Rhino(犀牛)建模教程之螺纹灯泡建模教程

初次发教程，经验不足，图和文字解释的不够详尽，还望原谅。
好了，不多说，开始。
1〉画好轮廓线和轴线（PS下图的那个螺旋线是我量距离画的，不用在放样中[s:188]）

2〉画一个单列的螺旋线，将螺旋线开始端的轮廓线镜像一个到对面，调整位置使螺旋线经过轮廓线的中点，这样做的目的是让最后放样出来的轨道的边缘保持在水平位置

3〉单轨放样，结果如下

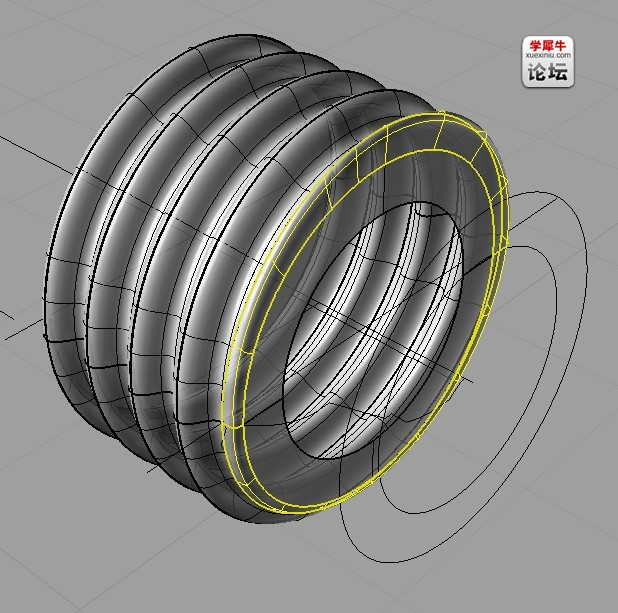

4〉平移复制5个并且将它们组合在一起

5〉画两条辅助线，剪切轨道模型

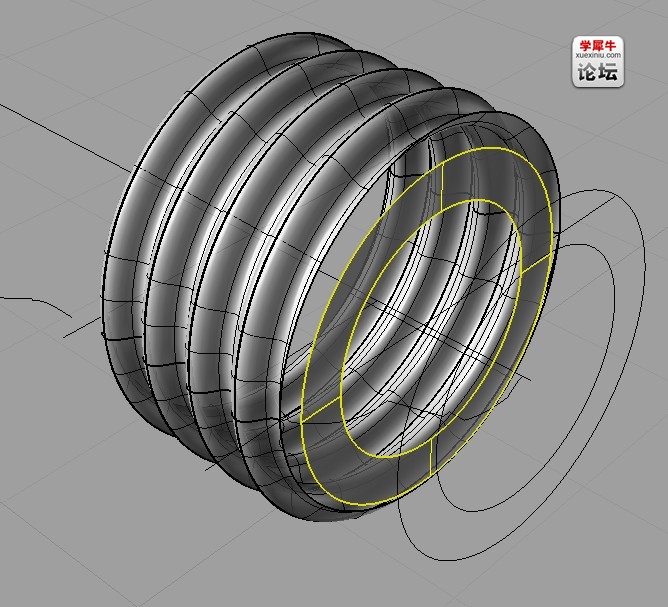

6〉在剪切好的轨道模型下端，画出一个圆环，便于曲面混接

7〉执行混接命令，结果如下

8〉选择轨道模型上端的黄色轮廓线执行旋转命令

9〉结果如下

10〉将这段曲面与轨道模型上端进行混接

11〉选择轨道模型下端的黄色轮廓线同样执行旋转命令

12〉结果如下

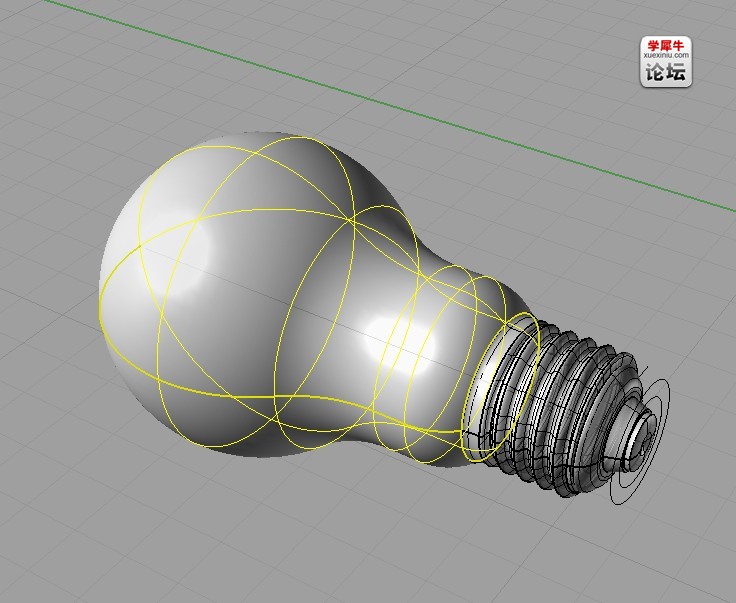

13〉接下来选择灯泡的轮廓线，执行旋转命令

14〉结果如下

15〉删除无用的线条，封闭曲面，准备进行渲染

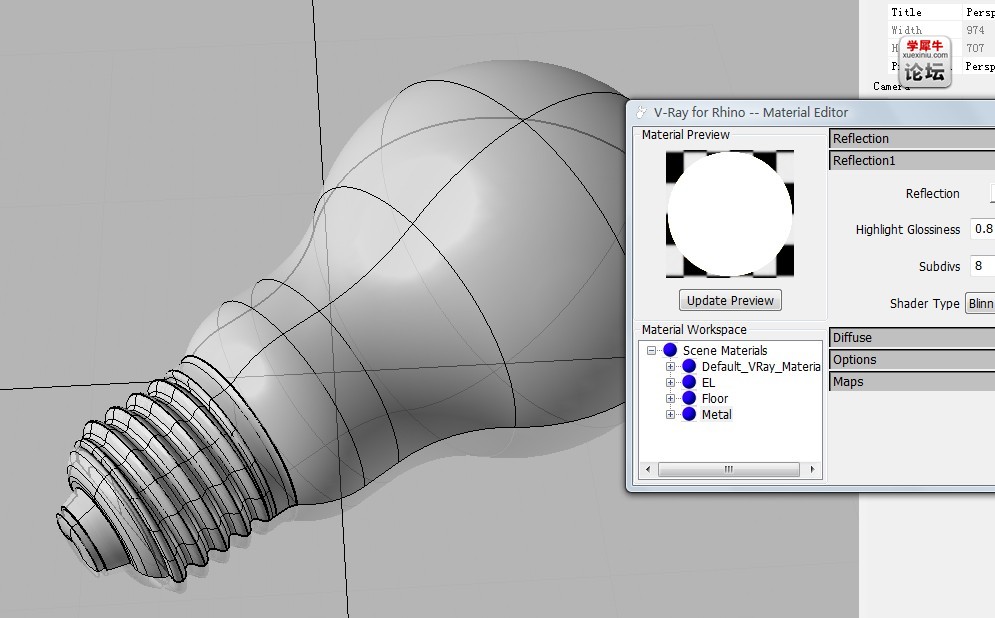

16〉制作一个自发光材质和金属材质，分别添加给灯泡和下端的螺纹模型

17〉大功告成，一个灯泡模型和效果图就完成啦！[s:76]

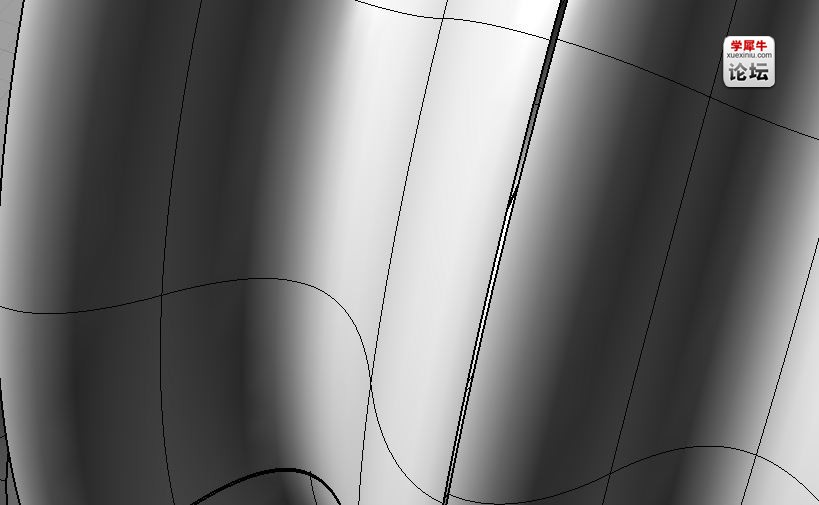

扩展：[建模思考]灯泡螺纹处出现缝隙的解决办法
http://www.xuexiniu.com/thread-26400-1-1.html

参与人数 2	大洋 +12	收起理由
雨天娃娃	+ 2	很给力!
carrot	+ 10	非常不错的教程，感谢楼主的分享！加分！

查看全部评分

geronimo · | 发表于 2016-2-2 12:09:32

myshen 发表于 2015-3-20 12:37
关于缝隙的问题，试试扫描的时候调节造型走向。我就这样成功的

哈哈，我这样试了，成功了，是什么原因

孤雨无情 · | 发表于 2014-4-8 08:55:18

我只是想问KS里的自发光是怎么弄成楼主那么自然的。

myshen · | 发表于 2015-3-20 12:37:00

关于缝隙的问题，试试扫描的时候调节造型走向。我就这样成功的

sipar · | 发表于 2012-4-6 20:08:26

................................

carrot · | 发表于 2012-4-6 20:40:46

非常不错！！主要是螺纹建模！！！很详细！

momoMac · | 发表于 2012-4-6 20:51:07

;P 学到了不少，感谢。

崇尚艺术 · | 发表于 2012-4-6 20:58:24

漂亮[s:191]

零碎~风雨 · | 发表于 2012-4-6 21:46:16

嗯不错不错

东北猫 · | 发表于 2012-4-6 21:59:08

学习了[s:171]

chess · | 发表于 2012-4-6 23:07:28

哈哈，好[s:78]

东北猫 · | 发表于 2012-4-6 23:11:58

螺纹复制组合的时候发现之间有空隙啊

colany · | 发表于 2012-4-6 23:26:11

很详细啊。不错。

东北猫 · | 发表于 2012-4-6 23:49:38

东北猫发表于 2012-4-6 23:11
螺纹复制组合的时候发现之间有空隙啊

我试了怎么还有空隙呢:'(

东北猫 · | 发表于 2012-4-6 23:52:57

:Q:Q:Q错哪了

蔺君臣 · | 发表于 2012-4-7 00:17:59

[s:169]

一雨 · | 发表于 2012-4-7 07:57:40

学习了.亲

尐尐心 · | 发表于 2012-4-7 09:03:12

赞呢，谢谢分享。

还有我 · | 发表于 2012-4-7 09:12:46

用什么渲染的

rao6241 · | 发表于 2012-4-7 09:19:39

[s:191] 好要顶个

rikey88 · | 发表于 2012-4-7 13:00:46

东北猫发表于 2012-4-6 23:52
错哪了

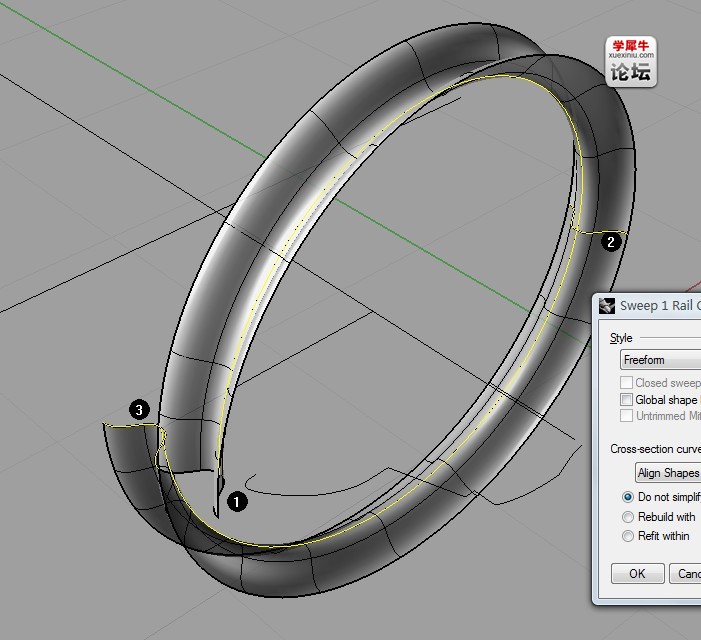

先选择1号线和2号线和螺旋线放样，如下图：
