Rhino编织框的做法。。。。（之前有rikey88同学分析过了，偶这里贴出偶的原做法）

昨日一日发了两模，今天就闲下来了，正好有空，偶就来贴偶的那个编织的做法。在做之前先谢谢rikey88同学的贴。。
==============================================

现在开始编织。

第一步：构线。
先画一个圆，然后再画一个环绕曲线的弹簧线，圈数为6圈。

画一个平面，将刚才的弹簧线投影到上面。。

删掉平面及弹簧线，将刚才投影出来的线原位复制并旋转30度

构线。双轨做大身。。注意，偶这里的大身线的起点是在黑色的圆上的。目的是在做筋条时可以不用再重新构线。。。

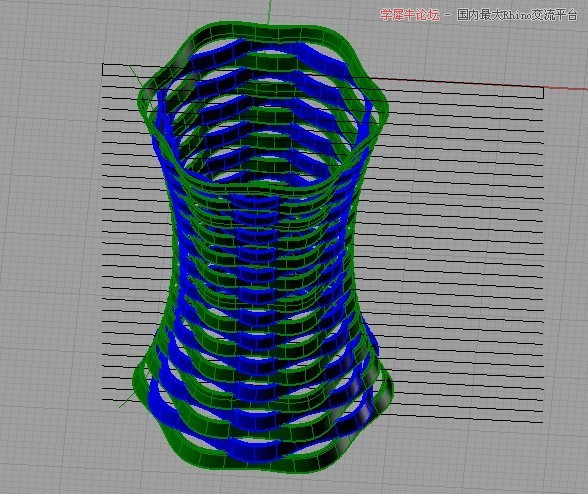

将刚才做好的两个面偏移成实体后错开切。。至于切法，画一个长方体，做布尔运算。。（这里偶就用偶发的那个模型了。。。[又开始偷懒了]）完成之后上下两端删掉一两圈。。。（这么做只是为了好看，你也可以不删。。）
效果如下。。。

还记得刚才的大身线么？。。。。切换到TOP视图。。。画个矩形，将中心点放在线上。。然后单轨，环形阵列。。。

将刚才阵列出来的将转成实体，模型到此就结束了。。。。
===============================
谢谢围观。。。。

参与人数 9	大洋 +31	收起理由
轻言薇语	+ 3	很给力!
梵吉	+ 3	很给力!
Rachischenx	+ 1	赞一个!
任星克罗地亚	+ 3	很给力!
海之神韵	+ 2	很给力!
edward1654	+ 2	赞一个!
paulying	+ 2	赞一个!
向左靠近	+ 10	白总威武~
当你、遇上我	+ 5	支持教程

查看全部评分

panjunyang · | 发表于 2016-12-6 15:47:29

<body>
<img src="file:///C|/Users/Administrator/Desktop/CA6B.tmp.png" width="773" height="843" />
</body>
</html>

复制代码

fournine · | 发表于 2020-12-17 11:40:16

Leaty 发表于 2019-12-15 21:50
跟着大佬做一波~~

你好，我想询问下怎么切，我卡在切这个思路了{:7_505:}

乌龙 · | 发表于 2017-3-29 14:09:08

Ivyzhang 发表于 2017-3-29 13:31
交个作业，谢谢楼主的教程，很受用的编织建模哦

做的不错哇

XXD908726964 · | 发表于 2012-4-30 10:12:20

高手，怎么会想到这种方法

seacyh · | 发表于 2012-4-30 10:40:23

思维又开放了，谢谢乌龙哥

拼搏zlp · | 发表于 2012-4-30 10:45:34

楼主厉害啊。。。。

yuanhangzhe123 · | 发表于 2012-4-30 10:47:39

你好，我现在用犀牛画游艇，准备游艇设计大赛。但是为什么船体曲面剪切后，会出现瑕疵？

sunnypanda · | 发表于 2012-4-30 11:11:31

乌龙哥乌大牛啊！！！[s:152][s:151]

郭玉花 · | 发表于 2012-4-30 12:21:13

牛人

azaazahe · | 发表于 2012-4-30 13:30:26

膜拜之。。。。。。

啵子 · | 发表于 2012-4-30 14:08:14

[s:188]膜拜膜拜学习学习了

becky137 · | 发表于 2012-4-30 15:58:22

好巧的方法~~

wbs · | 发表于 2012-4-30 16:46:27

学习了，就是双轨那个地方不是很明白，望指教

才郎-当道 · | 发表于 2012-4-30 17:28:45

貌似又学到东西了。。这个方法够直接。够简便。支持一下兄弟伙。

alubanana · | 发表于 2012-4-30 18:17:44

做得太棒了，太牛了

乌龙 · | 发表于 2012-4-30 19:16:14

才郎-当道发表于 2012-4-30 17:28
貌似又学到东西了。。这个方法够直接。够简便。支持一下兄弟伙。

为了大洋，相互支持。。。。[s:183]

才郎-当道 · | 发表于 2012-4-30 19:19:21

乌龙哥发表于 2012-4-30 19:16
为了大洋，相互支持。。。。

乌龙哥看来也是一个实在之人。和我不盟而合。

乌龙 · | 发表于 2012-4-30 19:20:47

才郎-当道发表于 2012-4-30 19:19
乌龙哥看来也是一个实在之人。和我不盟而合。

[s:164][s:164][s:164][s:164][s:164]

哈哈哈。。

才郎-当道 · | 发表于 2012-4-30 19:22:27

乌龙哥发表于 2012-4-30 19:20
哈哈哈。。

有没有什么好的学V-r的书籍。和rhino实例方面的书籍。

乌龙 · | 发表于 2012-4-30 19:25:12

本帖最后由乌龙哥于 2012-4-30 19:40 编辑

才郎-当道发表于 2012-4-30 19:22
有没有什么好的学V-r的书籍。和rhino实例方面的书籍。

木得呢。。。。[s:184]

rikey88 · | 发表于 2012-4-30 21:40:13

受益匪浅,受益匪浅啊...

rikey88 · | 发表于 2012-4-30 21:45:32

才郎-当道发表于 2012-4-30 19:22
有没有什么好的学V-r的书籍。和rhino实例方面的书籍。

哦哟,豺狼and乌龙哥你们两个都是成都咧哇?耙实得很三,我回切以后找你们兜兑兜兑[s:191]

乌龙 · | 发表于 2012-4-30 22:03:33

rikey88 发表于 2012-4-30 21:40
受益匪浅,受益匪浅啊...

能有益处，这贴子的目的也就达到了。。。

rikey88 · | 发表于 2012-4-30 22:15:36

乌龙哥发表于 2012-4-30 22:03
能有益处，这贴子的目的也就达到了。。。

犀牛这东西很神奇,有时候总是不能突破自己的思维惯性,还是得多看多学才行啊

英6416 · | 发表于 2012-4-30 22:28:56

请问。。开始的时候是在哪个视图做的啊。。。。为什么我的透视图上不是弹簧式的啊。。直接就是平面。。。拜托。。帮帮忙。。。

才郎-当道 · | 发表于 2012-4-30 23:20:44

rikey88 发表于 2012-4-30 21:45
哦哟,豺狼and乌龙哥你们两个都是成都咧哇?耙实得很三,我回切以后找你们兜兑兜兑

偶是。。。成都的。你也是。。。

rikey88 · | 发表于 2012-5-1 15:44:04

才郎-当道发表于 2012-4-30 23:20
偶是。。。成都的。你也是。。。

猜对了，偶就是。。。:lol

▓___yes · | 发表于 2012-5-1 17:38:23

环绕曲线的弹簧线怎么画的啊？

mejiana · | 发表于 2012-5-1 18:39:24

思维又开放了

rio · | 发表于 2012-5-1 18:40:43

毫不犹豫顶起

siyibuyu11 · | 发表于 2012-5-2 09:23:41

好东东呵呵

mr404 · | 发表于 2012-5-2 13:31:36

学习了，谢谢分享。
