    Rhino(犀牛)建模正十二面体的几何画法（新手适用）

    发布于 2012-5-23 6 点赞 38 评论 42744 浏览

    Rhino教程分享 技巧方法

    乌龙

    收听TA

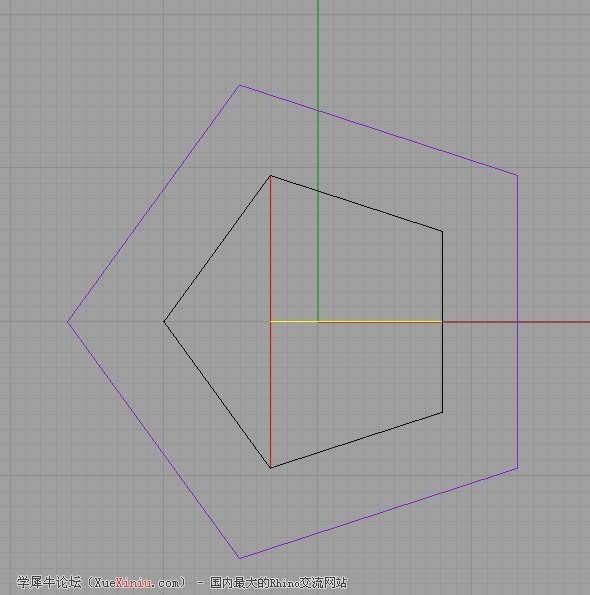

    按图示画图。其中，大正五边形的边长等于红线长度。

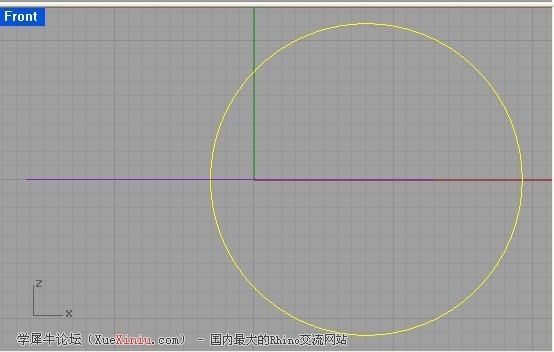

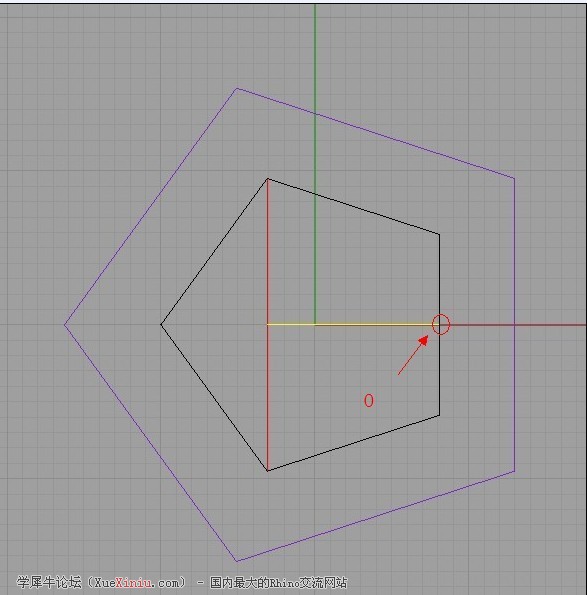

    切换至FRONT视图，以O点为圆心，以黄线长度为半径画圆。


    过大五边形边线中点作垂线与圆相交于点A

    以大五边形边线中点为基点，移动大五边形至点A

    以图示三点为基准，新建基面，画正五边形。

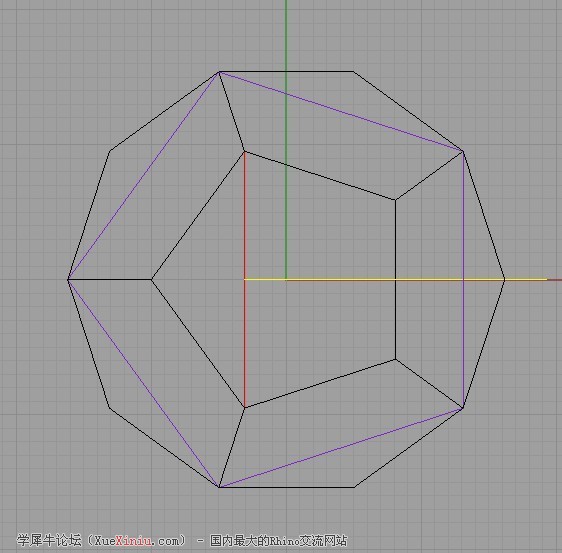

    切换至TOP视图，阵列刚画的五边形。

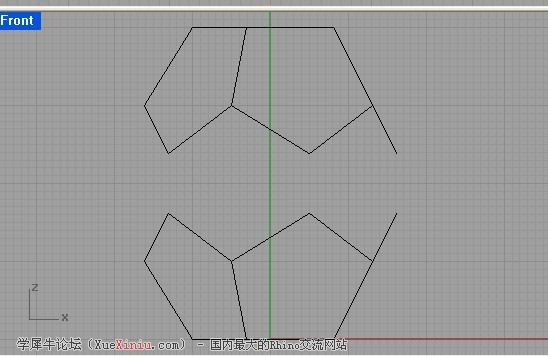

    切换至FRONT视图，垂直镜像。

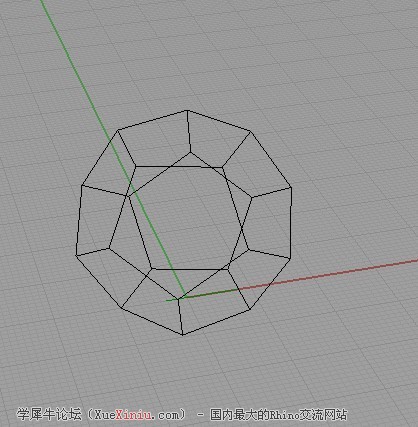

    最后一步，旋转对象并拼接。


    至此，模型结束。。。
    =======================
    谢谢围观。。。。。
