Rhino(犀牛)建模极简单的风扇个人制作方法

http://www.xuexiniu.com/thread-7365-1-2.html
该贴可以配合上面的教程一起阅读
随便写点东西和大家分享一下，有什么不好的请拍砖

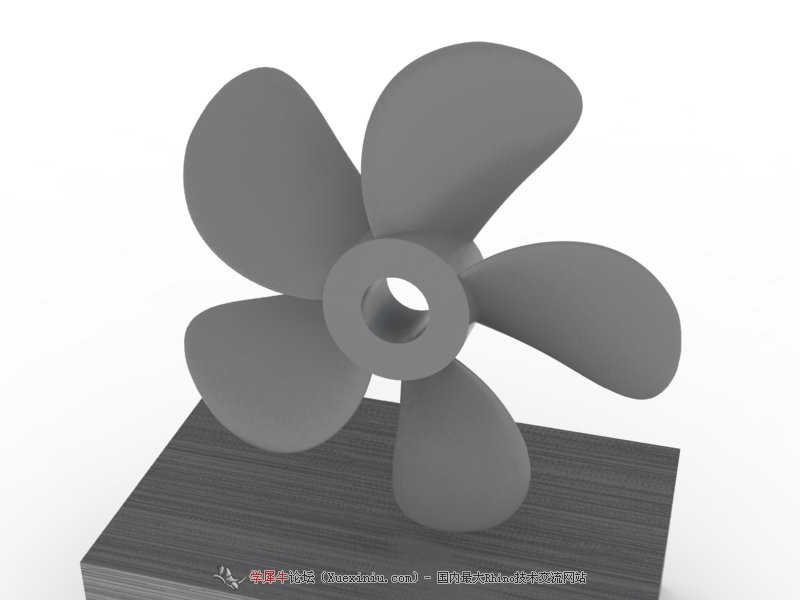

究极简单的风扇一枚

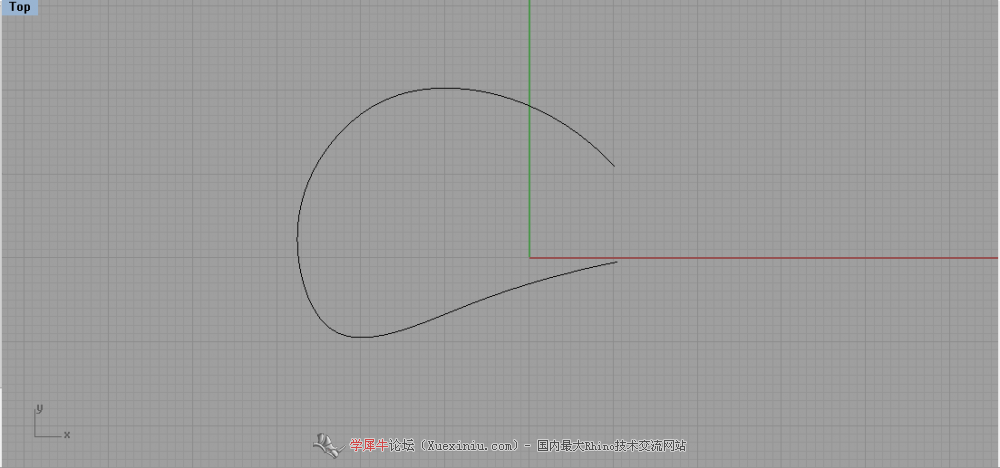

1、在TOP视图画桨叶俯视线如图

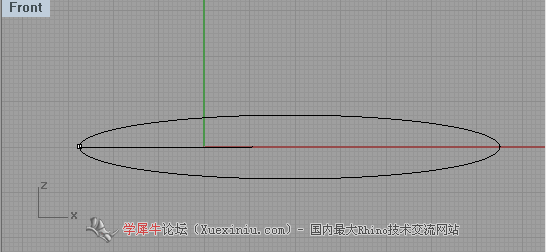

2、在前视图中画一个椭圆与上面曲线相交

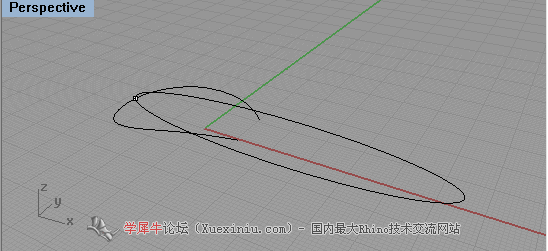

3、画完效果如图

4、画条线把多余部分切掉

5、切完之后split两条曲线成四段

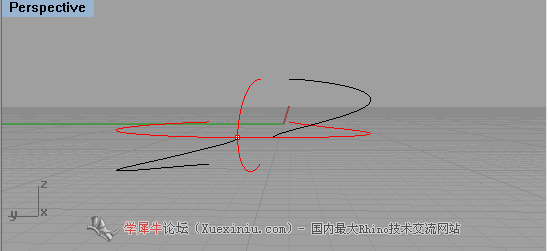

6、用curve from 2 views这个命令两次，得上面两条曲线

7、match两条曲线

8、在外面画一个椭圆或其他你想要的形状，orient到曲线两端

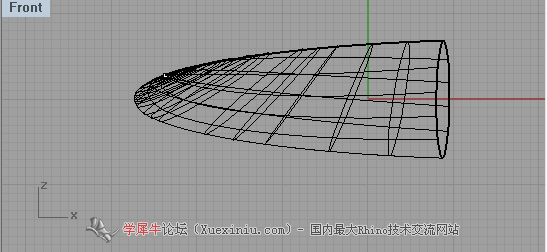

9、分割曲线，画个点，在sweep一下，OK

本人第一个Rhino究极简单教程，谢谢观看

参与人数 2	大洋 +20	收起理由
xiaoxi2011	+ 10	赞一个!
carrot	+ 10	很给力!

查看全部评分

lby89757 · | 发表于 2012-6-7 18:30:10

[s:189][s:189]

莅塲 · | 发表于 2012-6-7 19:10:37

飘过。。。。。。。

阿抿 · | 发表于 2012-6-7 20:06:04

这个扇叶出了不少方法了！楼主的思路不错！！值得学习！！玩犀牛就要这种思路哈哈！

lby89757 · | 发表于 2012-6-7 20:45:38

阿抿发表于 2012-6-7 20:06
这个扇叶出了不少方法了！楼主的思路不错！！值得学习！！玩犀牛就要这种思路哈哈！

听说写教程有助于整理思路所以写了个试试，多谢阿抿点评

lby89757 · | 发表于 2012-6-7 20:47:26

莅塲发表于 2012-6-7 20:36
;lkfsdjwer

兄弟挣大洋纳

lsj206151 · | 发表于 2012-6-8 09:15:44

顶顶顶顶顶顶顶顶顶

rao6241 · | 发表于 2012-6-8 10:32:52

[s:185][s:185] 楼主思路简单啊····

lby89757 · | 发表于 2012-6-8 11:24:17

rao6241 发表于 2012-6-8 10:32
楼主思路简单啊····

兄弟见笑了，呵呵

f2831890 · | 发表于 2012-6-8 15:25:41

是个好方法啊
学习了撒

lwazz188 · | 发表于 2012-6-8 22:07:32

新手学犀牛阶段~

lwazz188 · | 发表于 2012-6-8 22:40:09

能弱弱的说下我看不懂么[s:160]

lby89757 · | 发表于 2012-6-9 00:51:41

lwazz188 发表于 2012-6-8 22:07
新手学犀牛阶段~

都是新手拉，接触犀牛才一个月。。。一起学习吧

lby89757 · | 发表于 2012-6-9 00:52:33

lwazz188 发表于 2012-6-8 22:40
能弱弱的说下我看不懂么

兄弟哪不懂？还是哪边都不懂？看欧洲杯不？

lwazz188 · | 发表于 2012-6-9 02:11:13

lby89757 发表于 2012-6-9 00:52
兄弟哪不懂？还是哪边都不懂？看欧洲杯不？

我的汉化了我连工具都找不到
花了10分钟才弄懂curve from 2 views 这个命令在哪里:'(

lwazz188 · | 发表于 2012-6-9 02:11:48

lwazz188 发表于 2012-6-9 02:11
我的汉化了我连工具都找不到
花了10分钟才弄懂curve from 2 views 这个命令在哪里

我看NBA 足球基本没碰过:loveliness:

lby89757 · | 发表于 2012-6-9 02:34:44

lwazz188 发表于 2012-6-9 02:11
我的汉化了我连工具都找不到
花了10分钟才弄懂curve from 2 views 这个命令在哪里

汉化的不好，大部分教程都是英文版的

乌龙 · | 发表于 2012-6-9 04:48:40

必须支持

weixiaoyunmeng · | 发表于 2012-7-13 09:47:47

简单方便好用。

小昀(Justin) · | 发表于 2012-7-16 15:57:04

很好很喜欢

第1876号鸟人 · | 发表于 2012-7-28 10:24:41

谢谢楼主指教

已1口子子又 · | 发表于 2012-7-28 11:31:04

学习学习哈哈

fox3303 · | 发表于 2012-7-28 17:04:52

都是新手拉，接触犀牛才一个月。。。一起学习

XIANGkeSI · | 发表于 2012-10-13 07:22:06

有用哦。。。。。。。。。。

419669235 · | 发表于 2012-10-17 10:30:15

啦啦啦啦啦啦刚刚学会希望能用到以后的建模中~~~~~

419669235 · | 发表于 2012-10-17 10:33:04

可是为什么要用curve from 2 views 两次？？

hlq279884478 · | 发表于 2012-10-19 23:31:45

初来乍到多多包涵

woai337321 · | 发表于 2012-10-21 18:29:29

进来学习下

MrIvancong · | 发表于 2012-10-22 13:00:35

楼主图4后怎么把两根相交的线搞成面啊那个工具步骤可以给几个截图吗

dada1988 · | 发表于 2012-10-30 15:41:10

顶顶顶顶顶
