莫比乌斯环建模方法一例——图文讲解

嗯。。。好吧虽然很简单的一个模型而已。。。

公式准备：（维基百科）
其中 且 .这个方程组可以创造一个边长为1半径为1的莫比乌斯带，所处位置为x-y面，中心为（0，0，0）。参数u在v从一个边移动到另一边的时候环绕整个带子。

效果：

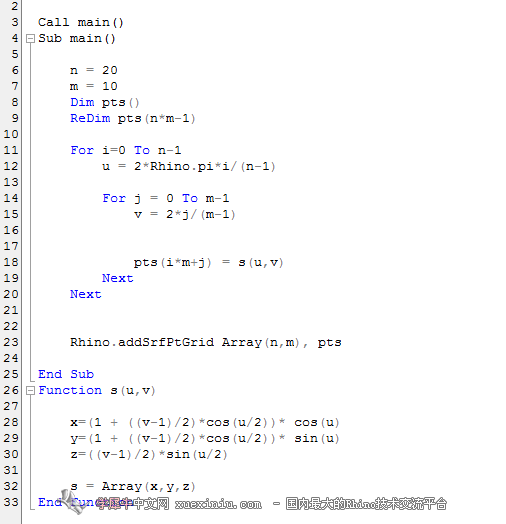

代码：


讲解：6-7行可自行设定参数，所改编的是模型的精度
8-9行定义点组（奇怪为什么不能直接dim,必须要redim一下...总之直接dim会报错）
11-20行，让u取遍0-2π，v取遍0到2
26行以后：被调用的子函数，套用莫比乌斯环标准方程，通过将v变成v-1让v的取值范围回到(-1,1).(不这样处理只生成半环)

非常感谢。。 十分有用！

完全看不懂~~

完全看不懂。。。[s:190]

维基百科给出的另一种莫比乌斯环方程

这个是相当的高深了

其实犀牛的核心就是这些东西、

表示看天书。。。

我勒个去……  方程神马的最讨厌了……%

天书看不懂……

完全没看懂！！！！！！！！！[s:146][s:146][s:146][s:146]

神

完全看不懂~~

学犀牛论坛真是藏龙卧虎之地，楼主真是牛人中的牛人，虽然完全看不懂，但表示很崇拜。[s:135]

看不懂，膜拜啊

其实很好理解的，就是由点生成曲面，关键代码在于AddSrfPtGrid。



Rhino.AddSrfPtGrid (arrCount, arrPoints [, arrDegree [, arrClosed]])

其中：
arrCount 是以array(u，v)形式给出的在u,v方向上分别有多少的点

arrPoints是这些点的坐标。上例由通过调用子函数中的公式将数据存在数组中

剩下两个参数不必须

只能说碉堡了

其实，好好看下，还是有点明白。以前学过vb和c语言，不过，出来后都忘记哦~

科班就是比侃班的厉害

那个程序的编写是用Grosshopper插件吗

有个方法特简单、现在电脑没有RHINO,3步就出来了

貌似要把初等数学重新捡起来。。。。多年不用了。[s:189]

无比的崇拜    仰望

veryhzy 发表于 2012-7-28 13:34
那个程序的编写是用Grosshopper插件吗

monkey。 其实算是rhino script 的插件

guoling3467 发表于 2012-7-28 19:22
有个方法特简单、现在电脑没有RHINO,3步就出来了

嗯。。是扭一扭再卷一卷的那个么？
其实用GH只要点一个钮就出来了= =

这个编程方法因为比较简单便于深入理解script。

虞炀 发表于 2012-7-28 12:34
其实，好好看下，还是有点明白。以前学过vb和c语言，不过，出来后都忘记哦~

呃我也只有vb。net基础= =不过上个学期刚学完所以记得还算比较牢= =

如果真的想做这个模型。其实，用rhino本身就很简单的。而且不用想太多。

[s:189]你在说什么。。。

看天书喽。膜拜。。。。。。。。。。。。。。。。。。

我要学习，谢谢楼主

云里雾里啊！

我想说我有点明白，，可是又没有完全理解，，， 是不是意思由X,Y,Z三个定点通过数学的方式生成若干个点，然后在通过求出的这些点进行生成曲面。。至于那个方程式是神马情况。我只想说方程式就是那样写的。这个俺真没明白[s:156]

那是太高深啊，楼主你那是掌握了Rhino 里面的真正核心技术了，偶只能无尽的佩服，但那天书只字都看不懂。[s:135]你太神了，楼主。。
