Grasshopper曲面分析【evaluate surface运算器】

grasshopper初级课程中未涉及到的一个重要运算器 evaluate surface

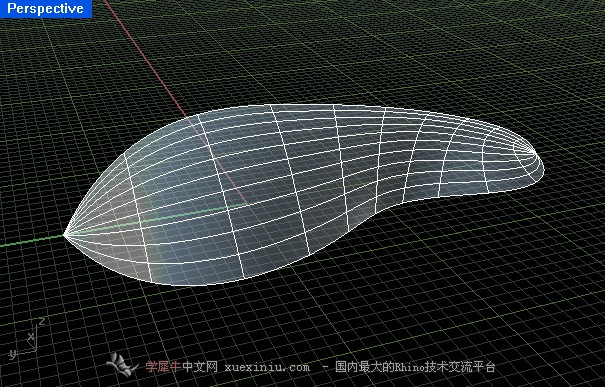

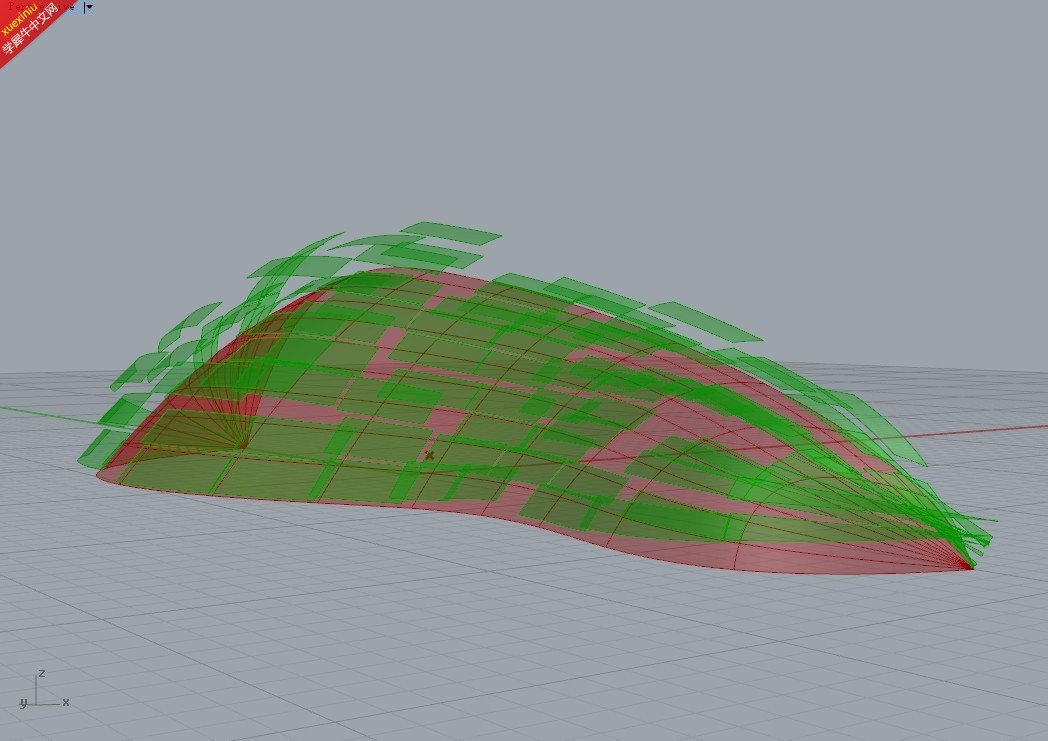

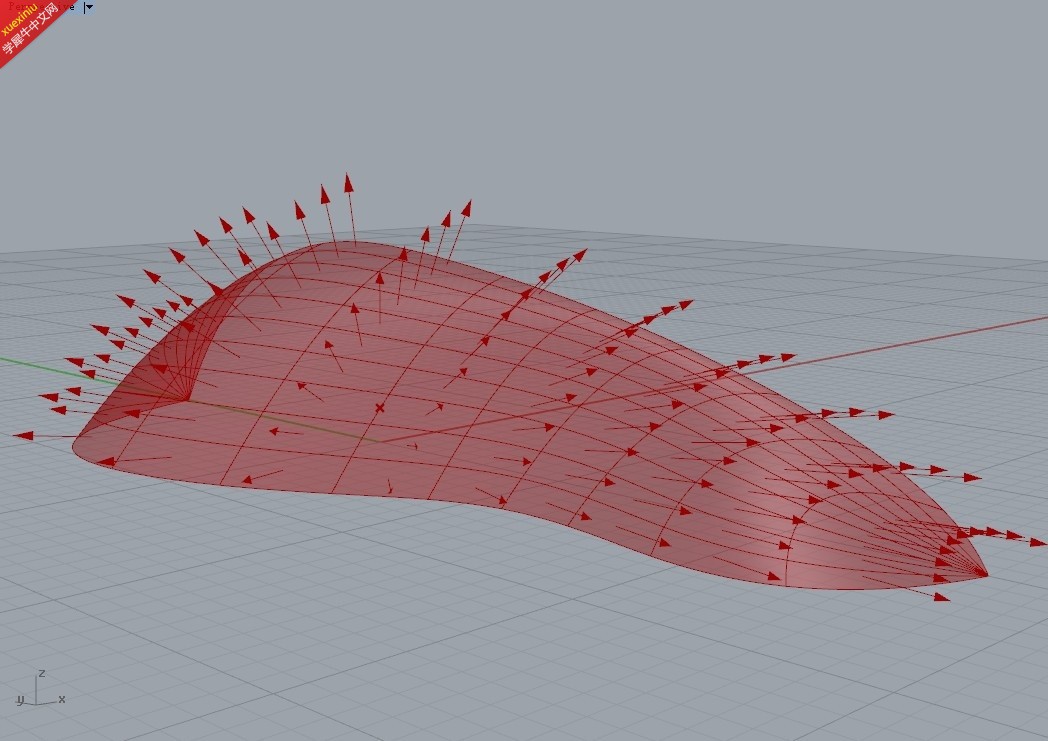

原曲面

曲面分析.3dm (333.65 KB, 下载次数: 11948)

参与人数 2	大洋 +6	收起理由
longjun52080	+ 3	很给力!
yuanshuai123	+ 3	神马都是浮云

查看全部评分

reebok82353386 · | 发表于 2014-9-14 15:06:53

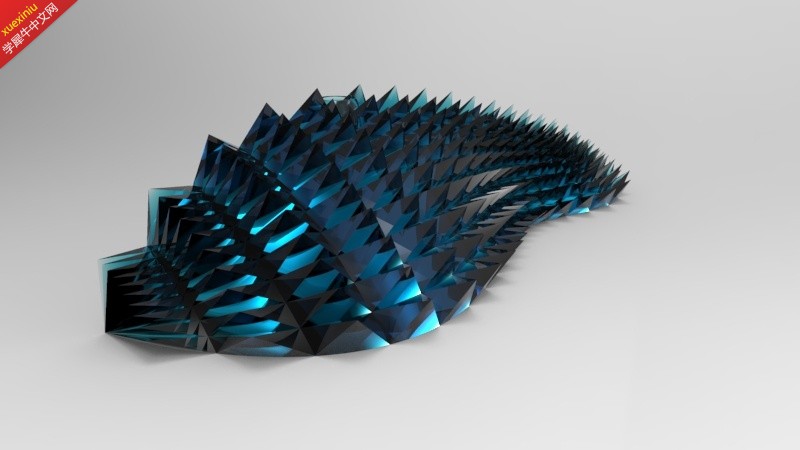

   今天装了个keyshot5，花了一会儿功夫。可以让上传的图片好看一点。发现这款渲染器炫这种草模还挺方便的，确实适合工艺品的感觉。

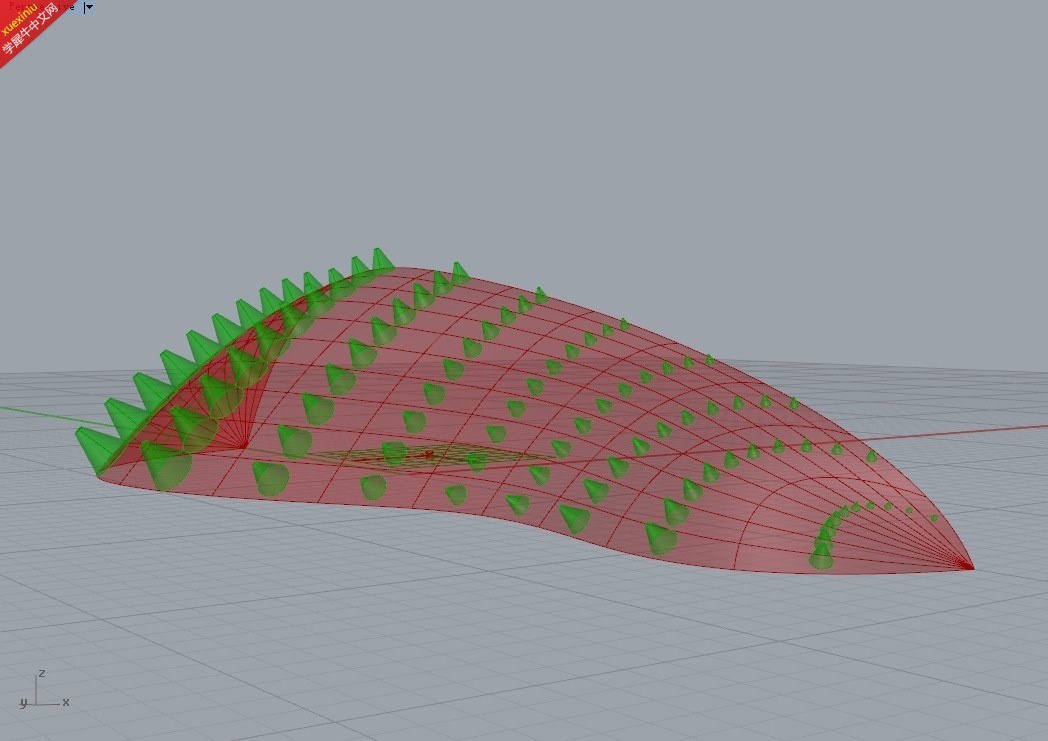

   上面有人问了个问题就是orient圆锥的时候，方向回朝曲面内部。我也纳闷了好半天，不管是在GH里面flip还是在RHINO中flip都无法解决这个问题。我后来在RHINO中把圆锥体镜像到XY平面下面才解决了这个方向问题。:lol

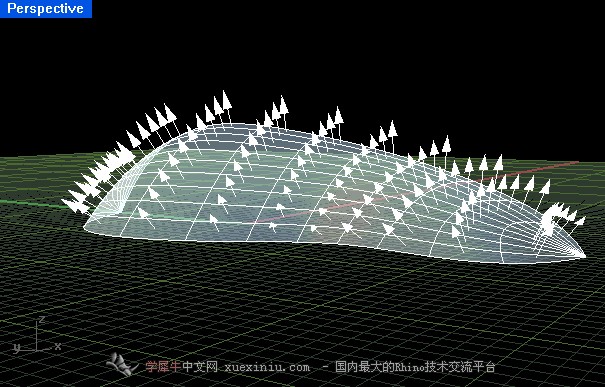

   顺便发现了在rhino中flip曲面会使得法向分析的方向变化，但是无法使orient的方向变化。:dizzy:

youyugu · | 发表于 2013-10-23 18:18:50

倒是跟着做出来了运算器来需要再理解

wyx10022 · | 发表于 2012-8-21 17:13:13

虞炀发表于 2012-8-21 17:06
orient移植这个搞了半天也没有做出来。老师帮看下～特别是这二个输入端是什么意思，一直不明白？

G 物体 A原始平面 B新平面
意思就是把一个物体换个位置，按平面对齐

xander_527 · | 发表于 2012-8-21 11:56:00

先试下～～～

maskmaker · | 发表于 2012-8-21 12:44:55

来一个

xander_527 · | 发表于 2012-8-21 13:32:53

大概的做了下。还是有些不明白的。

xander_527 · | 发表于 2012-8-21 13:34:00

这个命令在哪？从来没有看到过。找了半天也没有找到～

xander_527 · | 发表于 2012-8-21 13:35:36

老师能不讲下evaluate surface的命令主要用途？

wyx10022 · | 发表于 2012-8-21 13:39:22

虞炀发表于 2012-8-21 13:34
这个命令在哪？从来没有看到过。找了半天也没有找到～

把这里面所有运算器都拖出来试试吧

xander_527 · | 发表于 2012-8-21 14:05:14

老师能不能顺便把这个命令讲下。在视频里好像没有提到过。它的功能是什么？

wyx10022 · | 发表于 2012-8-21 14:20:39

本帖最后由 wyx10022 于 2012-8-21 14:22 编辑

虞炀发表于 2012-8-21 14:05
老师能不能顺便把这个命令讲下。在视频里好像没有提到过。它的功能是什么？

就是找出一个点，到曲面上的最近点，以及点坐标，距离

xander_527 · | 发表于 2012-8-21 14:40:17

了解～

totem · | 发表于 2012-8-21 16:09:18

老师这个运算器有什么作用。

wyx10022 · | 发表于 2012-8-21 16:13:31

totem 发表于 2012-8-21 16:09
老师这个运算器有什么作用。

呵呵，就是提供1,2,3,4四个数字，方便而已，省的去调整拉杆了
布尔开关也可以作为数字输出，true=1，false=0

totem · | 发表于 2012-8-21 16:15:40

wyx10022 发表于 2012-8-21 16:13
呵呵，就是提供1,2,3,4四个数字，方便而已，省的去调整拉杆了
布尔开关也可以作为数字输出，true=1，fa ...

谢谢老师

totem · | 发表于 2012-8-21 16:20:34

wyx10022 发表于 2012-8-21 16:13
呵呵，就是提供1,2,3,4四个数字，方便而已，省的去调整拉杆了
布尔开关也可以作为数字输出，true=1，fa ...

还有这个找中点的这个运算器，

。他的A端输出的是什么数值。想了好久没有想明白。

totem · | 发表于 2012-8-21 16:43:00

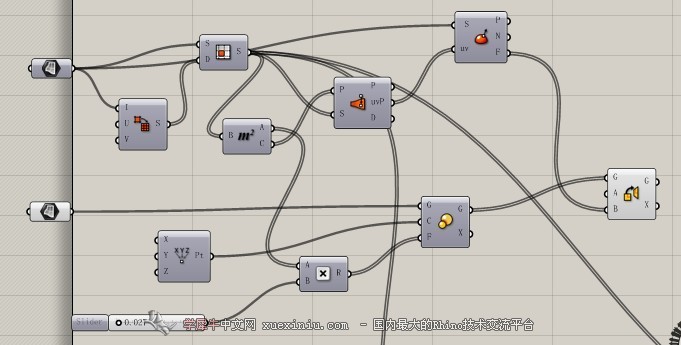

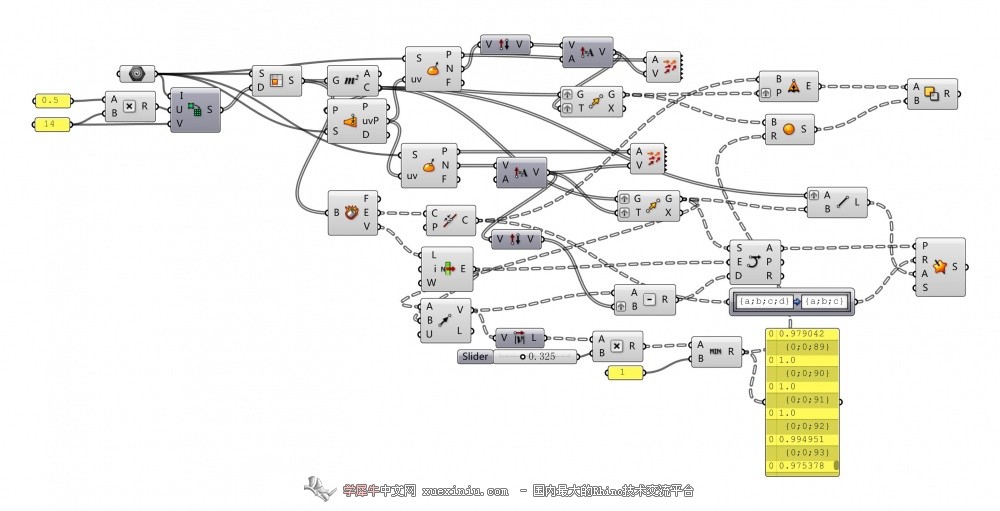

做了下有几个运算器不是太熟悉，不太明白。

maskmaker · | 发表于 2012-8-21 16:57:45

头像也是这么搞的。

xander_527 · | 发表于 2012-8-21 17:01:38

这个a我理解的就是这个中心点所在的面。你的c不是中心点吗，那么这个a应该就是这个中心点所存在的面。不知道对不对？

xander_527 · | 发表于 2012-8-21 17:06:09

orient移植这个搞了半天也没有做出来。老师帮看下～特别是这二个输入端是什么意思，一直不明白？

wyx10022 · | 发表于 2012-8-21 17:07:53

totem 发表于 2012-8-21 16:20
还有这个找中点的这个运算器，。他的A端输出的是什么数值。想了好久没有想明白。

这个运算器的图标就是A端的含义，area 面积

乌龙 · | 发表于 2012-8-21 19:04:43

GH果然是好东西。。。有空的时候再向W老师请求指点学习。。。

小甲 · | 发表于 2012-8-21 20:34:29

grasshopper好难啊:'(

maskmaker · | 发表于 2012-8-21 22:07:10

本帖最后由 maskmaker 于 2012-8-21 22:35 编辑

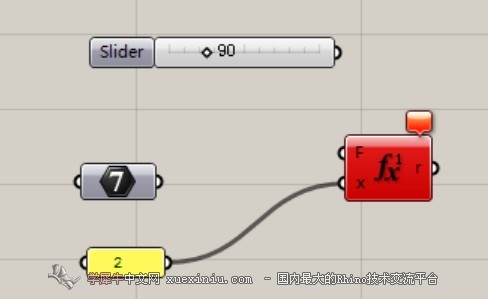

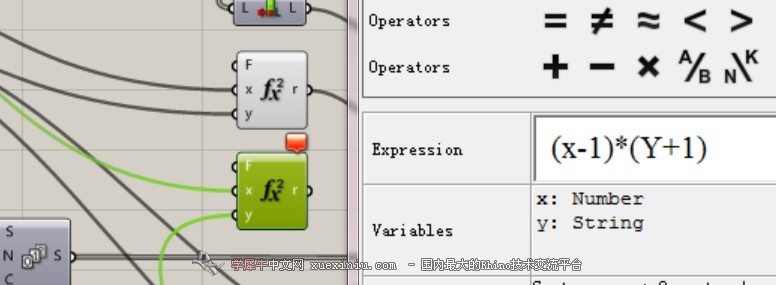

在老师帖子里面问个问题. QQ截图20120821220545.jpg

运算器忽然失效了,原来链接的都没有问题,(上面那个),拷贝下来后就提示有问题.请问w老师是不是插件出错了

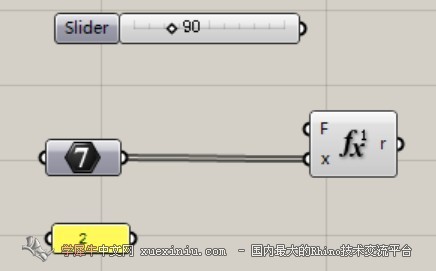

重新安装么?谢谢 QQ截图20120821223415.jpg

居然是输入端的原因,为什么panel里面的数据没法输入给公式.还是不熟悉.

空心镁离子 · | 发表于 2012-8-21 23:46:32

这个好牛掰啊~！羡慕~！

wyx10022 · | 发表于 2012-8-22 08:49:20

maskmaker 发表于 2012-8-21 22:07
在老师帖子里面问个问题.

运算器忽然失效了,原来链接的都没有问题,(上面那个),拷贝下来后就提示有问题.请 ...

对，panel里的数据有时候会不起作用，初级课程好像第二节学数数的时候也有这个情况

zeroboxcg · | 发表于 2012-8-22 10:24:22

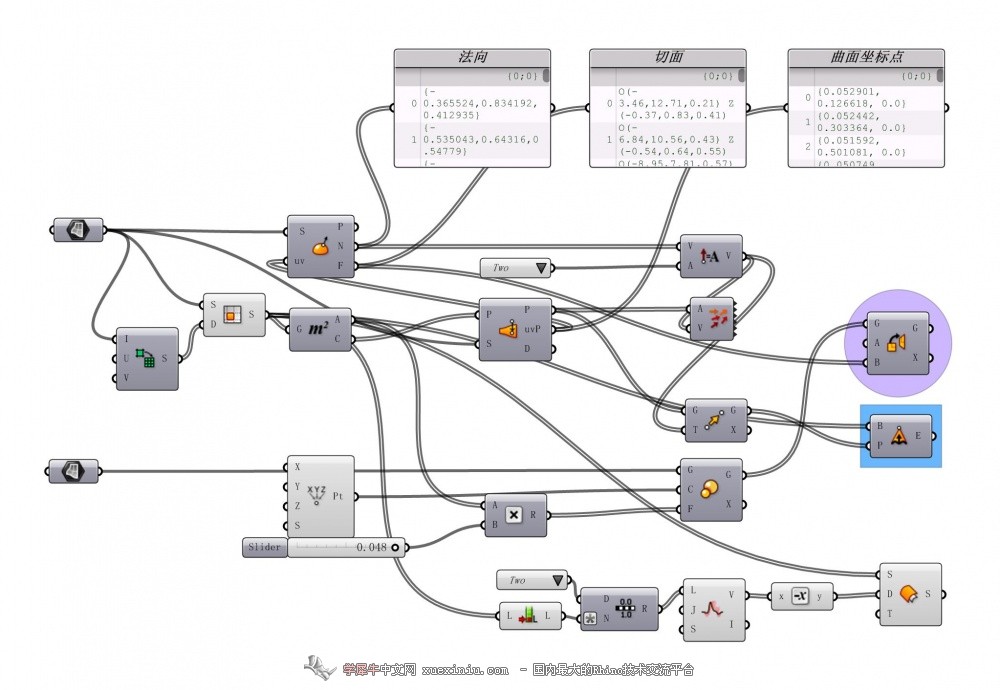

交作业咯.:D

yzdzy · | 发表于 2012-8-22 15:06:50

练了一下，蛮有用的运算器~~:hug:

wyx10022 · | 发表于 2012-8-22 15:42:46

小甲发表于 2012-8-21 20:34
grasshopper好难啊

呵呵，虽然难了点，但是很有用的

arclusai · | 发表于 2012-8-26 20:53:54

谢谢楼主的分享

vincentni · | 发表于 2012-8-28 09:47:55

老师。问个囧点的问题。原始曲面怎么建滴？是自己画出横向的那些曲线来LOFT么？
