求高手指点，手电的菱形纹理要怎么画，求高手。谢谢

用KY的纹理做但是没有那效果，真心求各位老师高手们请教，要是用流动的话，那周长要怎么算，用贴图的话，有没有详细的教程，谢谢各位。

rikey88 · | 发表于 2012-9-9 17:53:18

我又来领奖咯!做得真赞!

resurrect1 · | 发表于 2012-9-9 18:08:09

好吧顶一下

少爷玮玮 · | 发表于 2012-9-9 21:02:10

rikey88 发表于 2012-9-9 17:53
我又来领奖咯!做得真赞!

版主你会那纹理吗

少爷玮玮 · | 发表于 2012-9-9 21:02:33

resurrect1 发表于 2012-9-9 18:08
好吧顶一下

教我画纹理[s:169]

rikey88 · | 发表于 2012-9-9 21:12:54

少爷玮玮发表于 2012-9-9 21:02
教我画纹理

找一张黑白格栅的贴图,然后把它贴在Displacement中,就应该有你所说的效果了

少爷玮玮 · | 发表于 2012-9-9 21:25:05

rikey88 发表于 2012-9-9 21:12
找一张黑白格栅的贴图,然后把它贴在Displacement中,就应该有你所说的效果了

谢谢版主你太有爱啦哈哈

rikey88 · | 发表于 2012-9-9 21:46:30

少爷玮玮发表于 2012-9-9 21:02
教我画纹理

具体做法是这样的:

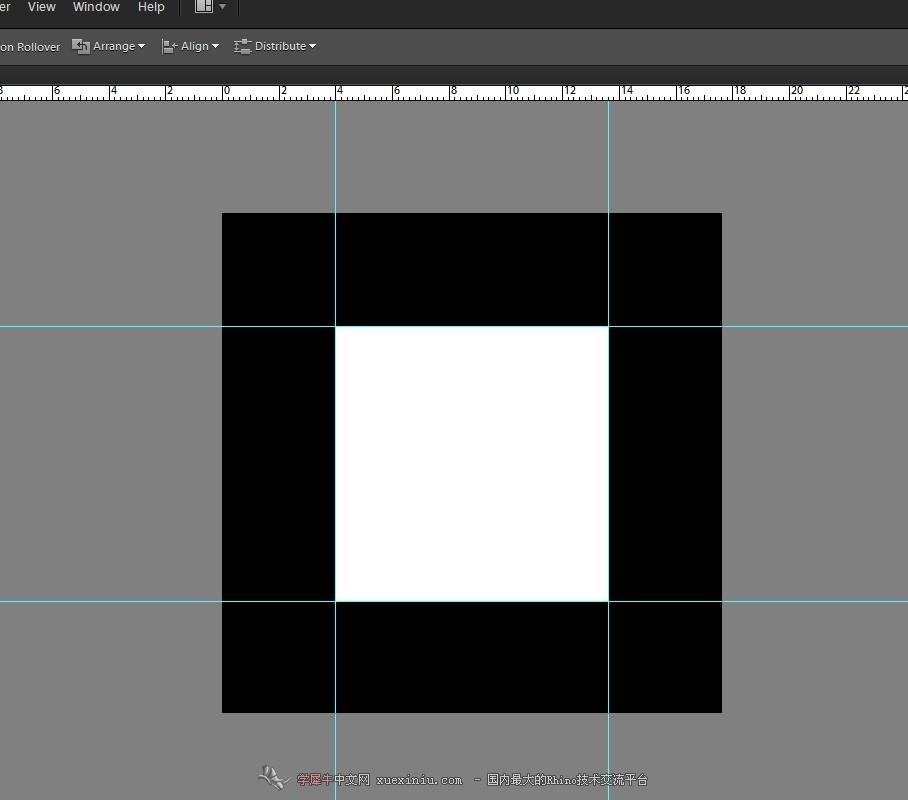

先在PS里面画一个这样的格栅

然后画圆柱,指定纹理映射方式为圆柱,这里我就不细说了,关键看下面Displacement参数

上图是Displacement参数的设置,关键点是将贴图旋转45度,然后将UV设置为各50,最后把贴图的Multiplier值修改为0.3,这个值可以有变化,如果你需要纹理的进深更大可以修改0.3为0.4或0.5

下一步是Bump贴图设置,将贴图方式修改为Noise,Multiplier指改为0.1,还需要将Noise的size修改为0.01,然后就设置结束开始渲染

材质你可以随意指定,Noise贴图也可以运用在Reflection里面,这样出来的效果磨砂亚光感觉更强

少爷玮玮 · | 发表于 2012-9-9 22:38:27

rikey88 发表于 2012-9-9 21:46
具体做法是这样的:
先在PS里面画一个这样的格栅

如果是用KS要怎么弄呢版主渲染出来的是内凹的要是往外凸的菱形状纹理要怎么弄啊我的表达能力不怎么好可能说的不太清楚我比较笨谢谢版主真心求教。

rikey88 · | 发表于 2012-9-10 00:16:33

KS我就不懂了,VR外突好弄,只要把贴图的颜色反相就可以了

少爷玮玮 · | 发表于 2012-9-10 18:20:31

rikey88 发表于 2012-9-10 00:16
KS我就不懂了,VR外突好弄,只要把贴图的颜色反相就可以了

谢谢版主我再琢磨下吧

你就是碉堡 · | 发表于 2012-9-11 09:20:22

可以用ps做个菱形网格在Vray里上贴图调凹凸具体还得靠你自己去慢慢尝试。。。。我表达也有限哦呵呵呵

有温热的泪痕 · | 发表于 2013-3-12 12:59:50

加个吧

有温热的泪痕 · | 发表于 2013-4-11 14:45:34

哥真的太棒了

liqinglin170 · | 发表于 2015-5-9 15:24:46

很不错哟

奥萨苏曼 · | 发表于 2015-5-26 12:07:41

我也想知道呢[s:188]

奥萨苏曼 · | 发表于 2015-5-26 12:07:52

我也想知道呢[s:188]

liuyishuang · | 发表于 2018-8-8 09:25:29

。。。。。。。。。。。。。。

广东五年 · | 发表于 2018-8-8 09:38:06

我又来领奖咯!做得真赞!
