鞋子表面贴花纹的技巧详细图文Rhino建模过程

发布于 2012-9-17 6 点赞 44 评论 27679 浏览

Rhino教程分享

yaya

收听TA
犀牛中贴花纹 原则上说  可以先试着去贴线  如果线不会变型 你就可以用面贴面了
squish  展评后的曲线 然后经过自己整理

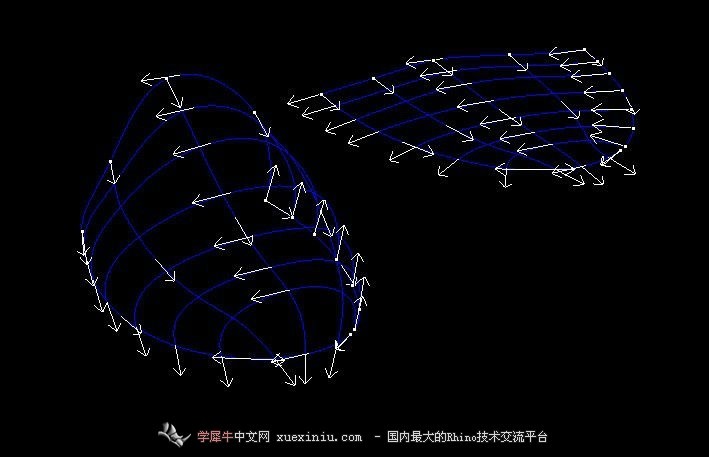

1方向一致  点数一至

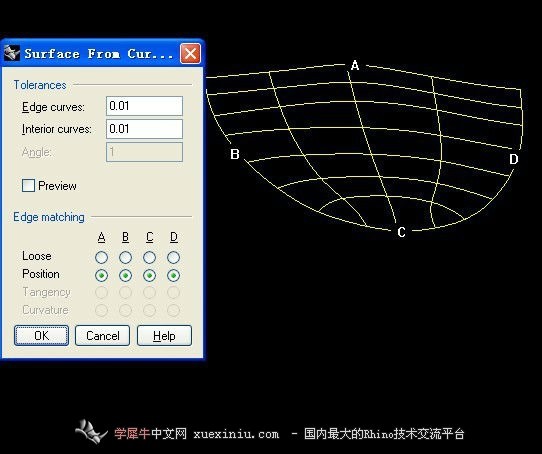

2使用网面指令  ABCD位置一定要一致
3abcd
4SQUISH
5把wanchulaide  两个面 重建  重建肯定有误差 我们只能逼近

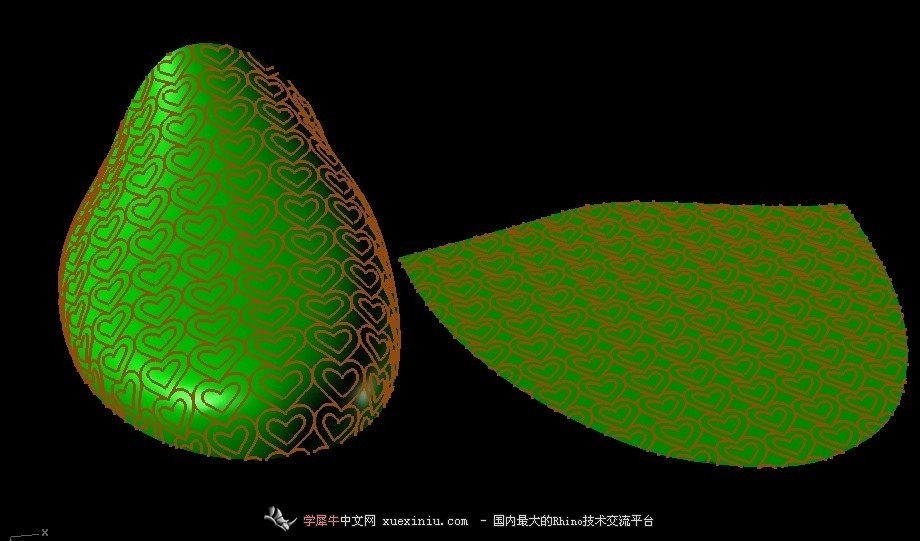

6按道理 贴线 如果鞋头转角处的心形没变形的话 你可以直接做一版3D花纹去贴面拉

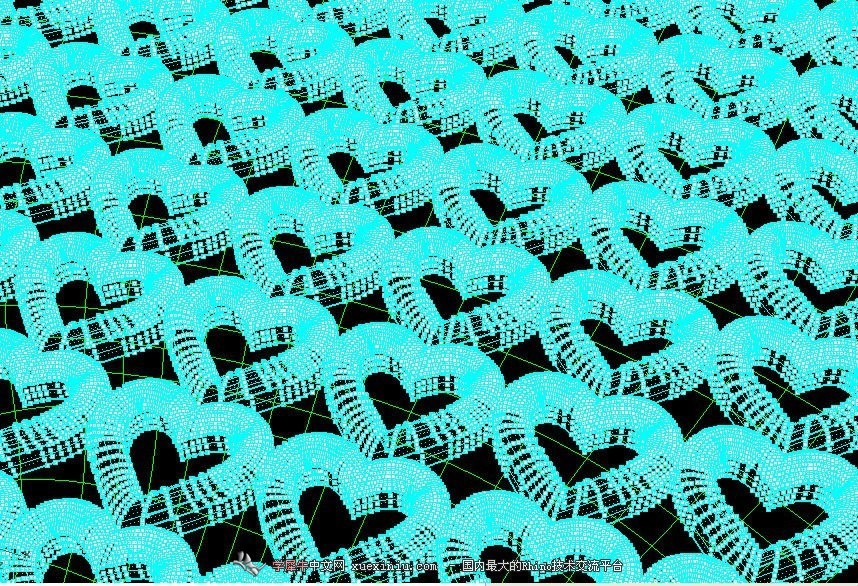

8看到了没有我将要流动心形的控制点
9打开花纹的控制点

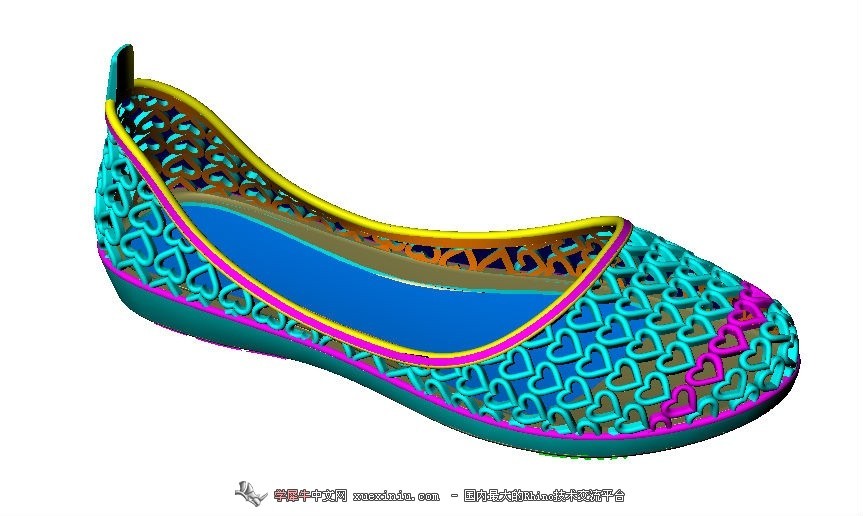

10效果
参与人数 1大洋 +5 收起 理由
乌龙 + 5 赞一个!

查看全部评分

转播
44 点击回复 6 点击点赞 12 点击收藏
淘帖 举报
使用道具
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

hjinglei0 | 实习生 | 发表于 2015-5-15 18:36:31
请问，怎么把一个做好的模型在这里面导出带标尺的分解图？就像立方体由六个面组成，每个面的详细尺寸是多少，还有复杂的模型怎么标注呢？
0 回复

举报

youcall91 | 实习生 | 发表于 2019-8-6 09:18:43
请问squishbanck之后，如何将曲线花纹做成实体呢?
0 回复

举报

萍生 | 实习生 | 发表于 2012-9-17 17:52:32
这样机子要求高啊
0 回复

举报

小祥通讯传媒 · 发表于 2013-9-22 09:41 点评

哥们 不懂别乱说 我们鞋模设计行业没那么简单的

52PJQ · 发表于 2013-4-1 09:38 点评

吹牛吧。线肯定不是犀牛里搞出来的。
乌龙 | 设计总监 | 发表于 2012-9-17 17:55:23
不错的。。。
0 回复

举报

野草疯长 | 实习生 | 发表于 2012-9-17 22:34:45
zhangjianshil....
0 回复

举报

qq771031883 | 设计助理 | 发表于 2012-9-17 23:18:52
居然是英文版[s:165]
0 回复

举报

回归当下 | 设计师 | 发表于 2012-9-18 11:37:37
赞～～～～～～～～～
0 回复

举报

qq771031883 | 设计助理 | 发表于 2012-9-28 22:45:54
[s:167]底跟侧墙一起的怎么贴
0 回复

举报

连海生 | 实习生 | 发表于 2012-9-29 19:48:02
感谢分享
0 回复

举报

shuai6726 | 实习生 | 发表于 2012-10-13 12:56:55
学到很多~~~~~~~~~~~~~~~
0 回复

举报

锁骨深 | 设计助理 | 发表于 2012-10-30 17:14:58
菜鸟表示无奈飘过
0 回复

举报

角落的爱 | 设计助理 | 发表于 2012-10-31 11:11:43
强人！！！！！！[s:167]
0 回复

举报

曾祥琼 | 设计助理 | 发表于 2012-11-10 00:19:47
菜鸟表示无奈飘过
0 回复

举报

728o | 设计助理 | 发表于 2012-11-10 09:59:45
要求高啊
0 回复

举报

123阿拉丁 | 实习生 | 发表于 2012-11-27 09:04:40
楼主是高手啊！学习了！
0 回复

举报

Q/jd线条 | 实习生 | 发表于 2012-12-17 23:45:29
拉长我的脖子观望！牛
0 回复

举报

ylin012 | 实习生 | 发表于 2012-12-30 14:53:26
高手啊！学习了！
0 回复

举报

zhangyazi | 设计助理 | 发表于 2013-3-30 16:09:11
高手中的高手。。。。
0 回复

举报

52PJQ | 实习生 | 发表于 2013-3-30 17:23:51
你的线怎么来的？在哪里展平的呀？肯定不是犀牛里
0 回复

举报

Taylor · 发表于 2013-9-29 11:42 点评

哪个命令 急用

小祥通讯传媒 · 发表于 2013-9-22 09:42 点评

犀牛里面有一个指令可以把任何线 面全部压成一个平面
江流儿 | 实习生 | 发表于 2013-4-11 06:11:09
楼主是高手啊！学习了！
0 回复

举报

kuowend | 设计助理 | 发表于 2013-4-23 16:50:52
终于学到怎么镂空了。谢谢
0 回复

举报

汪小si | 设计助理 | 发表于 2013-5-19 15:25:18
太厉害了吧，看傻了
0 回复

举报

ellie-wen | 实习生 | 发表于 2013-5-30 16:39:17
请教一下squish该怎么加载到犀牛里？
0 回复

举报

chefairy | 设计助理 | 发表于 2013-5-31 00:29:44
慢慢学习啊~
0 回复

举报

学海无边 | 实习生 | 发表于 2013-6-9 00:03:28
能搞个视频出来就好了
0 回复

举报

Sarah秦 | 实习生 | 发表于 2013-8-15 14:24:39
右边那个小一点的面是干什么的？
0 回复

举报

gysj1001 | 设计助理 | 发表于 2013-8-15 14:30:22
懵懂，好多命令知道用但用的不好，还不是很理解。楼主是应该也是这么走过来的，能分享下您突破的经验吗？
0 回复

举报

ay_xiniu | 实习生 | 发表于 2013-9-9 14:32:53

楼主是高手啊！学习了！
0 回复

举报

youping | 实习生 | 发表于 2013-10-6 21:38:21
楼主好厉害啊！！！！！！！！！！！求教
0 回复

举报

swallowrene | 设计助理 | 发表于 2013-11-1 23:30:26
怎么在3D里加鞋子的3D缝线呢？
0 回复

举报

jiangxuyong | 实习生 | 发表于 2014-3-3 17:38:17
请问各位大神，水晶鞋的帮面弧度比较大，贴出来的花纹都变形了，特别是后跟和鞋头，该怎么解决！
0 回复
