罗马铠甲的建模——疯狂的渐消面练习

发布于 2013-3-4 28 点赞 213 评论 61922 浏览

Rhino教程分享 技巧方法 的 建模

766厂下岗职工

收听TA
前几天在版里学习到了渐消面的制作方法，勾起啦我创作渐消面的汹汹欲望。于是作了下边这个模型，后面附上教程。全手工制作，重点是渐消面的的应用。

补充内容 (2013-3-5 00:09):
版主是不是考虑一下把我这个帖子加到那个渐消曲面的合集里面去？命令相同又风格迥异，思路都不一样，我觉得这是个很好的理由。谢谢！
参与人数 3大洋 +23 收起 理由
深蓝大人 + 10
flycity + 3 很给力!
乌龙 + 10 有爱的筒子要给分！

查看全部评分

本帖被以下淘专辑推荐:

  • · 学习|主题: 2, 订阅: 1
转播
213 点击回复 28 点击点赞 45 点击收藏
淘帖 1 举报
使用道具
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

766厂下岗职工 | 实习生 | 发表于 2013-3-4 21:57:08

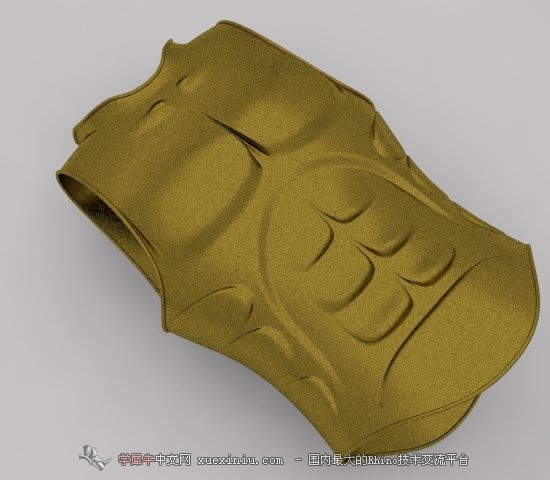

至此，模型结束。渲染下得到首页的效果。谢谢大家！谢谢斑竹乌龙先生以一个相当不靠谱的理由打赏10个大洋！
1 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 14:57:28

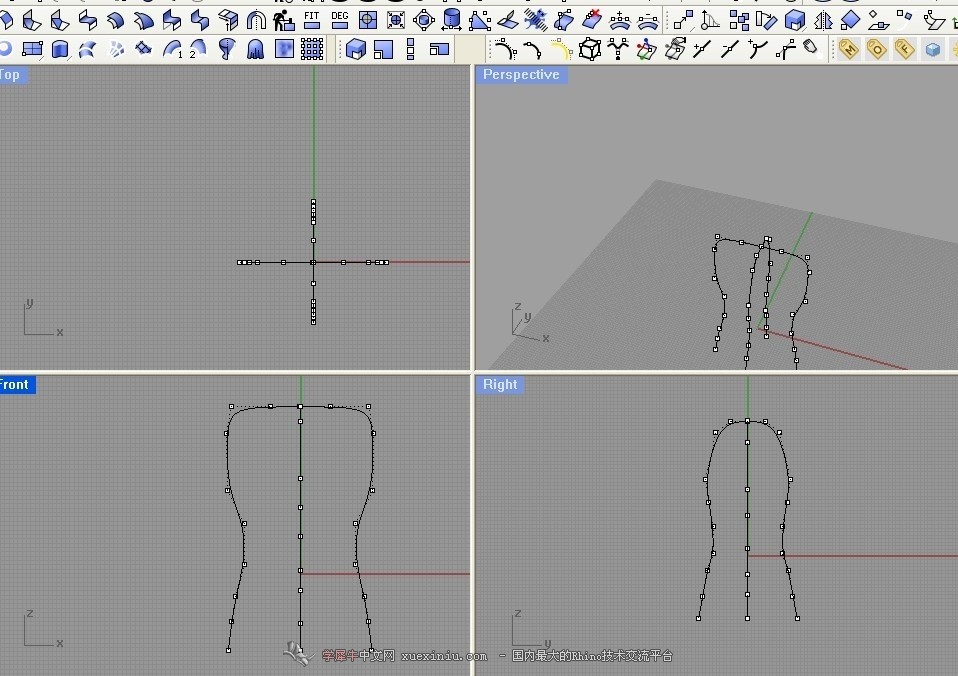

01画四条线，调整控制点
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 14:58:32

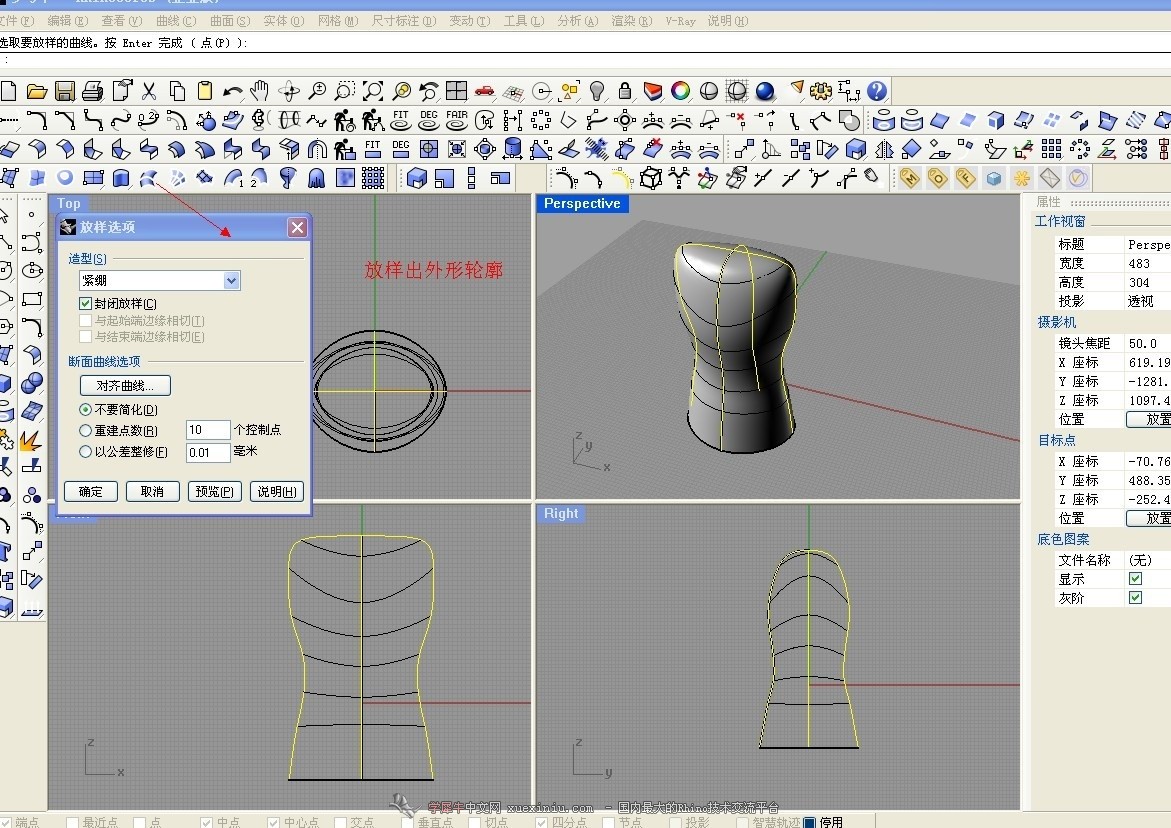

02放样出外形轮廓
0 回复

举报

周大川学犀牛 · 发表于 2017-9-7 14:18 点评

不应该先画一半轮廓线然后在镜像吗？镜像后自然是四条线，然后就可以进行loft.

zhouyhw · 发表于 2017-8-7 19:50 点评

谢谢，正在学习

华胥引。 · 发表于 2014-3-2 10:54 点评

怎么切割曲面 这个我不会~

Ervincc · 发表于 2013-10-18 13:59 点评

切成4条线，然后用放样里面的绷紧？？绷紧是什么？

闻聒拭菲 · 发表于 2013-10-12 09:44 点评

切成4条线，然后用放样里面的绷紧，会有失败成乱面，要多试几次

huanghao0101 · 发表于 2013-7-24 09:53 点评

这里共有四条吧

winds_sheng · 发表于 2013-7-13 10:17 点评

同问

我也要学rhino · 发表于 2013-5-8 13:41 点评

怎么用这两条线放样出外形轮廓呀？？

我也要学rhino · 发表于 2013-5-8 13:41 点评

怎么用这两条线放样出外形轮廓呀？？
766厂下岗职工 | 实习生 | 发表于 2013-3-4 15:00:06

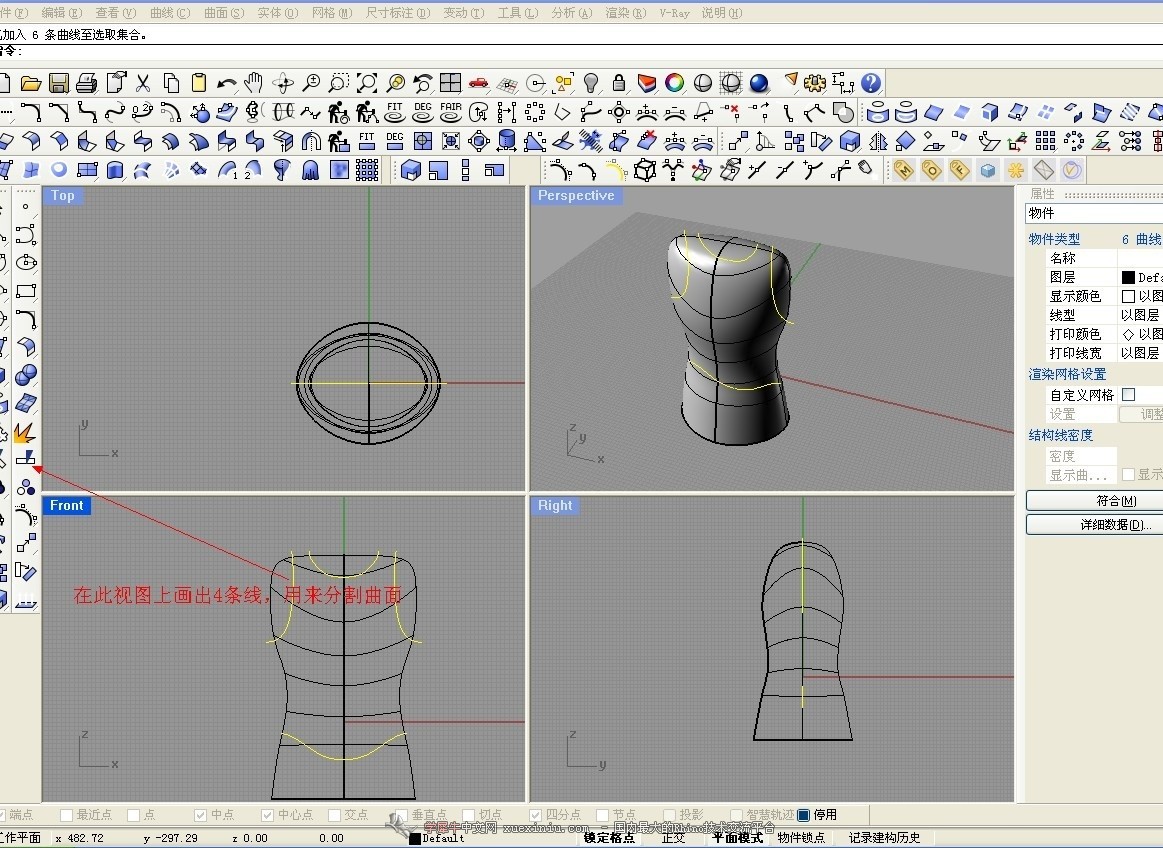

03画出四条线分割曲面
0 回复

举报

LEE0601 · 发表于 2016-10-28 18:25 点评

大师，为什么我用这个工具切割不能切割成你这个样子啊？
766厂下岗职工 | 实习生 | 发表于 2013-3-4 15:01:39

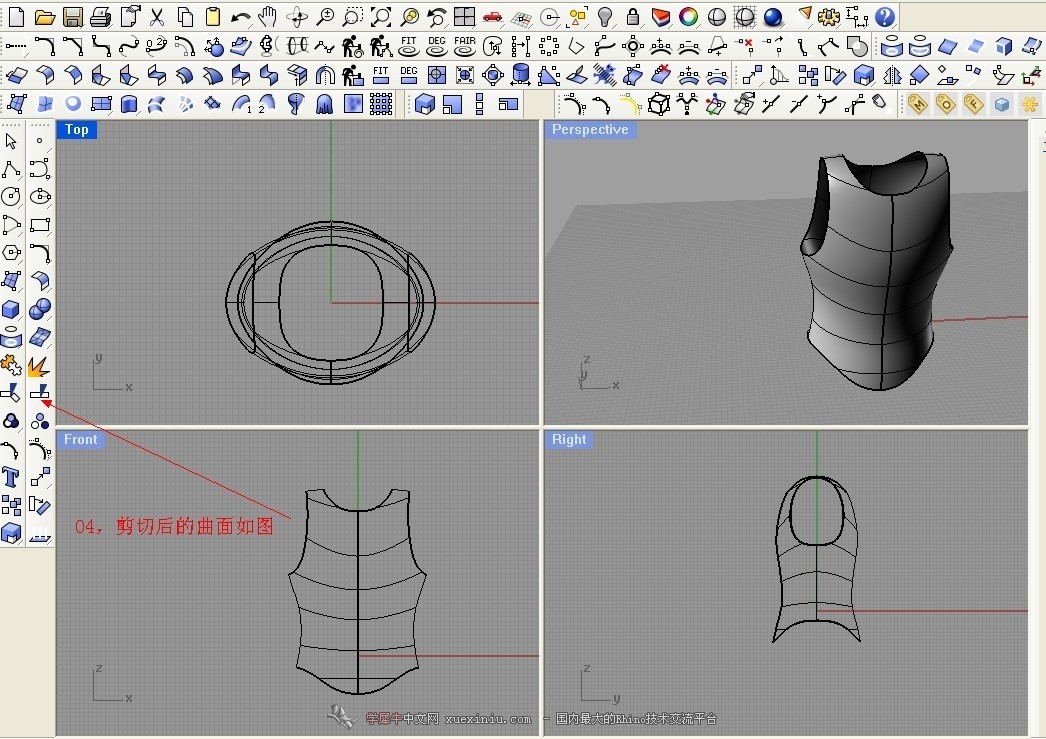

04剪切后的曲面
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 15:04:01
05画出两条曲线并调整控制点，这是仿强壮男性胸部的轮廓。10年前我的胸就是这样。
0 回复

举报

QM0820 · 发表于 2017-4-11 10:09 点评

确实胸

兔子鱼 · 发表于 2016-4-15 09:02 点评

好胸（凶）
766厂下岗职工 | 实习生 | 发表于 2013-3-4 15:05:32

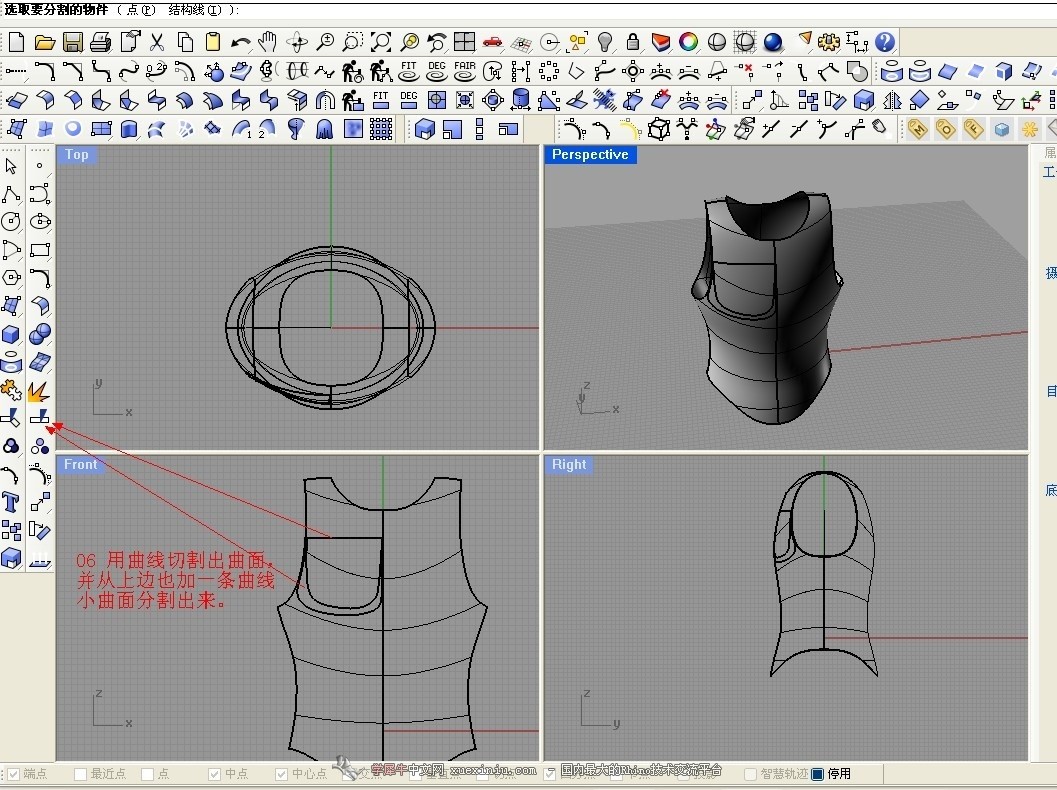

06曲线切割曲面
0 回复

举报

林小宅 · 发表于 2018-12-6 01:01 点评

请问这是要切出两块，然后下面那块小的要删掉是吧
766厂下岗职工 | 实习生 | 发表于 2013-3-4 15:07:44
07曲面缩回工具缩回该小曲面
0 回复

举报

林小宅 · 发表于 2018-12-6 01:04 点评

请问这一步是为了什么，缩小那个曲面还是什么，我没用过这个工具所以不是很清楚。

林小宅 · 发表于 2018-12-6 01:03 点评

请问这一步是为了什么，缩小那个曲面还是什么，我没用过这个工具所以不是很清楚。

华胥引。 · 发表于 2014-3-2 10:45 点评

正在操作！感谢

E.L.F宝蓝海 · 发表于 2013-3-26 20:23 点评

还有只调下面两排点吗？

E.L.F宝蓝海 · 发表于 2013-3-26 20:22 点评

请问缩回后为什么那个小面的结构线发生了改变
766厂下岗职工 | 实习生 | 发表于 2013-3-4 15:11:06
怎么还在审核！难不成我的汗水白费了[s:161][s:186][s:169][s:145]
0 回复

举报

yxj910506 | 实习生 | 发表于 2013-3-4 18:52:25
谢谢分享咯。。。
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 19:42:23
终于通过审核了，继续发帖

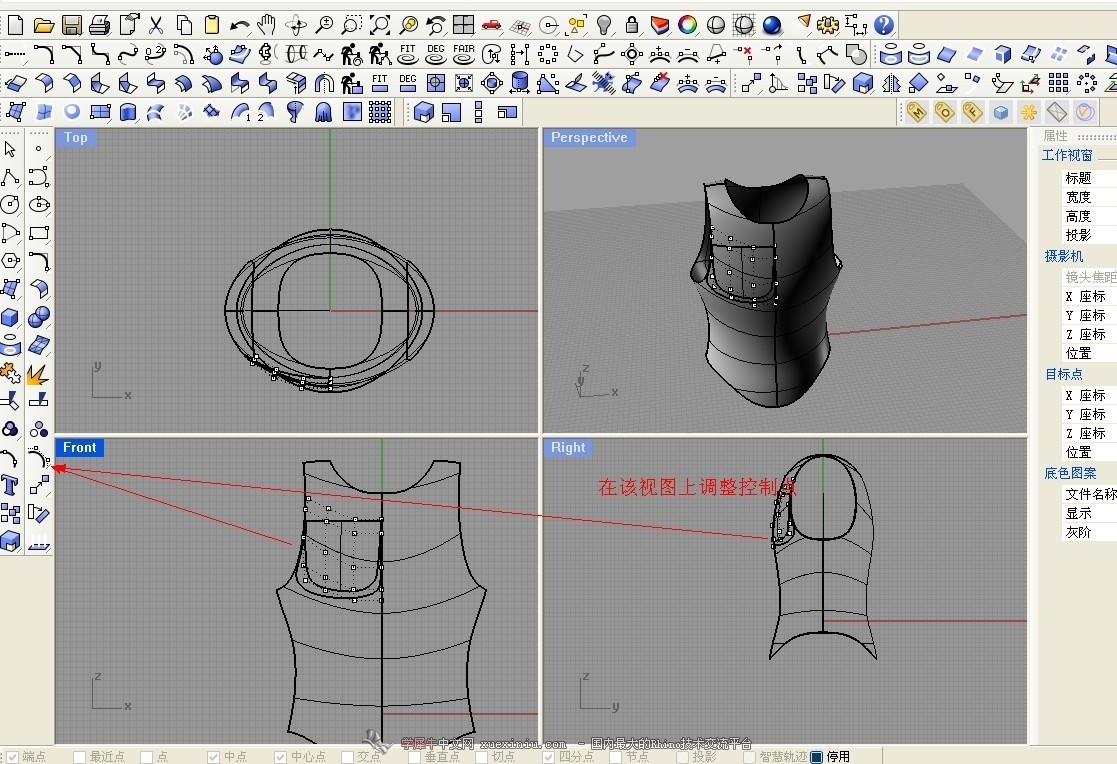

08右视图上调整控制点
0 回复

举报

周大川学犀牛 · 发表于 2017-9-7 15:06 点评

这里调整控制点会导致上面出现缝隙
766厂下岗职工 | 实习生 | 发表于 2013-3-4 19:46:25

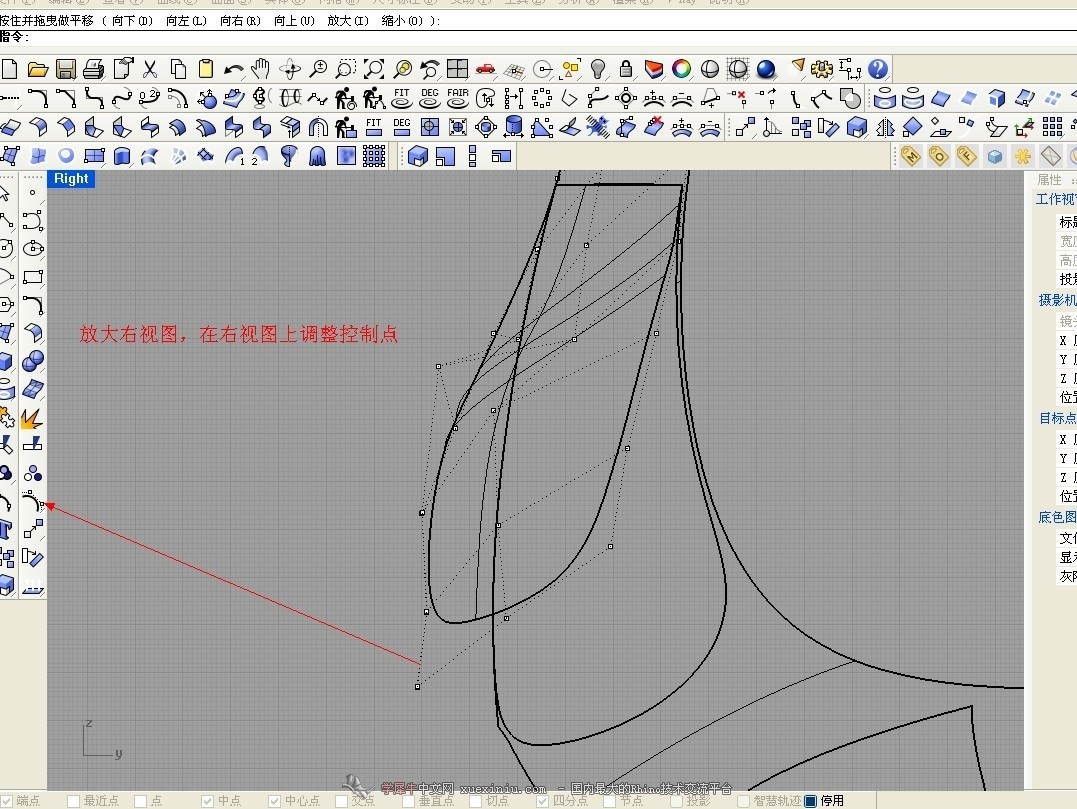

09放大右视图上调整控制点
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 20:14:19

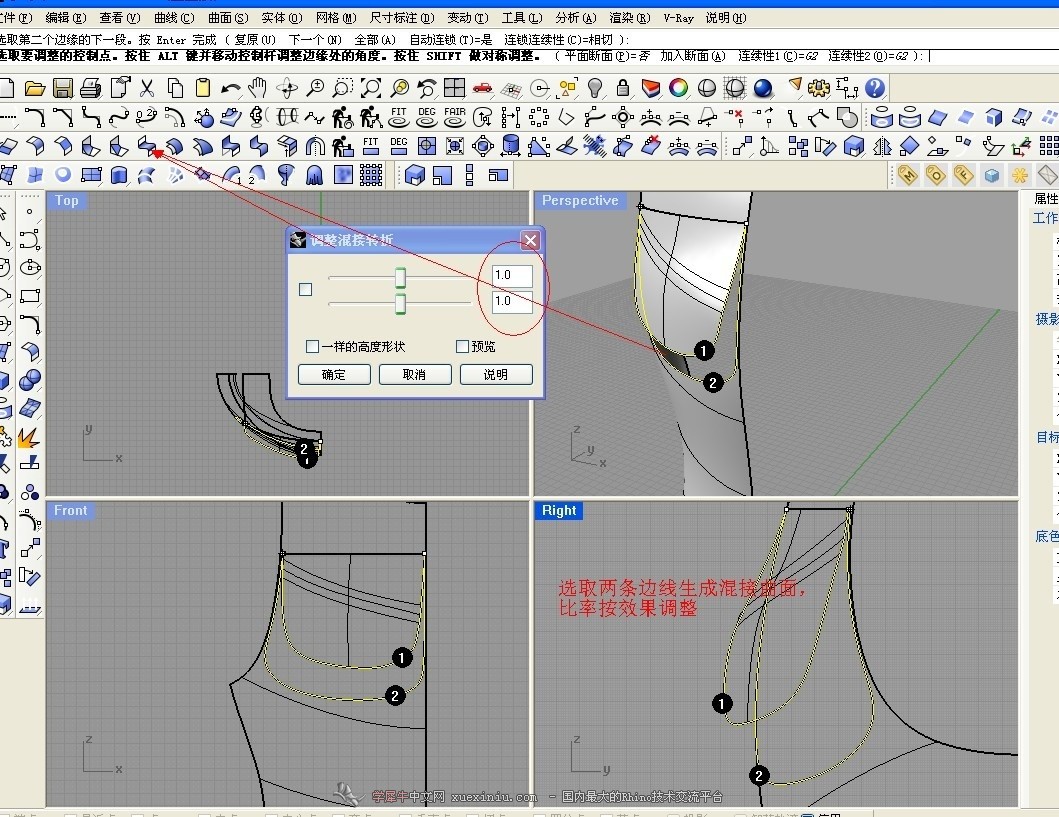

10选取两条边线生成混接曲面 10选取两条边线生成混接曲面.jpg
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 20:37:18

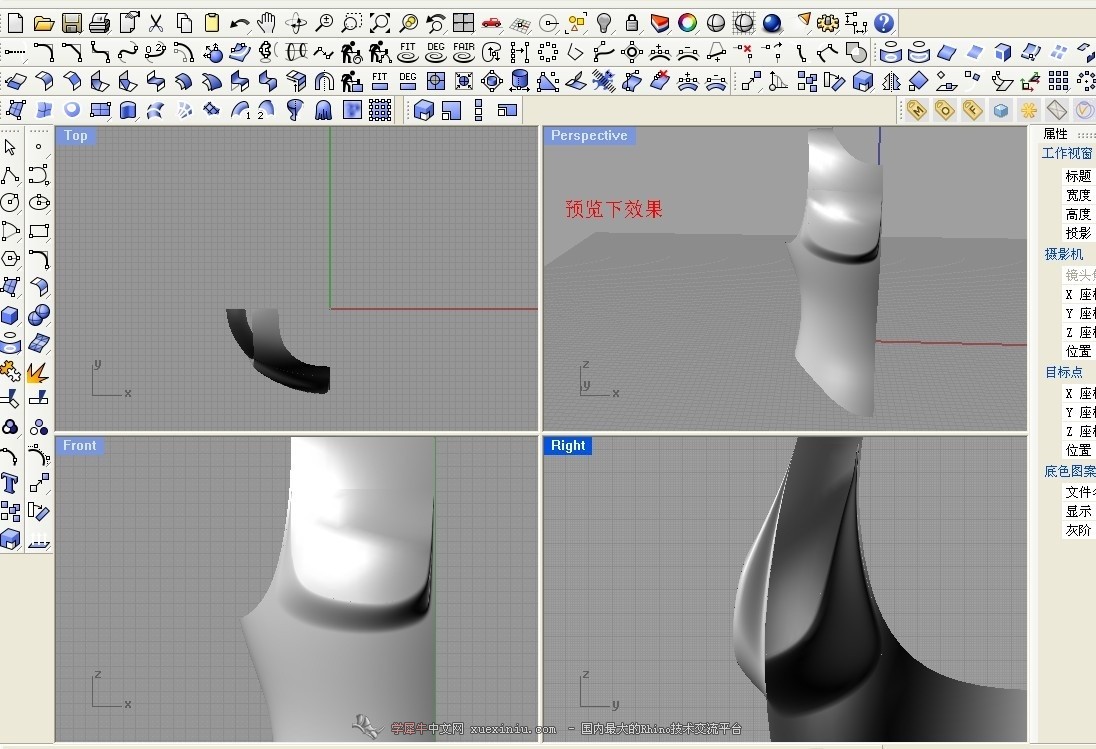

11预览混接后的效果
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 20:55:08

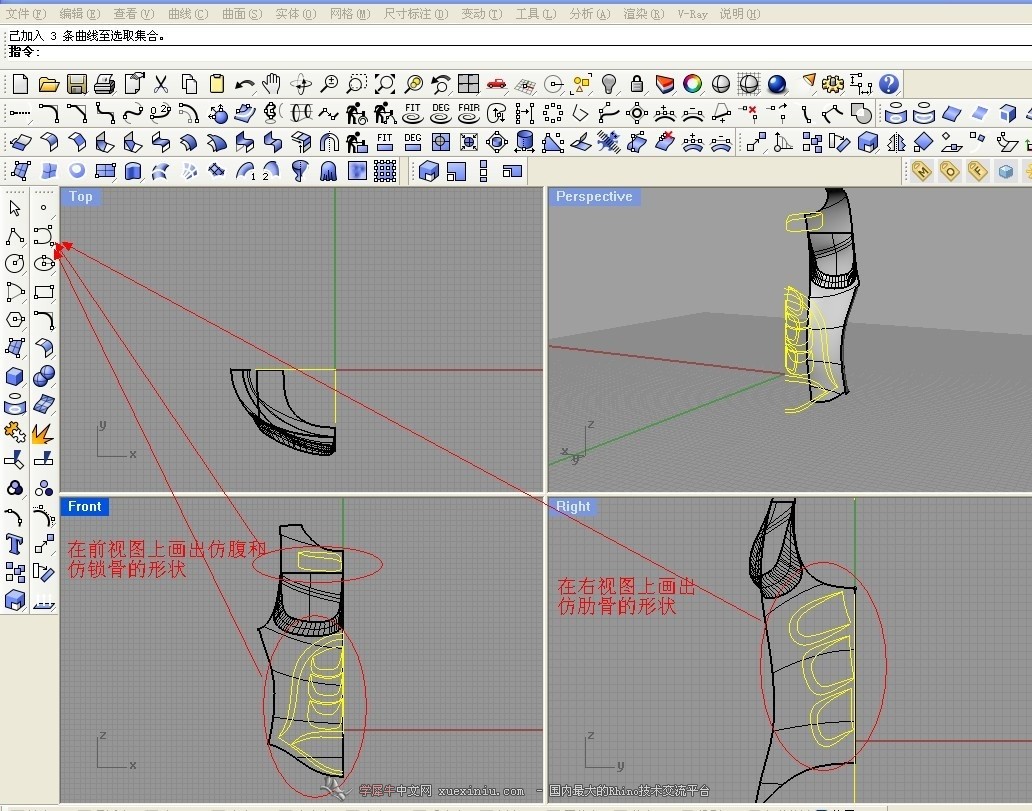

12重复从第五步开始的动作画腹部锁骨和肋骨
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 21:23:44

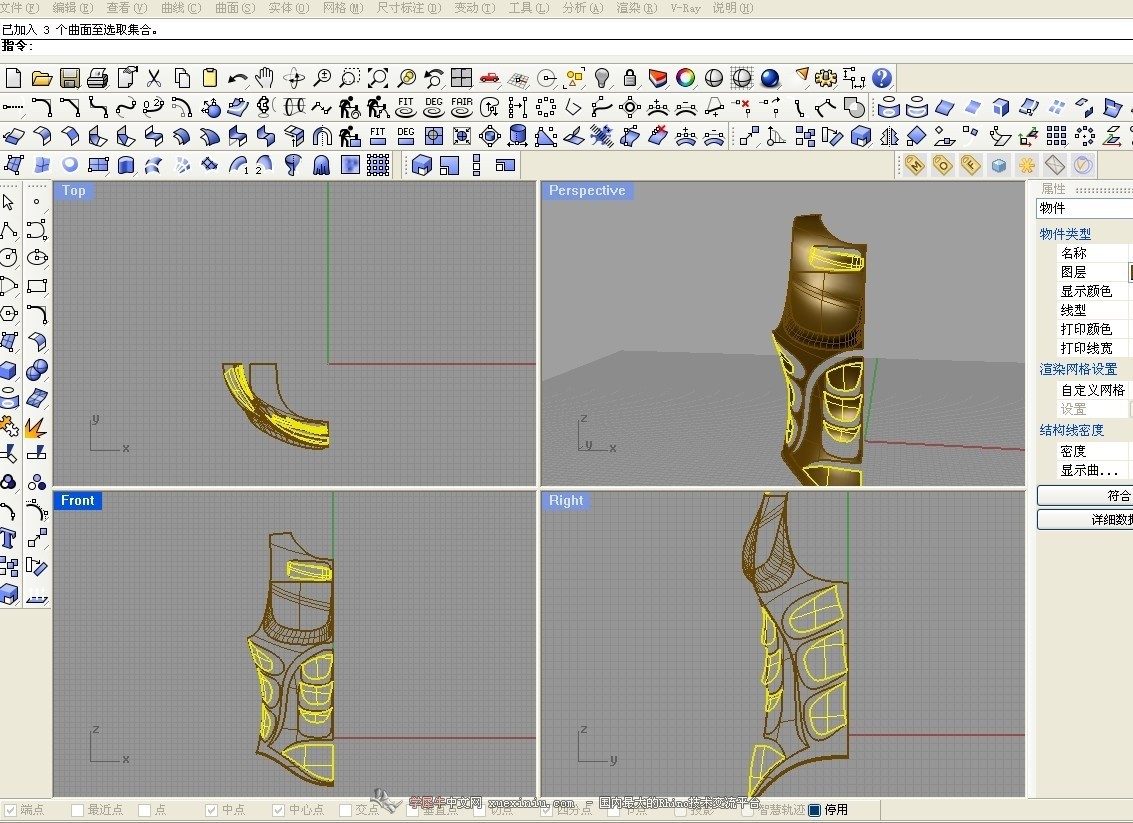

13重复第06至09步骤调整这些曲面
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 21:33:22

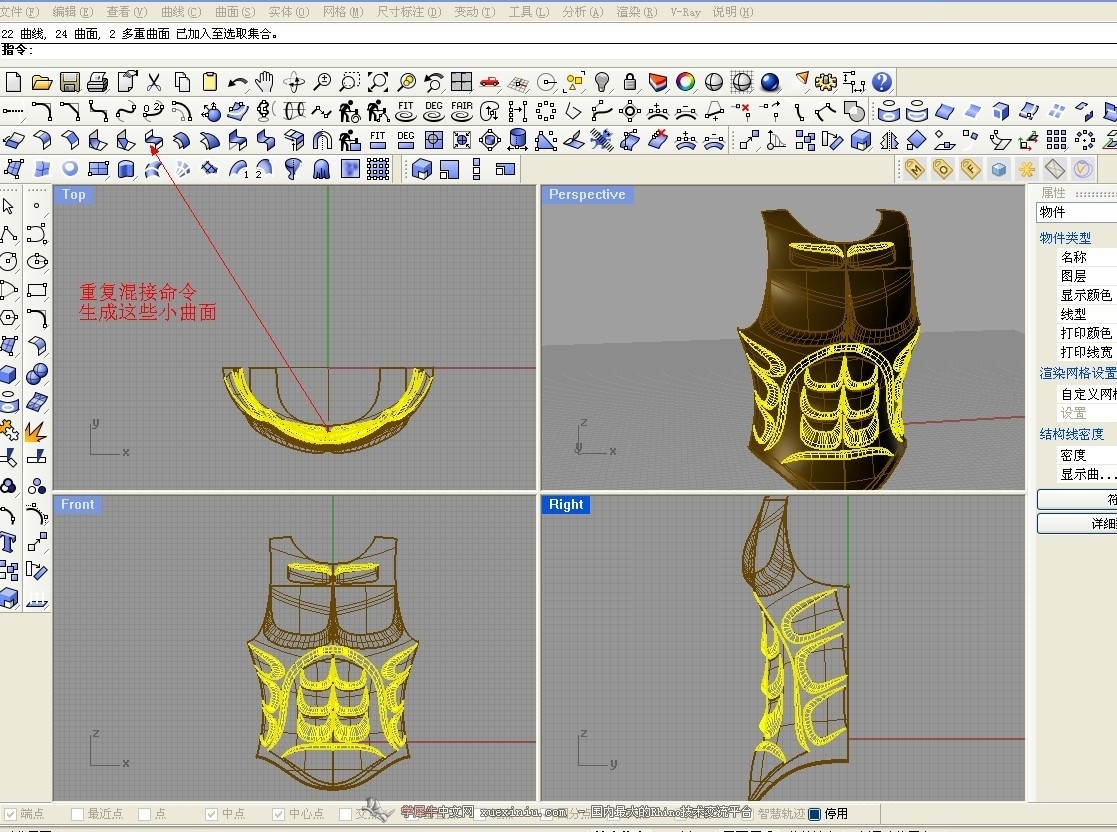

14重复第10步生成混接曲面
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 21:47:17
15顶上画条线作为生成颈部的曲线
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 21:50:12

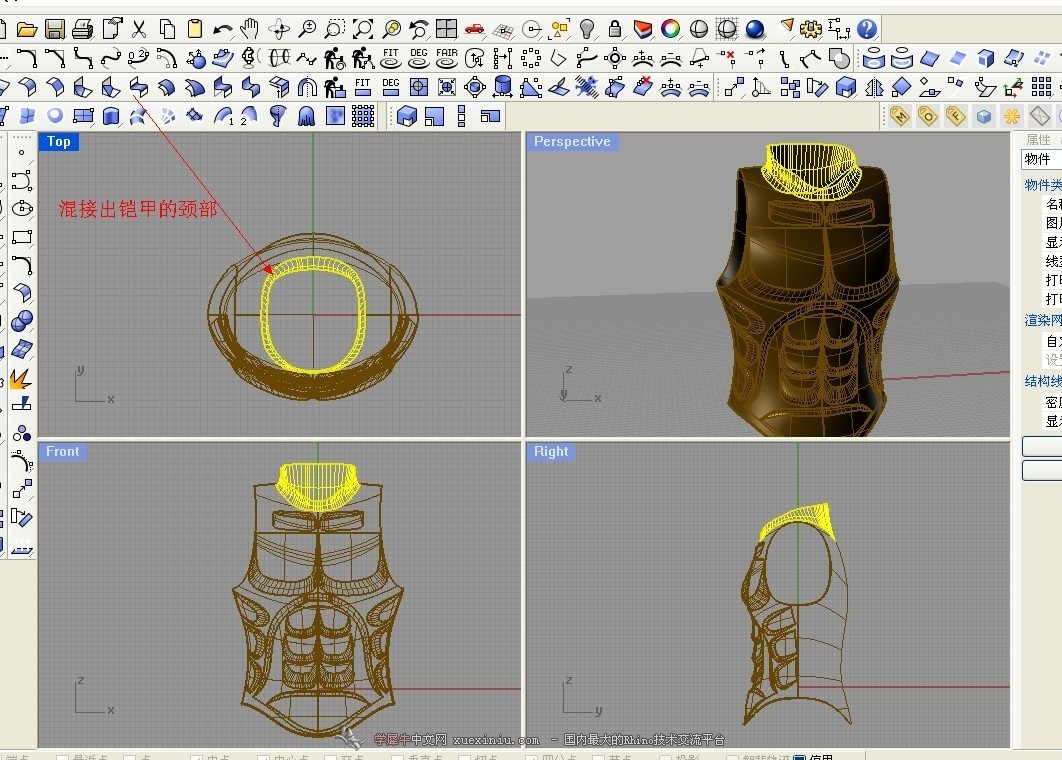

16混接出铠甲的颈部
0 回复

举报

766厂下岗职工 | 实习生 | 发表于 2013-3-4 21:51:18

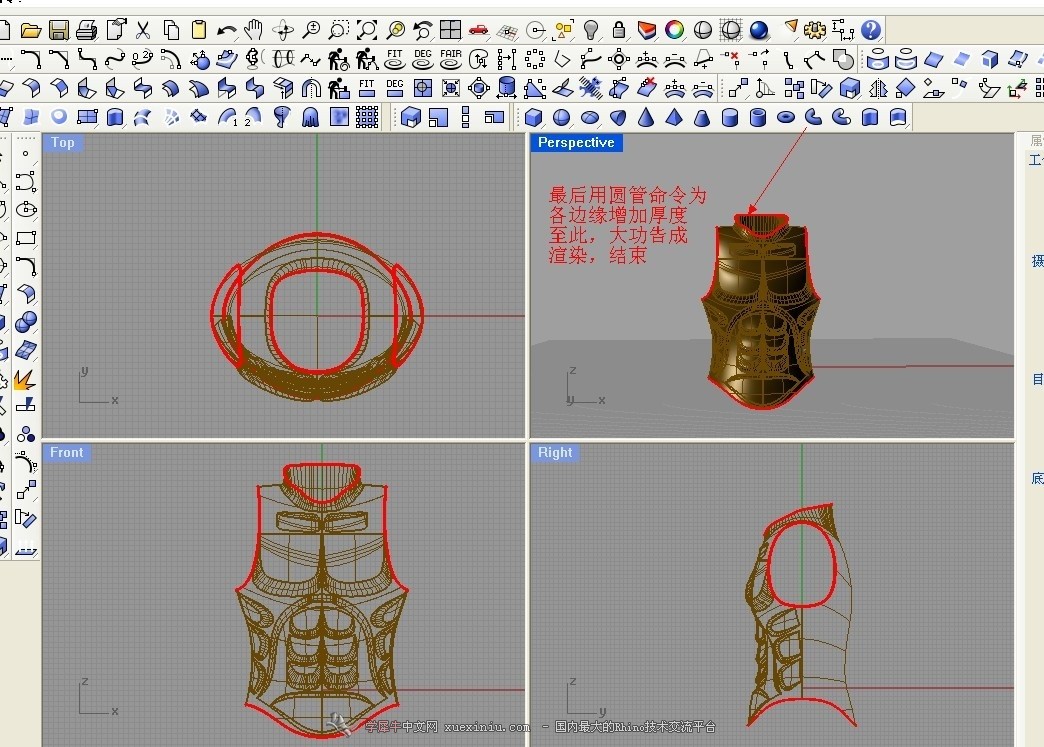

17用圆管命令生成边缘的厚度，模型建完
0 回复

举报

sthcc | 设计助理 | 发表于 2013-3-5 00:02:20
VERY GOOD EX
0 回复

举报

766厂下岗职工 · 发表于 2013-3-5 10:37 点评

谢谢帮顶
听花香 | 实习生 | 发表于 2013-3-5 09:51:43
顶起   多牛  多耐心的教程啊
0 回复

举报

766厂下岗职工 · 发表于 2013-3-5 11:41 点评

过奖，说不上耐心，比较粗糙。

766厂下岗职工 · 发表于 2013-3-5 10:37 点评

谢谢帮顶！
老蒜头 | 设计助理 | 发表于 2013-3-5 11:28:00
766厂下岗职工 发表于 2013-03-04 15:04:01
05画出两条曲线并调整控制点，这是仿强壮男性胸部的轮廓。10年前我的胸就是这样。

画个女用铠甲不是更能练习渐消面塞
0 回复

举报

766厂下岗职工 · 发表于 2013-3-5 11:38 点评

女性胸部是高出的山峰而不是平原，不采用渐消面做法撒

766厂下岗职工 · 发表于 2013-3-5 11:37 点评

坏蛋！。女性胸部并不用渐消面的画法。哪天我上传一个。女性胸部的正确画法应该是先放样处外形，并在躯干上剪处两个大洞，再采用混接命令或者双轨扫掠命令。
766厂下岗职工 | 实习生 | 发表于 2013-3-5 11:37:02
老蒜头 发表于 2013-3-5 11:28
画个女用铠甲不是更能练习渐消面塞

坏蛋！[s:149]。女性胸部并不用渐消面的画法。哪天我上传一个。女性胸部的正确画法应该是先放样处外形，并在躯干上剪处两个大洞，再采用混接命令或者双轨扫掠命令。
0 回复

举报

老蒜头 · 发表于 2013-3-5 13:32 点评

好啊好啊，做个F杯的。
老蒜头 | 设计助理 | 发表于 2013-3-5 13:32:18
766厂下岗职工 发表于 2013-3-5 11:37
坏蛋！。女性胸部并不用渐消面的画法。哪天我上传一个。女性胸部的正确画法应该是先放样处外形， ...

好啊好啊，做个F杯的。
0 回复

举报

deu鑫 · 发表于 2013-3-29 14:41 点评

我们都拭目以待。

hnust · 发表于 2013-3-5 22:09 点评

眼光果然不一样

766厂下岗职工 · 发表于 2013-3-5 14:20 点评

满足一下你猥琐的小心灵。
766厂下岗职工 | 实习生 | 发表于 2013-3-5 14:20:06
本帖最后由 766厂下岗职工 于 2013-3-5 14:21 编辑
老蒜头 发表于 2013-3-5 13:32
好啊好啊，做个F杯的。


满足一下你猥琐的小心灵。:lol[s:133] 不过手上只有个C杯的
0 回复

举报

周大川学犀牛 · 发表于 2017-9-7 14:03 点评

厉害了我的哥

写入奋斗shi · 发表于 2014-5-14 18:11 点评

能不能把这个胸部的教程发一遍先

三分钟猴纸 · 发表于 2013-5-10 19:35 点评

这个是畸形的吧，没没看头啊

〖核辐射〗 · 发表于 2013-4-22 14:05 点评

这造型冒似不科学哦！见过那么多，也没有见过这种型的！

〖核辐射〗 · 发表于 2013-4-22 14:05 点评

这造型冒似不科学哦！见过那么多，也没有见过这种造型的！

老蒜头 · 发表于 2013-3-5 15:00 点评

,楼主造诣颇深啊，信手拈来啊，厉害厉害！
老蒜头 | 设计助理 | 发表于 2013-3-5 15:00:15
766厂下岗职工 发表于 2013-3-5 14:20
满足一下你猥琐的小心灵。 不过手上只有个C杯的

[s:107],楼主造诣颇深啊，信手拈来啊，厉害厉害！
0 回复

举报

hnust | 实习生 | 发表于 2013-3-5 22:10:00
顶个············
0 回复

举报

766厂下岗职工 · 发表于 2013-3-6 11:20 点评

谢谢
我邪恶 | 设计师 | 发表于 2013-3-6 15:22:13
谢谢楼主
0 回复

举报

766厂下岗职工 · 发表于 2013-3-6 23:33 点评

共同进步。
