以下Rhino跑车建模教程非常详尽地呈现出抛出建模的全过程。相信即使是从未建过车模的朋友看了此教程之后，也会迅速上手~继续上次超详尽Rhino跑车建模教程（上）发~
（24）画出两个一样大的圆，用它们用trim命令将车体剪切出两个轮子的位置，如图25所示。
图25 用两个圆剪切出两个轮子的位置
（25）如图26，用一个直角梯形用trim命令来剪切车体。
图26 用直角梯形来剪切车体
（26）画出如图27所示的3条线，用sweep2命令产生曲面，如图28。
图27 画出3条线
图28 用sweep2产生曲面
（27）执行matchsrf命令，将上一步骤完成的曲面和他相接的车体曲面进行匹配，这样曲面和车体才会保持平滑的过渡，如图29所示。注意，在match surface对话框里面一定要选择Match edges by closest points这一项。
图29 用matchsrf来匹配曲面和车体曲面
（28）执行blendsrf命令，在曲面上下和车体曲面之间的两个缝隙间产生两个过渡曲面，如果使用rhino2.0，还可以调节Blend bulge滑杆来改变曲率，在这里可以采用比较尖锐的转角，如图30所示。
图30 用blendsrf产生上下两个过渡曲面
（29）执行extrude命令，选择曲面的边界，拉出一个狭窄的曲面作为代表车体板材的厚度的曲面，用filletedge将其倒角，如图31所示。
图31 用extrude和filletedge做出厚度

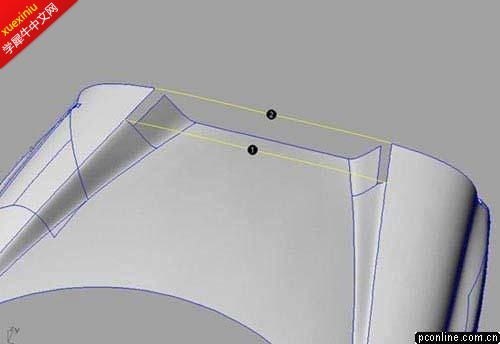

（30）如图32所示，在车尾部通过步骤19所产生的两个曲面用split命令或者splitsrf命令切割出两个小口子来，在两个口子上面画出两条线将它们连接起来。
图32 切割曲面然后用两条线将它们相连
（31）执行networksrf命令，选择这两条线，以及它们和车体曲面交接处的曲面边界，生成和车体保持tangency的曲面，如图33所示。用同样的方法作出下面那个面，然后用blendsrf命令作出一个面来连接上下两个面，这样厚度就出来了，如图34所示。
图33 用networksrf产生曲面
图34 用blendsrf命令来做出厚度和光滑感
（32）车尾部基本是平坦的，没有什么曲面的起伏，这里可以用loft或者sweep2作出曲面，然后把它们和车体曲面用join命令联合起来，然后用filletedge命令进行倒角，即可产生良好的效果，如图35所示。
图35 车尾的曲面比较平直，主要用loft和sweep2生成，并且用filletedge进行倒角

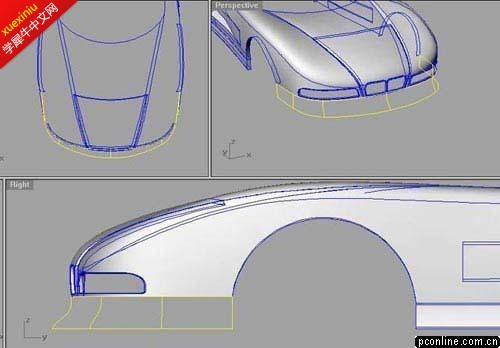

（33）做车头的保险杠，先画画出几条定义曲面的线，如图36所示，然后用sweep2命令生成曲面，如图37所示。
图36 画出保险杠的路径线和截面线
图37 用sweep2命令生成曲面
34）在正视图里面画出倒流孔的轮廓线，执行trim命令用他们剪切处保险杠上的倒流孔，如图38所示。
图38 用trim命令剪切出倒流孔

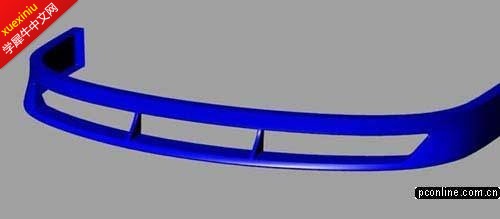

（35）对保险刚进行加工，主要是做出厚度来，可以用loft生成代表厚度的曲面，或者用extrude挤出曲面，然后将这些曲面和保险杠曲面用join 命令联合起来，最后用filletedge命令倒角即可，如图39所示。其实保险杠的形状比较规则，因此做法可以很多，比如在这里用布尔运算也可以非常快的做出来。
图39 完成加工的保险杠
（34）在正视图里面画出倒流孔的轮廓线，执行trim命令用他们剪切处保险杠上的倒流孔，如图38所示。
图38 用trim命令剪切出倒流孔
（35）对保险刚进行加工，主要是做出厚度来，可以用loft生成代表厚度的曲面，或者用extrude挤出曲面，然后将这些曲面和保险杠曲面用join 命令联合起来，最后用filletedge命令倒角即可，如图39所示。其实保险杠的形状比较规则，因此做法可以很多，比如在这里用布尔运算也可以非常快的做出来。
图39 完成加工的保险杠

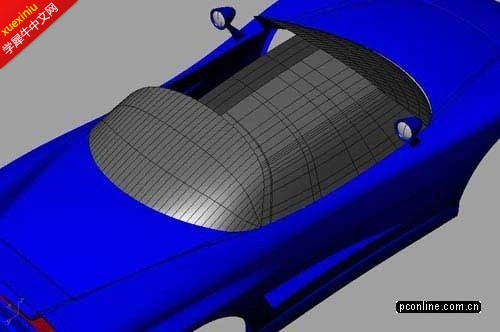

（36）车窗和顶盖属于流线型的曲面，因此要尽量做的圆滑流畅，此种跑车的车门开启来的时候，将会高高悬挂在顶部中间的梁上，关闭车门整个车仓仅仅显现出几条纵横的缝，感觉非常得前卫。车窗的曲面很简单，画几条弧线，然后用sweep2或者networksrf命令来生成曲面，如图40所示。

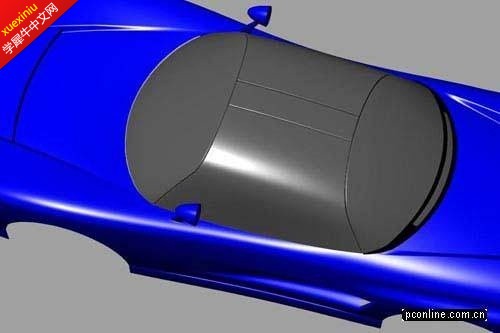

图40 用sweep2或者networksrf做出车窗
（37）车窗之间的缝隙的做法是，在正视图里（正对车头），执行offset命令，选择车窗之间的交接线，然后用sweep2命令做出代表车窗厚度的曲面，将他和车窗曲面用join命令联合，然后执行filletedge命令进行倒角即可，如图41所示。用同样的方法可以做出车门的缝隙如图42所示。
图41 用filletedge做出车窗之间的缝隙
图42 用filletedge命令来做门缝的圆角

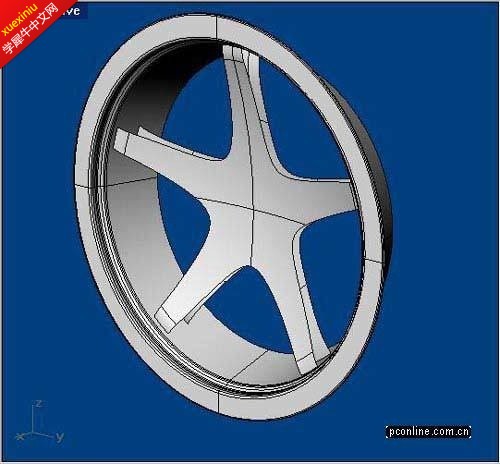

（38）车体完成了，下面来做车轮。先在侧面视图车轮的位置画出一个相当于轮箍大小的圆，然后在正视图里，执行quad命令捕捉圆的1/4点，在上面的1/4处画出轮箍的截面先，如图43所示。
图43 画出圆和轮箍的截面线
（39）执行revolve命令，选择截面线，然后捕捉圆的圆心，生成曲面，如图44所示。
图44 用revolve命令产生曲面 （40）在正视图里画出如图45所示的两条曲线
图45 画出两条曲线
（41）执行revolve命令，用这两条曲线旋转产生两个曲面，如图46所示。
图46 用revolve产生两个曲面
（42）在侧面视图，画出一个曲线，然后执行arraypolar命令，以圆的圆心为复制中心，画出如图47所示的图形。
图47 用arraypolar复制出5条曲线
（43）执行trim命令，用这五条曲线来剪切前面用revolve生成的两个曲面，如图48所示
图48 用trim命令剪切两个曲面
|
