Rhino教程之扭曲的实体，初次做教程多多指教

一个扭曲的实体，第一次做了一个教程，多多指教。。。。

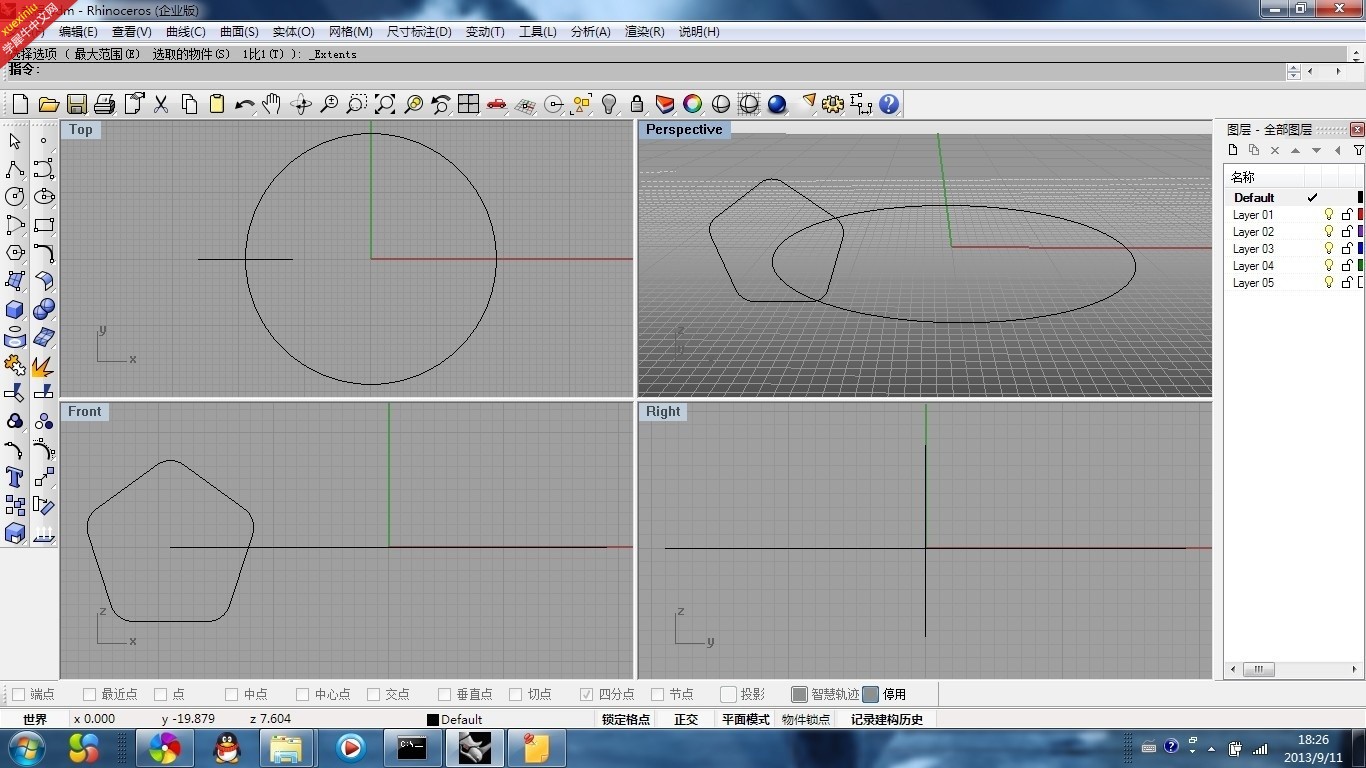

1.在俯视图上做一个圆。

2.在前视图上做一个五边形，打开【正交，四分点】捕捉，顺道倒角。

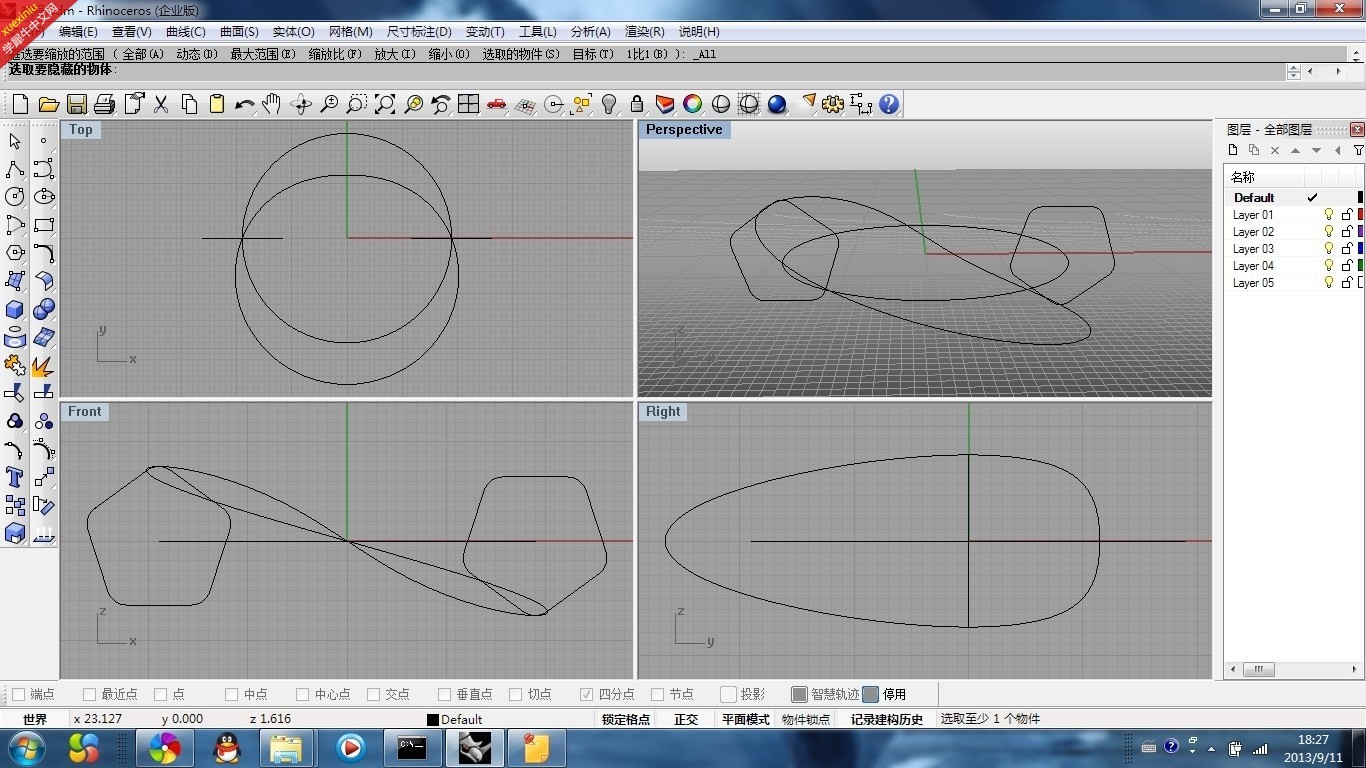

3.在前视图上进行镜像，并旋转调整方向。

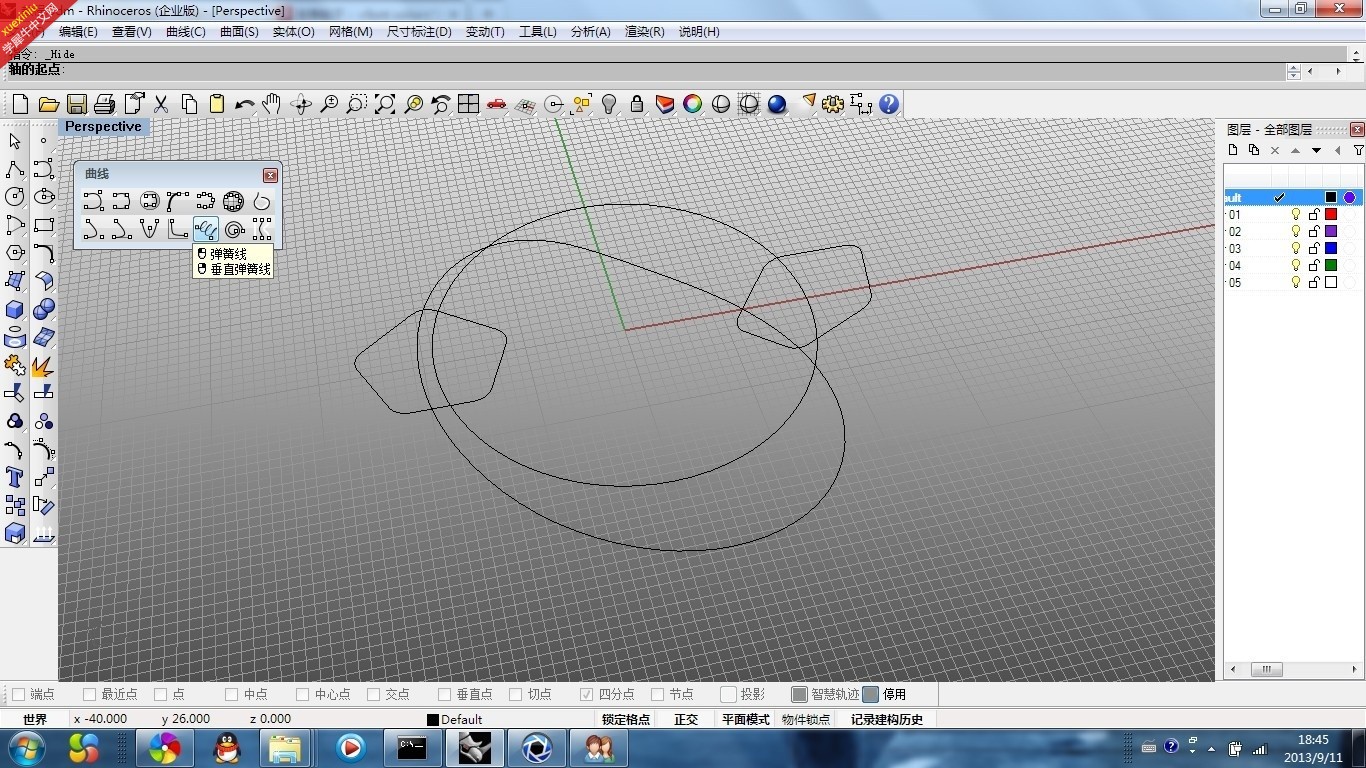

4.在【曲线】里选择【弹簧线】命令，选择【环绕曲线】，先选取圆，将【圈数】调成【1】，【四分点】捕捉打开，确定弹簧线。

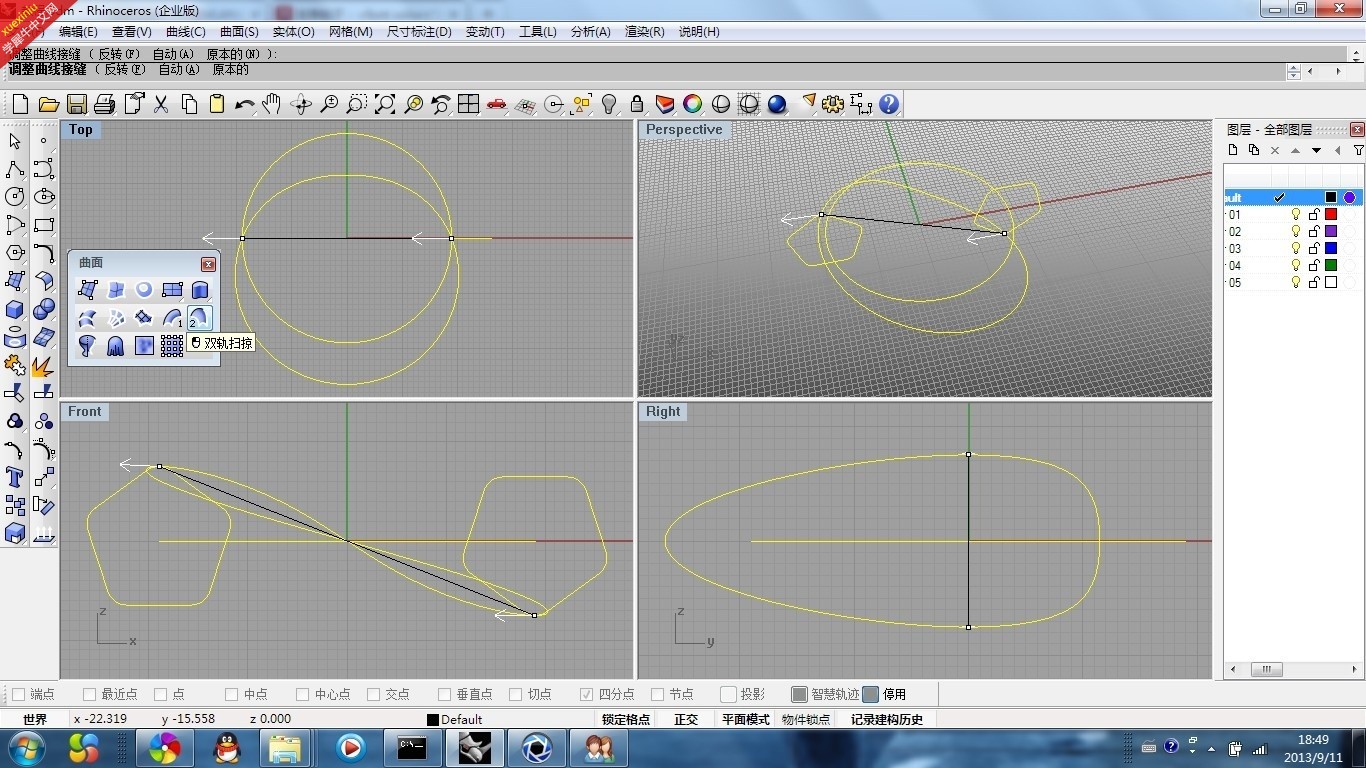

5.使用【双轨扫描】命令，选取圆和弹簧线，再选取两个五边形。出现一根俩点直线。调整位置，方向要一致，确定后选择【封闭扫掠】。

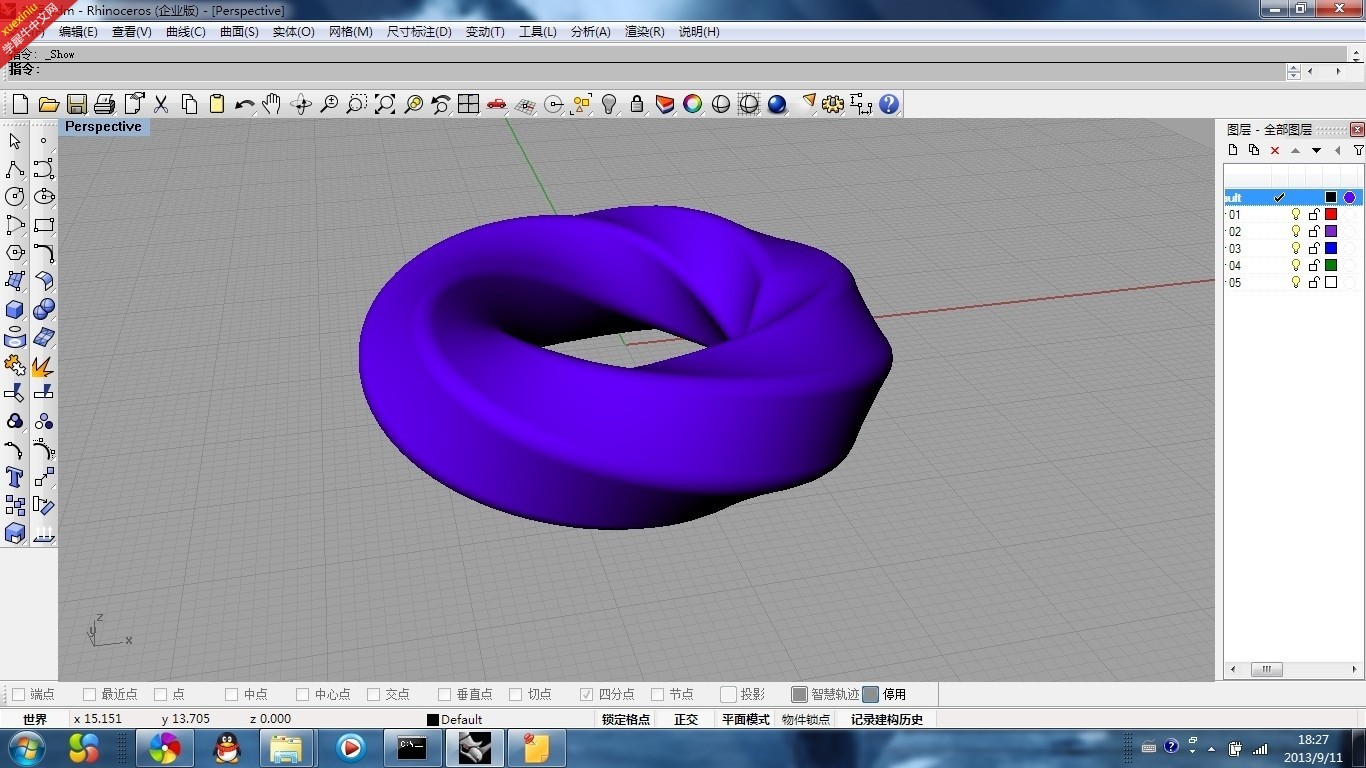

6.然后就好了。

参与人数 4	经验 +4	大洋 +32	收起理由
——小太阳		+ 10	希望楼主继续出教程。
不明飞行物、__		+ 2	很给力! 不错的教程。
carrot	+ 4	+ 10	很给力!
乌龙		+ 10	写教程的都加分。。。

查看全部评分

六边形彡 · | 发表于 2016-7-21 17:14:51

流逼，我看步骤在想，为什么需要弹簧工具，后来实施操作，真的做出来了，楼主以前是在工艺行工作么，上手快

154236025 · | 发表于 2014-6-17 20:14:08

貌似曲线流动更快更容易些！这个方法复杂了点不过能想出来确实很不错

hxsdsjr · | 发表于 2014-5-31 17:41:00

好东东就是要学习啊
支持楼主
顶一下

乌龙 · | 发表于 2013-9-11 19:12:06

支持写教程。。。。

不明飞行物、__ · | 发表于 2013-9-11 22:30:33

不错哦 [s:167]

hunanczh001 · | 发表于 2013-9-12 00:30:27

楼主热心人啊

ldl0303 · | 发表于 2013-9-12 07:46:51

楼主热心人

alan250 · | 发表于 2013-9-12 09:04:57

大洋来了

jefing · | 发表于 2013-9-12 09:20:23

嗯支持LZ的奉献精神乌比斯环

一雨 · | 发表于 2013-9-12 09:49:19

自己练下看。。谢谢

首创- · | 发表于 2013-9-12 10:06:39

11111111111111

我是LOO · | 发表于 2013-9-12 10:17:25

学习了。。。

gerryellis · | 发表于 2013-9-12 10:41:11

[s:154][s:154][s:154]

zjb243115605 · | 发表于 2013-9-12 10:44:10

学习了!

o0O魑魅丫头 · | 发表于 2013-9-12 21:15:02

乌龙发表于 2013-9-11 19:12
支持写教程。。。。

版主是在我这打广告啊那下次有教程的就要直接发在这里的？

o0O魑魅丫头 · | 发表于 2013-9-12 21:15:40

jefing 发表于 2013-9-12 09:20
嗯支持LZ的奉献精神乌比斯环

[s:44]

乌龙 · | 发表于 2013-9-12 21:38:36

o0O魑魅丫头发表于 2013-9-12 21:15
版主是在我这打广告啊那下次有教程的就要直接发在这里的？

;P亲，偶有打广告么？亲。。偶这是看到您的教程不能自控。。。有木有。。。支持您发布更多更好的教程。。。

o0O魑魅丫头 · | 发表于 2013-9-12 22:17:09

乌龙发表于 2013-9-12 21:38
亲，偶有打广告么？亲。。偶这是看到您的教程不能自控。。。有木有。。。支持您发布更多更好的教程。。 ...

版主哥哥诶本来看到您老给我加分很开心的，可是某人说写教程的都加分。。。原来那是你给我的广告费啊

乌龙 · | 发表于 2013-9-12 22:36:05

o0O魑魅丫头发表于 2013-9-12 22:17
版主哥哥诶本来看到您老给我加分很开心的，可是某人说写教程的都加分。。。原来那是你给我的广告费啊 ...

亲，偶错了。。。[s:184]

与之枫 · | 发表于 2013-9-12 23:09:53

支持。。。

o0O魑魅丫头 · | 发表于 2013-9-13 08:13:44

乌龙发表于 2013-9-12 22:36
亲，偶错了。。。

我的心在滴血啊拔凉拔凉的要是某人能老来看看我之后的教程那样的话。。。。。

xuyu · | 发表于 2013-9-30 14:31:22

刚刚练习了，方法很好

xuyu · | 发表于 2013-9-30 14:31:33

刚刚练习了，方法很好

惰性金属 · | 发表于 2013-11-8 14:06:57

lz的头像...回归主题，多谢lz教程

fy2650 · | 发表于 2013-11-8 14:39:09

楼主辛苦了啊 ~~~这种类型的多发点啊 ~~~共同提升啊吼吼

恰恰菱 · | 发表于 2013-11-12 10:59:03

楼主有想法[s:167]

打小孩的酱油 · | 发表于 2013-11-17 20:01:49

赞一个我我看看

阿门 · | 发表于 2013-11-18 15:47:52

楼主辛苦

39号街角 · | 发表于 2013-11-21 15:49:58

不错不错

壹忝嫒①嚸 · | 发表于 2013-11-22 21:05:11

楼主，弱弱嘀问一下，我做的这个模型接口处怎么会是这样子的呢，看起来不太流畅。。

独处的猪 · | 发表于 2014-3-15 14:20:16

谢楼主，做出来了，但有点不明白原理
