某楼里的voronoi镂空球

还是源文件打不开的问题，索性自己琢磨着做了。

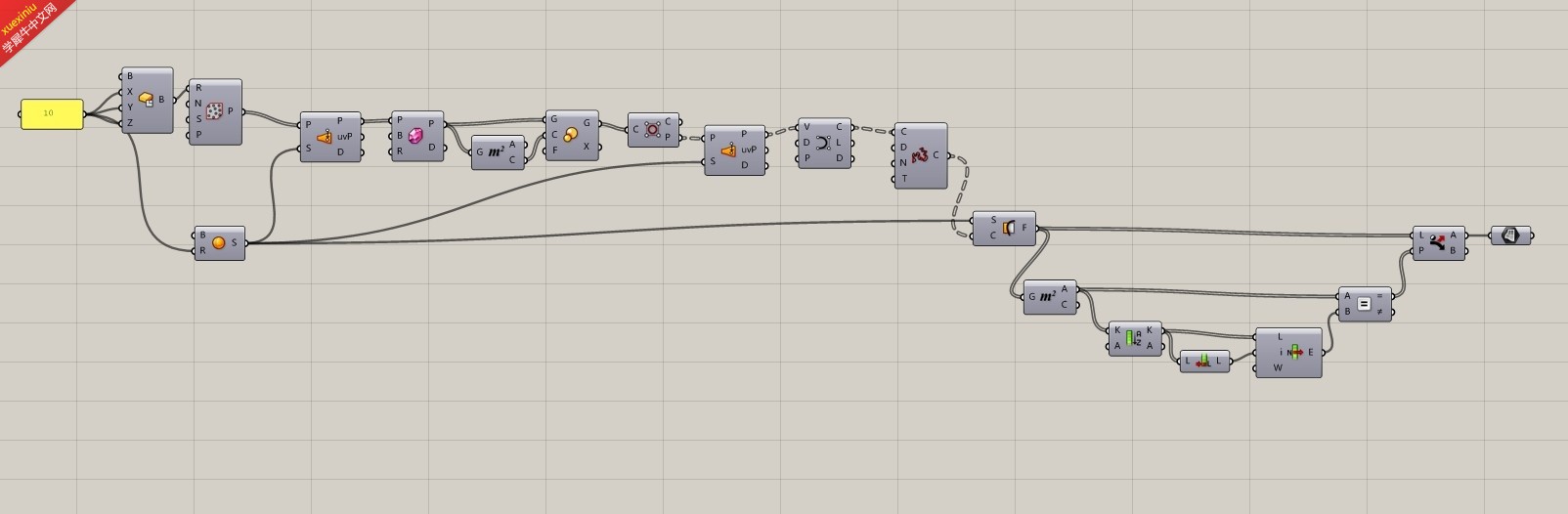

节点图直接贴出来分享~

想问大家的GH都是什么版本的呀？我的是在论坛里下的20120801的版本，好多高手发的源文件都存在打不开的问题……

自己研究出来的当然会比直接学习别人的思路有事半功倍的效果，但有时候研究不出来也只能干着急了……

参与人数 2	经验 +2	大洋 +8	收起理由
紫剑嫣然		+ 3	赞一个!
wyx10022	+ 2	+ 5	鼓励课外练习……

乌龙 · | 发表于 2013-9-18 20:33:05

向高手们学习。。

sunkaik9999 · | 发表于 2013-9-21 00:27:25

:'(dispatch前面那几个运算器好难理解呀

bin2355077 · | 发表于 2013-9-21 08:49:50

用什么渲染的

cerry_1984 · | 发表于 2013-9-22 19:29:05

本帖最后由 cerry_1984 于 2013-9-22 19:30 编辑

sunkaik9999 发表于 2013-9-21 00:27
dispatch前面那几个运算器好难理解呀

那个是为了求出去镂空面结果，逻辑就是通过面积大小的排序找到所有修剪过的曲面里最大的面积，然后取出面积与这个最大面积相等的面

cerry_1984 · | 发表于 2013-9-22 19:29:45

bin2355077 发表于 2013-9-21 08:49
用什么渲染的

用vray，关掉间接照明，外面套一个三面盒子，在球里加一个点光源

jiamengman · | 发表于 2013-9-23 10:57:02

为什么我的surface split后出来的是树形数据？

cerry_1984 · | 发表于 2013-9-23 18:47:38

jiamengman 发表于 2013-9-23 10:57
为什么我的surface split后出来的是树形数据？

输入端C端拍平试试

wwhjw · | 发表于 2013-9-25 02:55:21

按照楼主的方法做出了镂空效果，但只是没有厚度的曲面。有什么好方法可以做到有厚度呢？我的笨办法是scale原曲面，再把每个镂空边界线extrude形成厚度，但好像不太精确。

cerry_1984 · | 发表于 2013-9-25 12:31:44

wwhjw 发表于 2013-9-25 02:55
按照楼主的方法做出了镂空效果，但只是没有厚度的曲面。有什么好方法可以做到有厚度呢？我的笨办法是scale ...

bake到犀牛里偏移实体就可以啦~

ypqtcjp@163.com · | 发表于 2013-10-10 18:08:12

是不是用Wb也可以做出来啊？

cerry_1984 · | 发表于 2013-10-10 18:13:52

ypqtcjp@163.com 发表于 2013-10-10 18:08
是不是用Wb也可以做出来啊？

试试呗~

菜心 · | 发表于 2015-12-17 09:49:49

能详细说下运算器的步骤吗

菜心 · | 发表于 2015-12-17 09:50:12

新手，对着图标找有的都找不到:(

lingbing_1987 · | 发表于 2016-1-5 23:02:44

你好，请问第一个10是什么

我爱台妹 · | 发表于 2016-1-11 23:21:50

怎么下载？

koma0666 · | 发表于 2016-11-14 00:54:17

按楼主的做法，做的表皮

koma0666 · | 发表于 2016-11-28 01:39:38

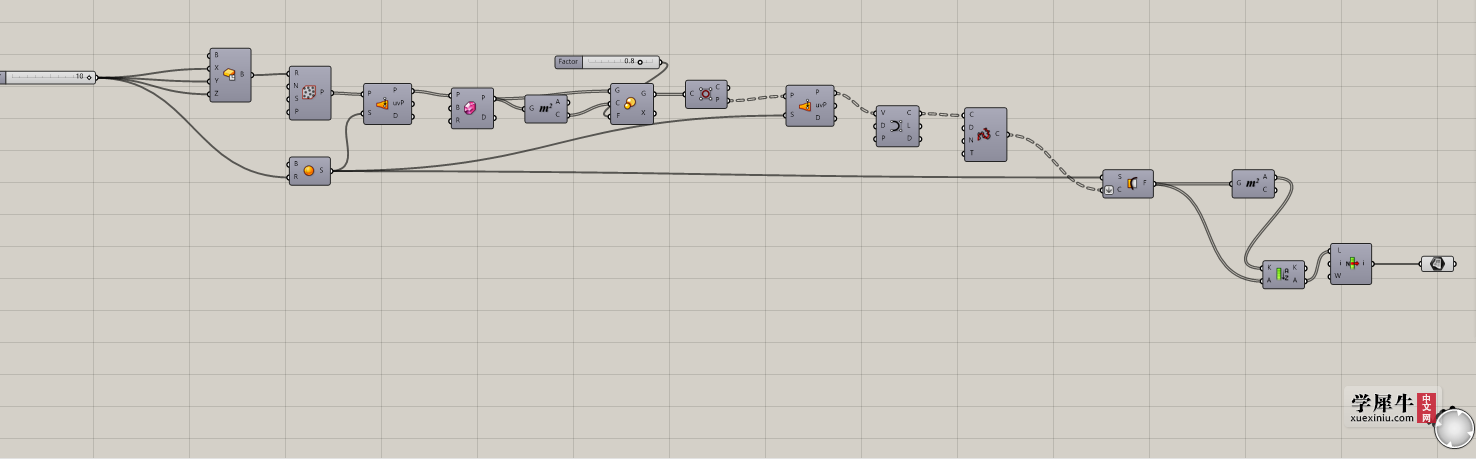

把楼主的程序图最后的部分简化了一下

975876166 · | 发表于 2019-8-14 11:25:56

电池少步骤啊

嘻嘻哈哇咔咔 · | 发表于 2019-10-15 16:13:06

按流程后边部分生成的是虚线，最后面出不来，太新的菜鸟了，大佬可不可以通俗一点说解决办法啊，无限感激
