交个作业~PENDIK规划模拟~~

虽说老早前把网校GH课程看完了~但一直懒~没有去做这个，今个趁着放假时间富裕的，又对着教程试了试~结果还有意外惊喜，那个方形面的组成完全是连错电池造成的~不过阴错阳差得到另一种效果

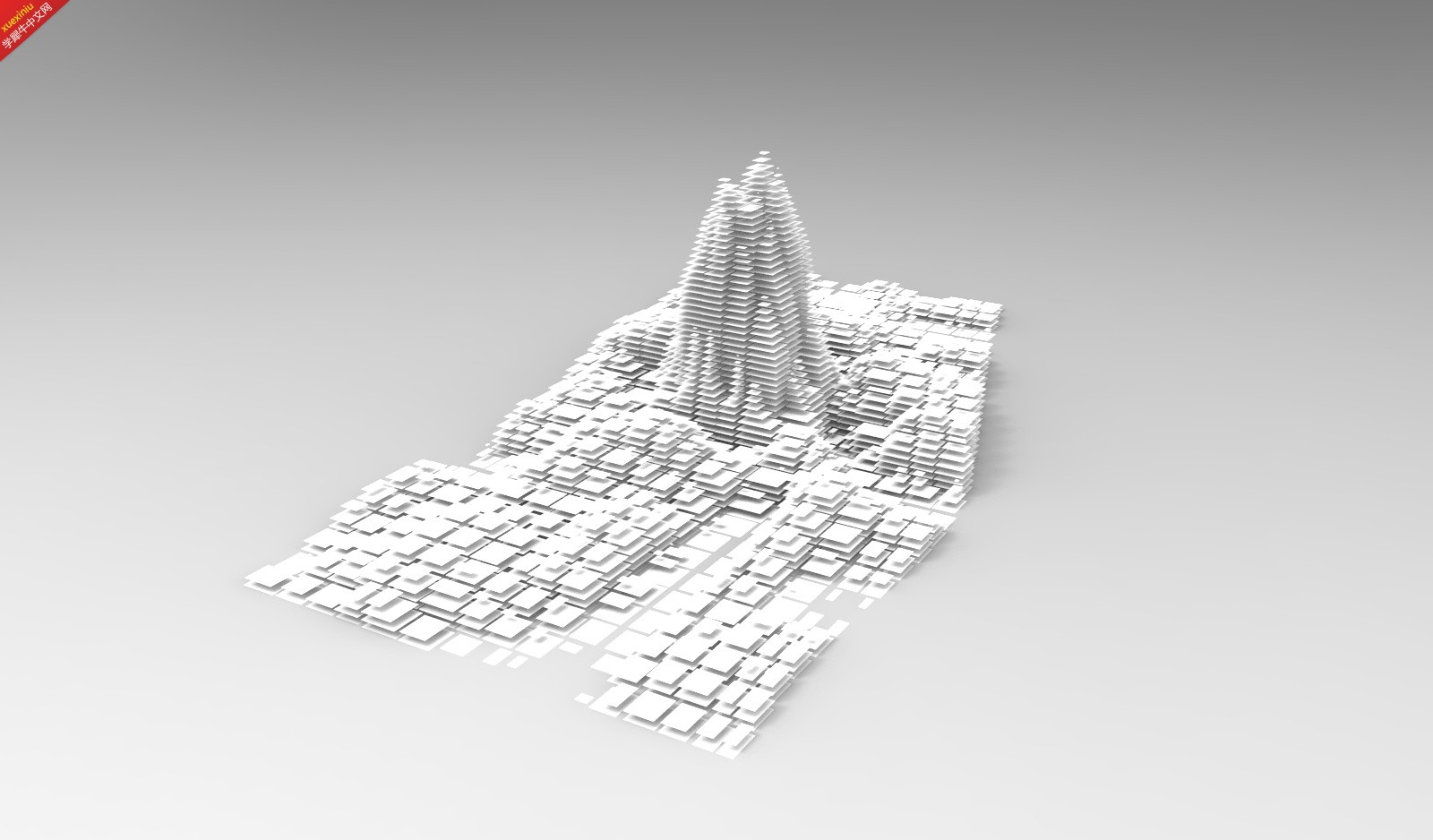

话不多说，直接上图

参与人数 4	经验 +5	大洋 +12	收起理由
郝志鹏vs		+ 1	很给力!
mmminnn		+ 1	很给力!
wyx10022	+ 5		很给力!
筑梦NARUTO		+ 10	很给力!

查看全部评分

P-rogressing · | 发表于 2014-5-3 22:54:30

S65510630 发表于 2013-9-21 10:12
我的原方法还有待完善，换个方式能节省不少内存，见图~
如图先将四边面用SOLID TRIM修剪,然后LOFT+JOIN会比 ...

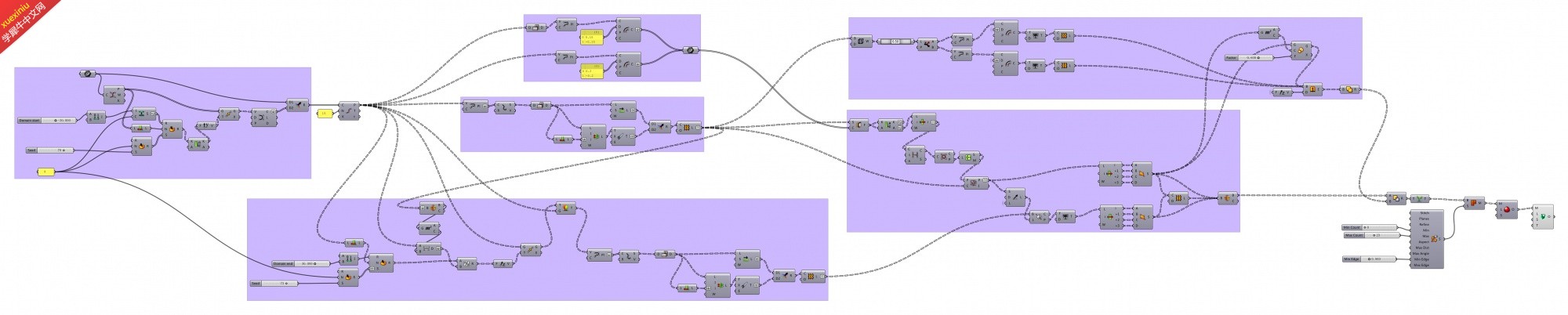

大神，菜鸟求电池图啊！475752499@qq.com

zitroness · | 发表于 2015-4-24 04:21:26

能发一个看得清的电池图吗好想知道怎么做的

252398371@qq.co · | 发表于 2014-12-22 20:55:30

这个JPG分辨率太低了看不清呀楼主

栤夢魂 · | 发表于 2013-9-21 07:54:29

虽然我也不懂，但是看着很酷[s:94]

wyx10022 · | 发表于 2013-9-21 08:51:13

非常棒！已入选2013年度GH班优秀学员作业

希望继续保持创新的思维……再接再厉……

jettyyy · | 发表于 2013-9-21 09:15:45

感覺很吃資源啊><

S65510630 · | 发表于 2013-9-21 10:12:09

我的原方法还有待完善，换个方式能节省不少内存，见图~
如图先将四边面用SOLID TRIM修剪,然后LOFT+JOIN会比先放样合并再SOLID DIFFRIENCE节省不少运算资源
不过得多加几个电池去调整四边面被修剪后的边缘顺序问题~有兴趣的话可以尝试下~

后面那些分面用MESH/PLANE截出各等高线，重建，成面就成了（那个曲线边缘版的）
那个方形版的只要取出截面线上的一些点，然后PATCH就好了~记住SPAN要改成2（当然你的版本要是能改成1不报橙那必然更好，貌似他默认最2跨，调成1生成的还是2跨的面）SPAN数高了容易崩溃，严重点就死机了。。。方形版的比较耗资源~

S65510630 · | 发表于 2013-9-21 10:14:42

jettyyy 发表于 2013-9-21 09:15
感覺很吃資源啊><

貌似主体的建模建模思路可以改进下~详见5楼

--村长--- · | 发表于 2013-9-21 20:28:18

好强大！！！

amen12 · | 发表于 2013-9-22 14:46:52

电路图看不清楚啊，，，，，，，，，，，，，，

24255264 · | 发表于 2013-9-22 18:24:22

效果很好！顶一个！！

24255264 · | 发表于 2013-9-22 18:26:38

看到楼主的作品，我也想看看网校的课程了。
楼主是在哪个城市工作的？你们做曲线建筑的机会多吗？

cerry_1984 · | 发表于 2013-9-22 19:33:34

好漂亮~赞一个~

qqwgs1149 · | 发表于 2013-9-24 17:24:58

你好同学，看了你的规划模拟觉得很震撼，我对犀牛算是刚刚入门，看了你提到的网校课程，我也想系统的学一学，请问方便给我一份犀牛的入门教程嘛？不甚感激啦！

心正线直 · | 发表于 2013-9-26 15:02:40

好强大！！！

lemony · | 发表于 2013-9-26 21:11:13

来看下~~

Mengliuli · | 发表于 2013-9-29 09:27:32

很厉害的样子[s:146][s:146]

ttixx · | 发表于 2013-9-29 15:37:51

wyx10022 发表于 2013-9-21 08:51
非常棒！已入选2013年度GH班优秀学员作业

希望继续保持创新的思维……再接再厉…… ...

每每看的这样的模型，心之为之动摇，超赞超强悍，准备进军参数化建模，敢看了免费的教学视频，有点晕了，我思路不详，咋办

wyx10022 · | 发表于 2013-9-29 16:24:07

ttixx 发表于 2013-9-29 15:37
每每看的这样的模型，心之为之动摇，超赞超强悍，准备进军参数化建模，敢看了免费的教学视频，有点晕了， ...

网校有建筑GH班、工业GH班，可以根据专业选择……

如同突然乜 · | 发表于 2013-9-30 01:39:20

好难啊。。。。。。。。。。。。。

louiscll · | 发表于 2013-9-30 14:07:47

顶一个支持一下

louiscll · | 发表于 2013-9-30 14:07:57

顶一个支持一下

nightawk · | 发表于 2013-9-30 18:05:19

有没有详细的建模思路和电池啊

wiku · | 发表于 2013-10-1 22:52:08

中间突然那么高是怎么做到的？可以控制突起的位置么？还是说随机的？

wiku · | 发表于 2013-10-2 00:13:55

五楼的图看不了了，求补图

S65510630 · | 发表于 2013-10-2 15:12:00

wiku 发表于 2013-10-1 22:52
中间突然那么高是怎么做到的？可以控制突起的位置么？还是说随机的？

点干扰的思路，我是直接提取了整个地块的中心点做的，当然也可以自己设置，额补图什么的= =好吧等开学回了学校我再整整吧，不好意思啦~

ZPAD_1 · | 发表于 2013-10-8 22:37:42

看不太清楚，麻烦楼主大概说一下形成的已经步骤思路。。有清晰点的电池图就更好了

ltyvip · | 发表于 2013-10-17 16:39:56

牛掰八佰伴八佰伴八佰伴

lwx · | 发表于 2013-11-5 14:19:16

感觉好强大啊

corp · | 发表于 2013-11-5 20:04:01

有电池文件么……愿买！

zero0822 · | 发表于 2013-11-5 22:01:14

先收藏，有时间研究一下

メ过Ю客 · | 发表于 2013-11-19 17:12:07

望尘莫及呐。。。。。。。膜拜。。
