关于Rhino沿着路径旋转工具的常用方法（18楼还有介绍）

carrot

之前我在帖子 我眼中的犀牛常用的命令（不断更新ing）131楼有新命令.. 这个帖子中有提到关于沿着路径旋转这个工具的使用相关方法。但是我觉得还是有些地方没有说得很明白，这里我再详细的解释一次。

右击该命令，即沿着路径旋转...

那通常有哪些情况需要用到这个命令呢，又该注意什么呢...

参与人数 1	大洋 +10	收起理由
乌龙	+ 10	赞一个!

查看全部评分

dongbiling · | 发表于 2017-11-23 11:59:34

20楼

如图


下载附件保存到相册

2013-11-15 12:47 上传

用以上的轮廓线和路径线，先选择选取轮廓曲线(缩放高度)s = 否
看看效果如下
即旋转中心会产生高度落差，这个落差是由于路径本身的高度落差而造成的

群主，高度落差路径怎么画，比较快速的方法，求解

蚂蚁动力 · | 发表于 2018-7-5 14:49:26

18717798858 发表于 2018-4-8 20:03
楼主是真正的高手，感谢分享学习。可以帮我看一下，下图路径怎么建立，数字中间绿色不在同一平面上的线？感 ...

这个因为坡度是一样的，所以延伸到一定边界就是没有了，
如果想做平：建议刚开始延伸的那个线的间距尽量一致，比如你换一个黑体试试，
另外倒角改小。

rilgou · | 发表于 2017-5-5 11:37:43

蚂蚁动力发表于 2013-11-15 12:55
同样用以上的轮廓线和路径线，先选择选取轮廓曲线(缩放高度)s = 是
看看效果如下

为什么都按找你说的选了，但是出来形状还是不够平滑？？？？？？？？？？？？？最高点是统一了，但是不平滑

蚂蚁动力 · | 发表于 2013-11-14 13:07:48

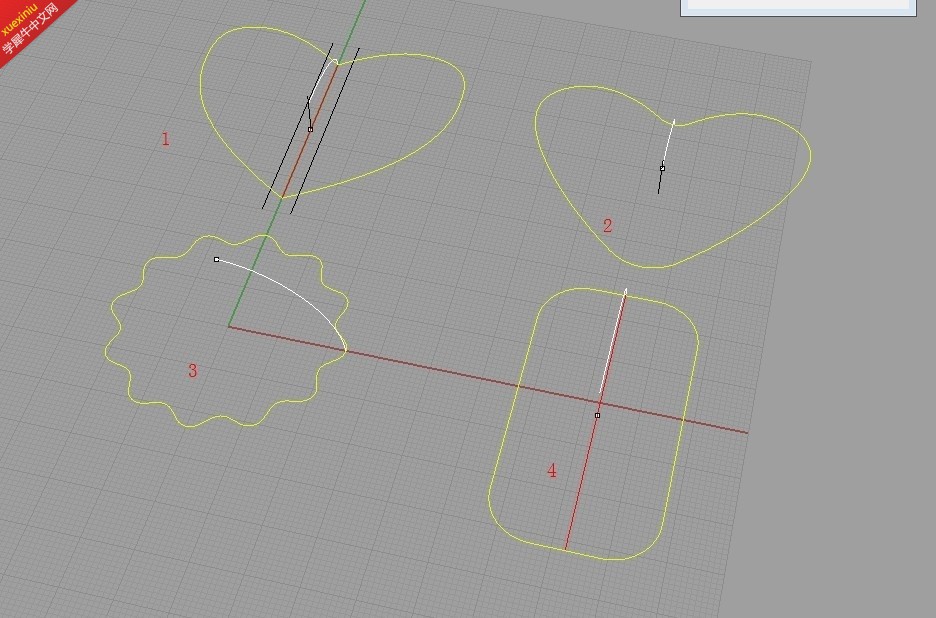

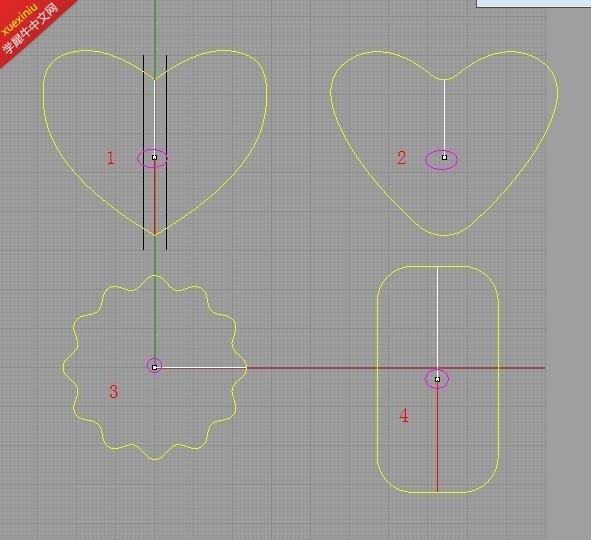

如图1、2、3、4 其中黄色的线是已经画好的路径线白色是截面轮廓线每一个点都是路径上的对称轴的中点...
其中图一的轮廓与图2的轮廓在于一个有锐角，一个倒角过...
可以看正视图来区别...

蚂蚁动力 · | 发表于 2013-11-14 13:16:26

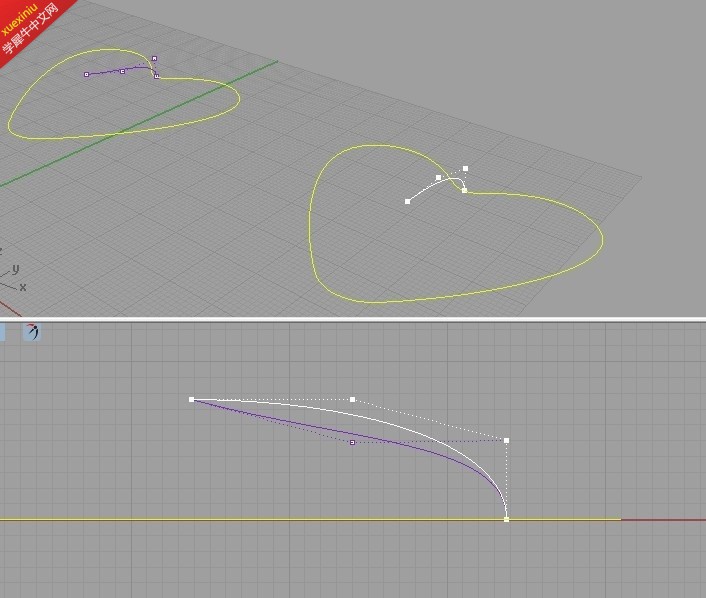

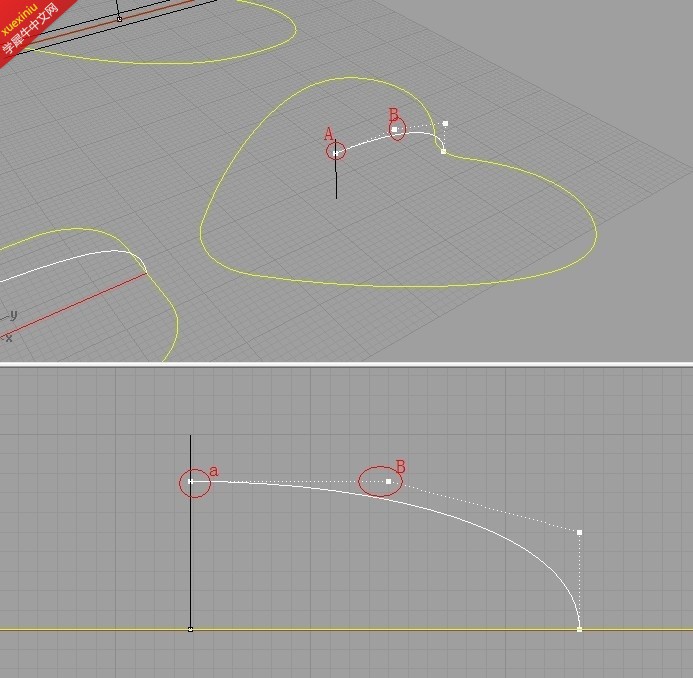

关于绘制扫描轮廓线的要求，即图中白色线的绘线要求

如图，AB 两个点，尽量平行于路径线，这样在成型后不会形成尖角
做两个示范看看

其中紫色的两个点不平行于路径线，而白色的是平行路径线，其成型结果如下

蚂蚁动力 · | 发表于 2013-11-14 13:18:27

本帖最后由蚂蚁动力于 2013-11-14 14:55 编辑

轮廓线，末端，没有垂直于路径平面的要求，只要求与路径接触即可

（大胆的想想，其实路径也可以做成波浪起伏的立体的大家可以试试，把那类似降落伞的边缘做成波浪起伏的 ..快！试试看！）

蚂蚁动力 · | 发表于 2013-11-14 13:23:24

另外我把四个图形都用沿着路径旋转工具来建模成型（如果大家对成型结果不满意，可打开构建历史工具，调整截面线，效果立马看到，无需重建...）
其中可以看到类似降落伞形态的这个东东，看似复杂，其实很简单就实现了吧....

蚂蚁动力 · | 发表于 2013-11-14 13:27:32

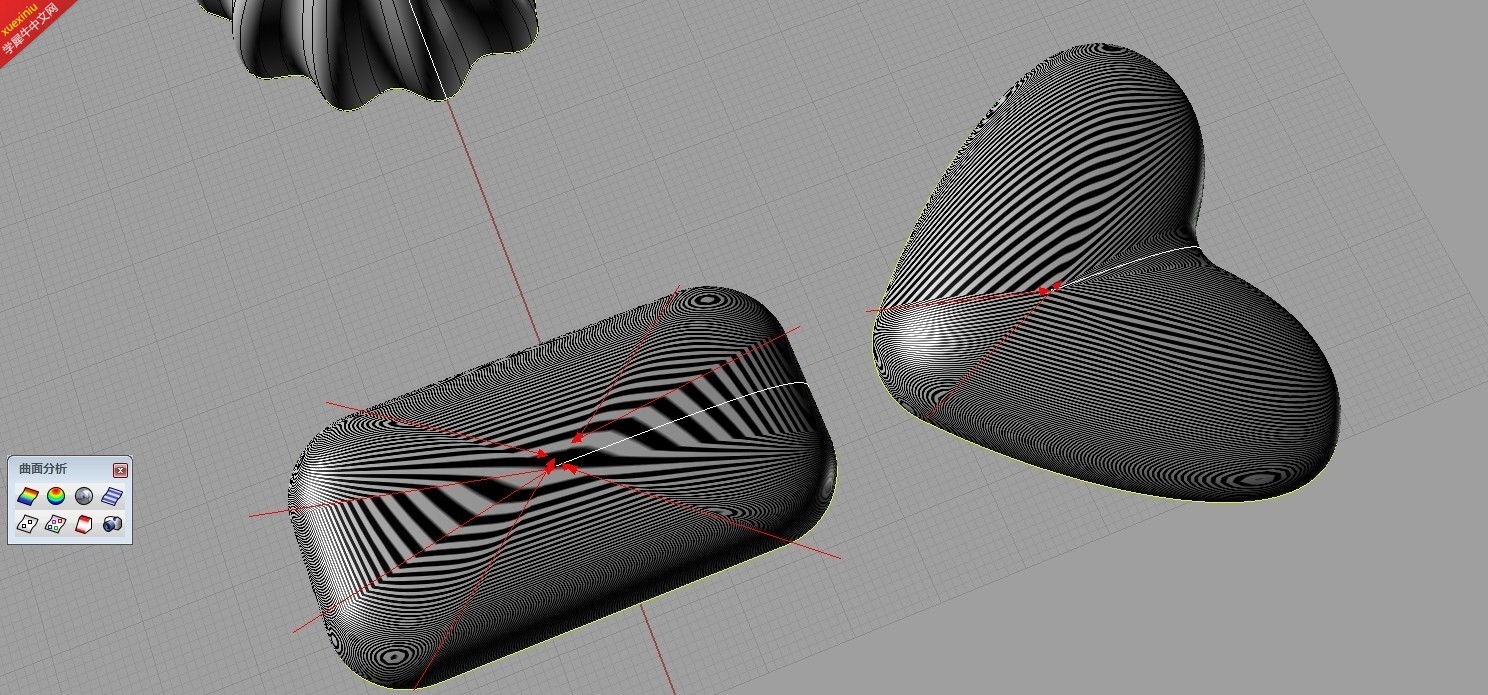

用斑马线检测一下，发现其曲面质量并不是很好，但是对于降落伞形的确绝对没问题。。
这意味着，中心对称的（类似圆啊，五角星东东中心对称的都适合用这个工具），但也不能说非对称的就不行了...

蚂蚁动力 · | 发表于 2013-11-14 13:34:44

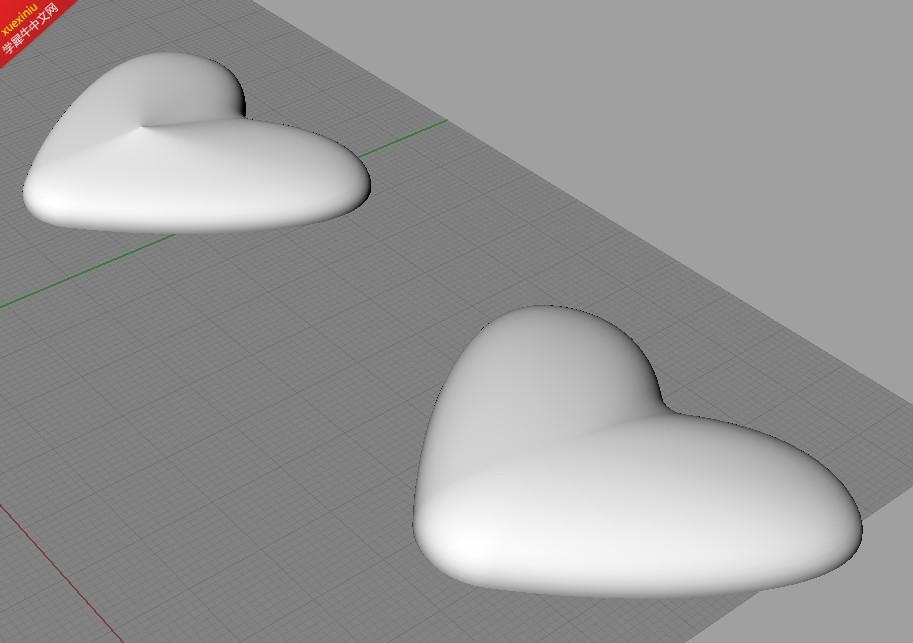

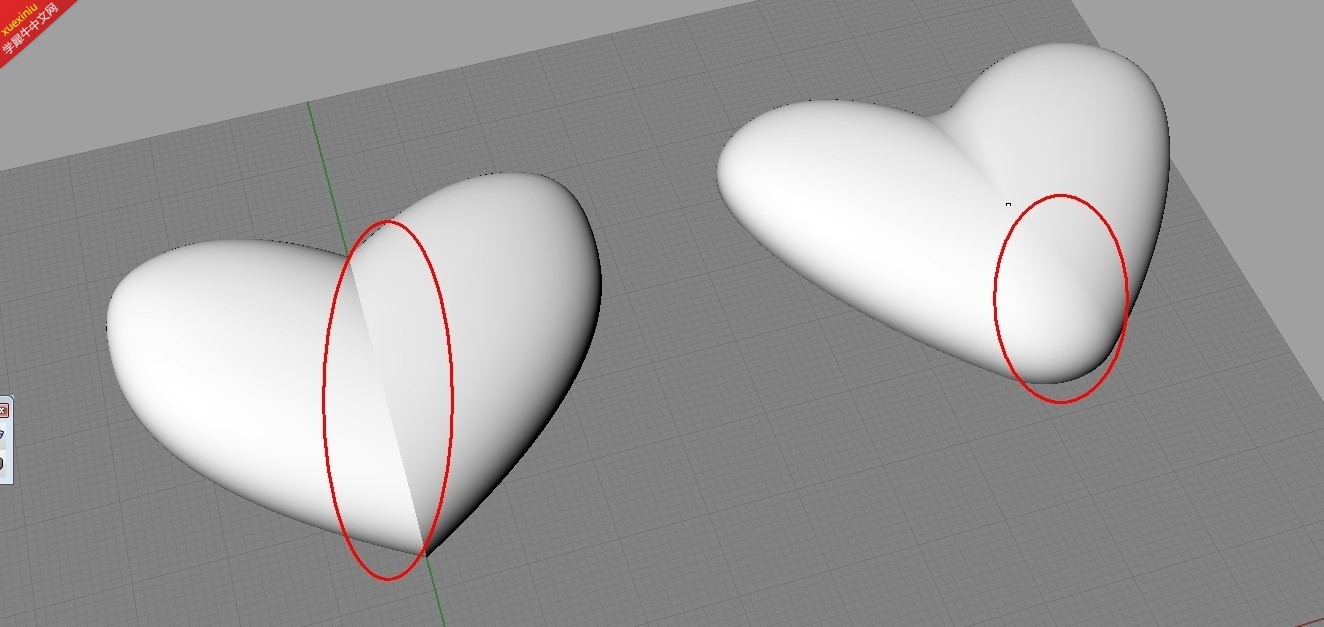

再讲两个心形的区别
如红色圈圈里示意，其中左边的是有明显的锐边的，但是右边的没有明显的锐边，原因在于右边的路径线是倒角过的，但是最终形成的表面却又不是很令人满意，这个时候我们该如何思考呢...

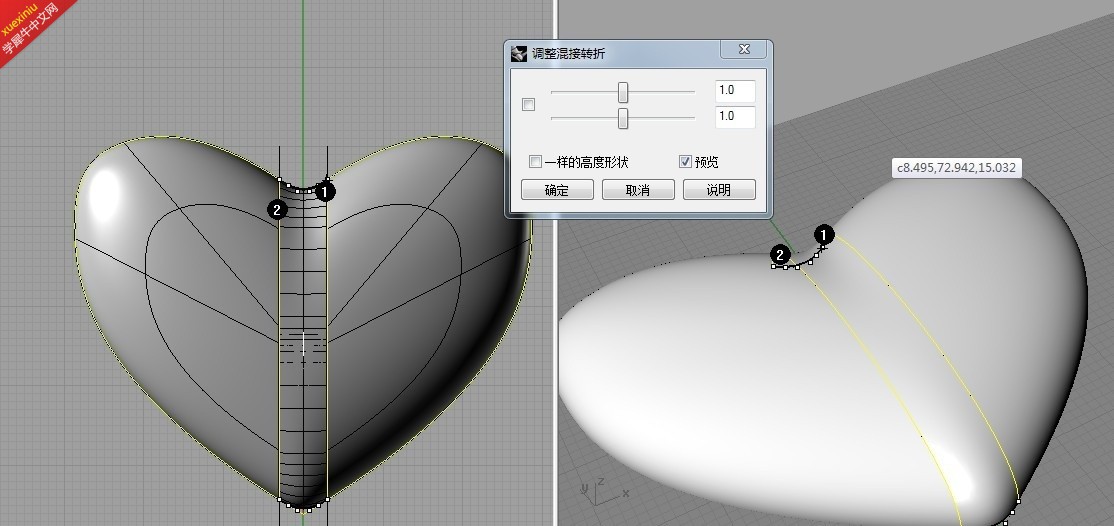

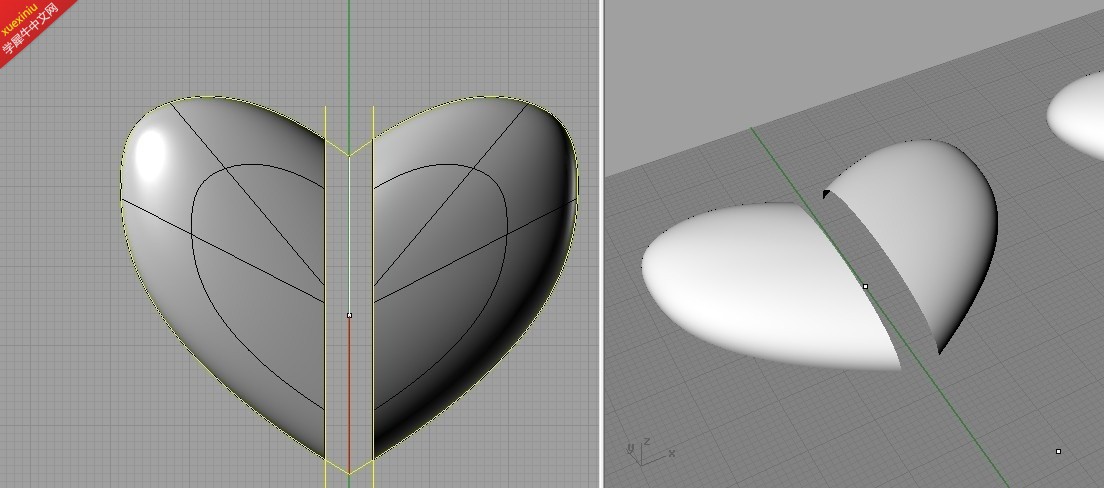

其实很简单，对于有锐边的心形，我们只需要把锐边减掉，然后混接曲面即可，快速又方便...

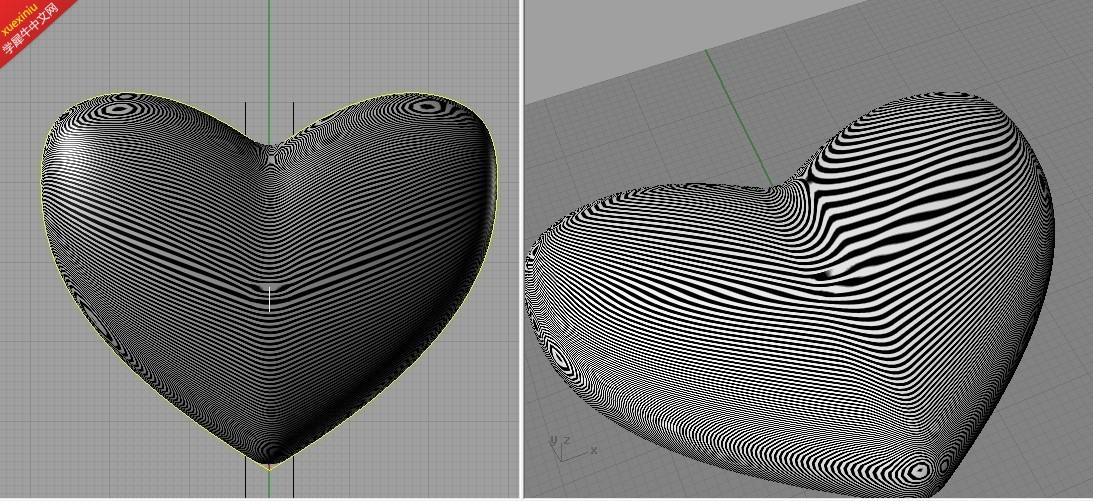

这样我们就大功告成。

蚂蚁动力 · | 发表于 2013-11-14 13:38:02

源文件，很简单的示意一下

沿着路径旋转.3dm (1.02 MB, 下载次数: 592)

zero0822 · | 发表于 2013-11-14 14:16:29

哇，第一次距离lz这么近

dennyzhao · | 发表于 2013-11-14 14:52:55

[s:135]大爱楼主

sevenpoem2012 · | 发表于 2013-11-14 16:50:28

楼主，混接曲面是那个命令啊？截个图看看。。新手。。

乌龙 · | 发表于 2013-11-14 18:46:59

赞一个。。。偶从没有这么细细的说过某一命令。。。

工设-小谢 · | 发表于 2013-11-14 21:47:45

楼主真的好有心~为楼主点无数个赞~:)

cnbalin · | 发表于 2013-11-15 09:24:37

不错，学习了！

sevenpoem2012 · | 发表于 2013-11-15 09:53:25

sevenpoem2012 发表于 2013-11-14 16:50
楼主，混接曲面是那个命令啊？截个图看看。。新手。。

昨晚回去听苏浪的课，还是知道了。。:$

遇见～阳光 · | 发表于 2013-11-15 09:54:34

把一个个简单的工具命令理解透了，在复杂的东西也可以画出来。

fstu-烟台NSU · | 发表于 2013-11-15 11:23:49

讲的很详细，学习了

蚂蚁动力 · | 发表于 2013-11-15 12:38:52

继续昨天的话题，关于沿着路径旋转里面，点击该工具，出现一个命令提示：选取轮廓曲线(缩放高度)s = 否
那么这么是与否有什么区别，使用环境又是什么呢

我做两个案例即可明白

蚂蚁动力 · | 发表于 2013-11-15 12:45:24

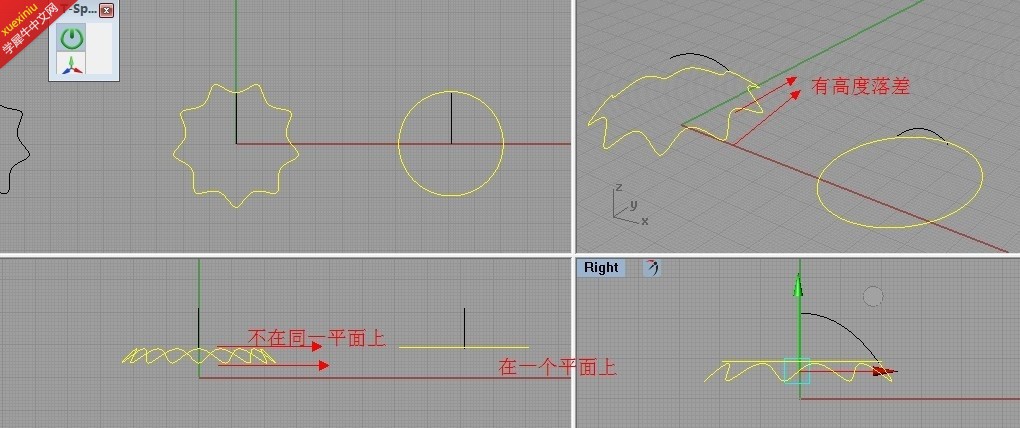

首先我要说明的是当我们路径线在同一平面上时候，这个缩放高度是没有任何意义的，
缩放高度只对路径线不在同一平面的路径线产生作用

那么这个缩放高度的作用和效果是什么呢..

蚂蚁动力 · | 发表于 2013-11-15 12:52:10

如图

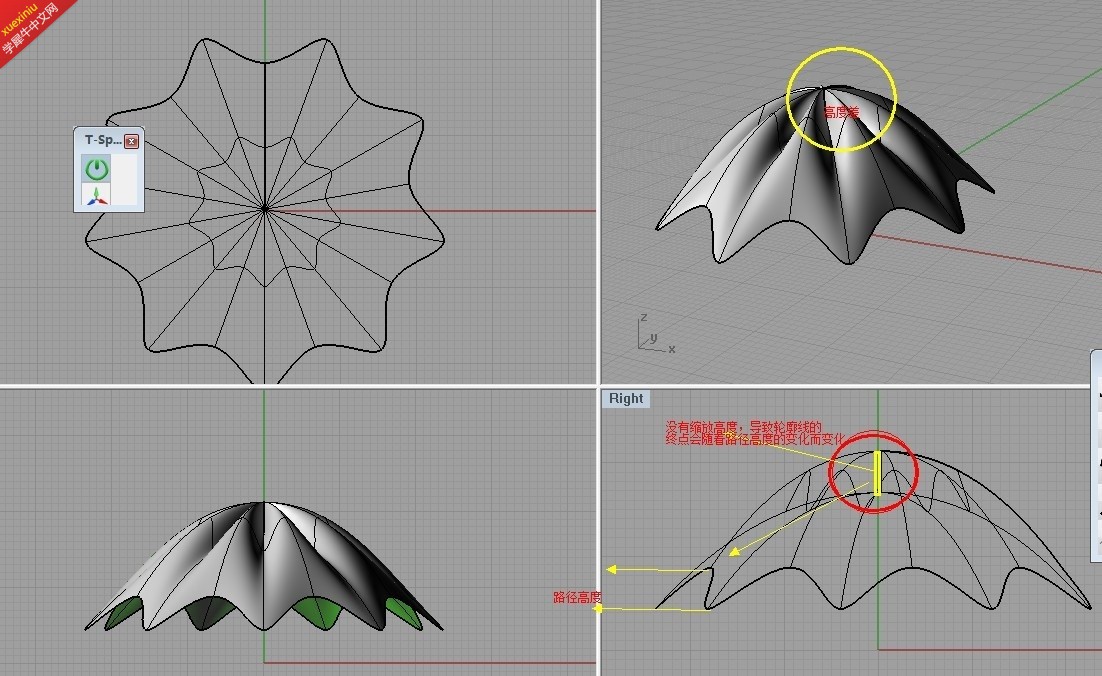

用以上的轮廓线和路径线，先选择选取轮廓曲线(缩放高度)s = 否
看看效果如下
即旋转中心会产生高度落差，这个落差是由于路径本身的高度落差而造成的

蚂蚁动力 · | 发表于 2013-11-15 12:55:43

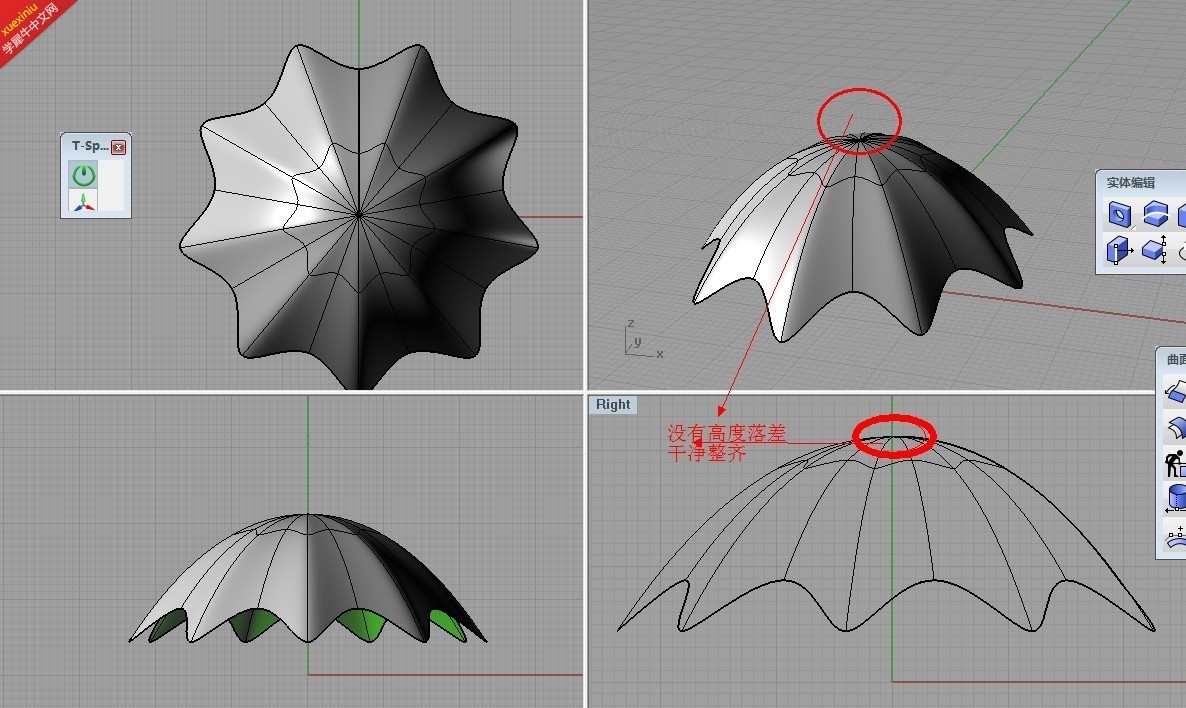

同样用以上的轮廓线和路径线，先选择选取轮廓曲线(缩放高度)s = 是
看看效果如下

缩放后的中点在一个旋转平面上，整齐光滑。

kchang90 · | 发表于 2013-11-16 01:12:58

蚂蚁动力发表于 2013-11-14 13:34
再讲两个心形的区别
如红色圈圈里示意，其中左边的是有明显的锐边的，但是右边的没有明显的锐边，原因在于 ...

楼主说的混接曲面,而是我在这儿没法生成前面的心性尖角啊?而混接曲面又不允许和线一起选

时空放逐 · | 发表于 2013-11-16 08:14:32

讲的好，学习了。

xiongxinghua · | 发表于 2013-11-16 08:25:41

蚂蚁动力发表于 2013-11-15 12:55
同样用以上的轮廓线和路径线，先选择选取轮廓曲线(缩放高度)s = 是
看看效果如下

太棒了,平時還沒發現呢...

dickflash · | 发表于 2013-11-16 16:56:50

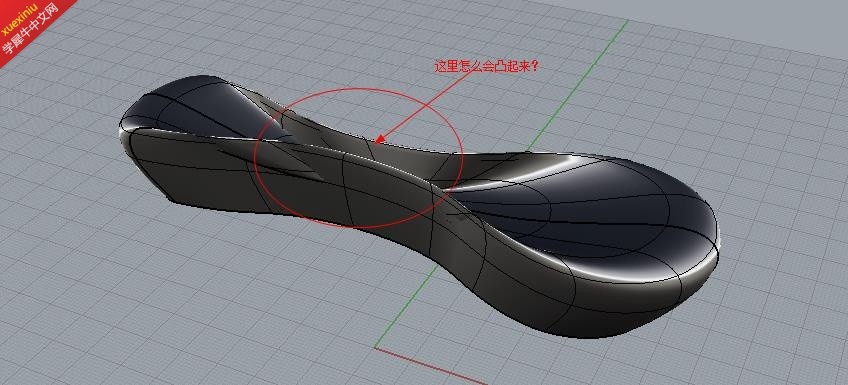

我是初学者，请问怎样将红色圈内部分凹下去和侧面衔接成曲面？是不是我轮廓线不对

帝豪 · | 发表于 2013-11-17 17:26:42

皇叔果真强大!

sevenpoem2012 · | 发表于 2013-11-18 14:34:29

sevenpoem2012 发表于 2013-11-15 09:53
昨晚回去听苏浪的课，还是知道了。。

呵呵，还好，这几天计划这犀牛入门来着。

可可籽 · | 发表于 2013-11-19 17:10:24

蚂蚁动力发表于 2013-11-14 13:27
用斑马线检测一下，发现其曲面质量并不是很好，但是对于降落伞形的确绝对没问题。。
这意味着，中心对称的 ...

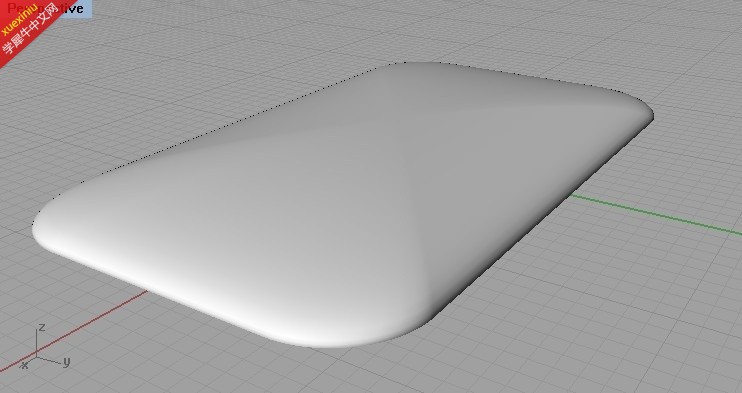

楼主那这种长方形的路径旋转后曲面不平滑要怎么解决啊？好像混接曲面也不管用啊

sevenpoem2012 · | 发表于 2013-11-19 18:44:33

蚂蚁动力发表于 2013-11-15 12:52
如图

用以上的轮廓线和路径线，先选择选取轮廓曲线(缩放高度)s = 否

loft生成的曲面有很多缝合线，不是结构线，如何把这些缝合线（比较粗一点的线）变成结构线，整个物体变成统一

limuxing · | 发表于 2013-12-19 21:40:11

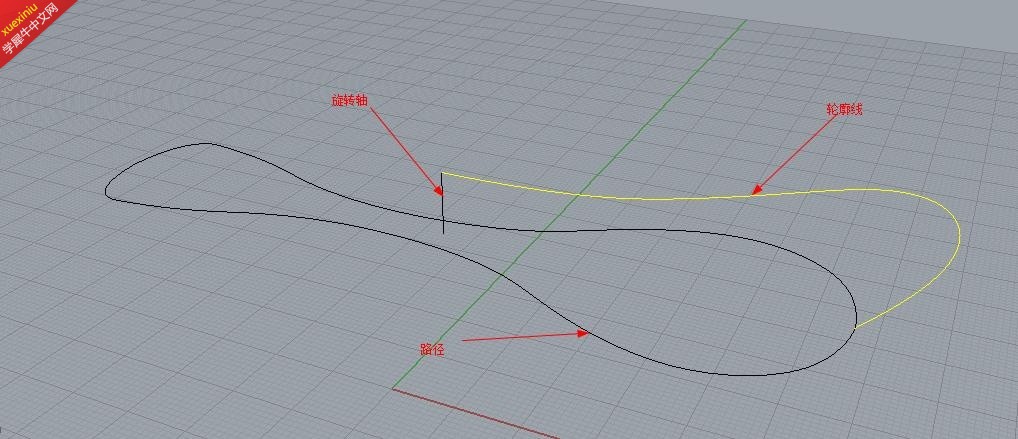

我在做电水壶旋转的那个圆轴的时候要用到旋转成型命令的右键——沿路径旋转，可我装的rhino5.0中没有右键中的沿路径旋转命令，所以想问问
