一个结构的受力分析

感谢Kodg发表的一个张拉模的结构模型，我想用这个模型做一下受力分析，见图1

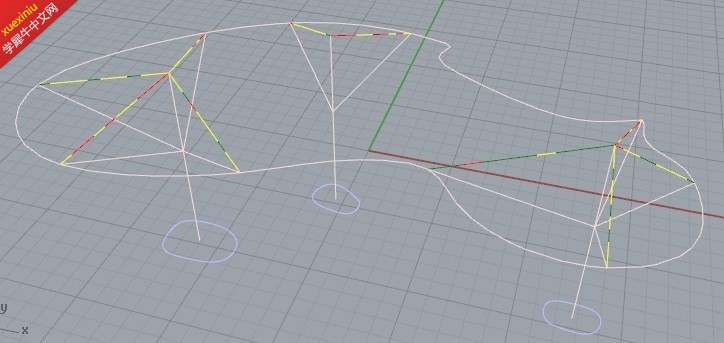

首先搭建简易的受力模型图

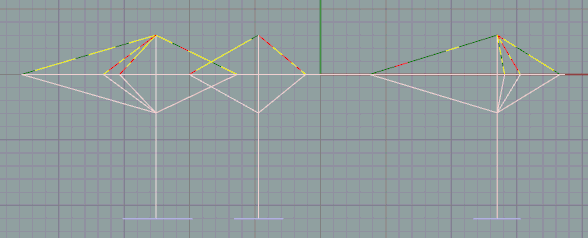

彩色的是受拉钢索，粉色的是受压杆件，给整体结构施加重力时可以看见结构往下沉，有明显压缩的迹象，这与实际经验相符。

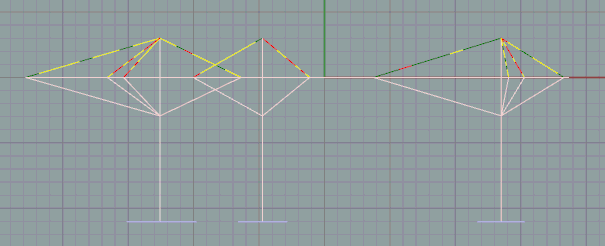

可以看见受拉钢索颜色的变化，即瞬间受力的变化，最终稳定下来后，越接近红色的意味着受力越大。这说明这个结构能够立的住，但是如果施加一个水平力的话，就会发现整体结构会朝一个方向倾斜。

这说明这个结构是个不稳定结构。

如果我们加上张拉膜再看下结果

倾斜的幅度加大了很多，膜对整体的结构稳定起了副作用，膜的张力越大，越不利于结构的稳定，所以应该是原图的结构实际是不稳定的结构，我不知道原图是否有建成的，如果有的话，那就纯粹得依靠三根圆柱的截面大小来抵抗水平力了，有点不经济，不过如果只是建筑小品的话无所谓，此贴纯属娱乐，呵呵

参与人数 2	大洋 +4	收起理由
Mr.More	+ 1	很给力!
kodg	+ 3	赞一个!

查看全部评分

tiancaidashu · | 发表于 2016-8-27 17:13:16

大神！有问题请教！！整个逻辑思路太复杂了，还得慢慢研究，现在想问个问题就是关于其中的一个运算器，就是mesh dual，请问这个运算器在这个逻辑中有什么作用呢？好像是求出了一个mesh的对偶mesh？这个意义是什么呢。。。

C00O00PY · | 发表于 2014-4-30 20:09:59

kodg 发表于 2013-11-22 22:59
这个问题从提出到答复很感谢你一直关注而且专门抽出时间一直在围绕着这个问题在做进一步思考谢谢你 ...

大神级别的

dcjxb · | 发表于 2014-4-7 21:04:49

就是weavebird下面extract下的dualgraph,可以改变M的值0 1获得不同效果

kodg · | 发表于 2013-11-22 22:59:32

这个问题从提出到答复很感谢你一直关注而且专门抽出时间一直在围绕着这个问题在做进一步思考谢谢你

kodg · | 发表于 2013-11-22 23:13:08

这个方案是在网上看到的他是作为一个遮阳架构与建筑连体由建筑边缘牵连着可能这在结构上可以改善如果单独的话确实也不稳定

kodg · | 发表于 2013-11-22 23:27:23

当然可能是我前面提问题的时候提供的图不够完整吧让你误解了

hf0419001 · | 发表于 2013-11-23 00:51:42

对于楼主的电池表示膜拜了。
膜构造只承受自重和张力以及一些外部因素如风雪荷载，是一种自然形成的建筑形态。当然膜肯定是会对结构产生拉力，但是支撑结构的形变相对于膜是微乎其微的，所以需要把支撑点全部锚固设成刚性的，楼主有一篇拉伸六边形的类似。袋鼠只是模拟一些物理现象，和有限元软件及一些GH的力学分析插件还是有本质区别的。三根结构柱与地面是刚性连接，都知道压杆稳定，所以说这个结构必然是会产生弯曲的，更别说平行风力的影响了。不过从楼主的图中可以看到，支撑与膜的形变是一个数量级的，在这种情况下倒是能够很直观的看到结构的形变效果。

dcjxb · | 发表于 2013-11-23 06:39:05

hf0419001 发表于 2013-11-23 00:51
对于楼主的电池表示膜拜了。
膜构造只承受自重和张力以及一些外部因素如风雪荷载，是一种自然形成的建筑形 ...

非常感谢你的分析，有两点我需要再解释下。
第一，这个模型不光是可以看成是对张拉膜的受力分析，如果把膜换成钢架加玻璃的曲面玻璃形式的话也可以成立，这样它的自重对整体结构的影响还是很大的，只需要把膜的杆件的stifness设大，并且restlength设置成原来杆件长度既可。
第二就是膜的外围点应该是不能设成锚点的，因为一旦是锚点的话，膜的外轮廓将不会随着不规则轮廓钢架的变形而产生随动，它将永远固定在某个高度，轮廓永远固定了，膜受力产生的变形只会出现在内部各点了。这个受力过程这样假设会比较有意思，就是膜的张力拉动外轮廓的不规则钢架，钢架的变形再传给拉锁，拉锁最后把力传到柱子，由柱子传到地面，这样的假设其实是看成一个连动的过程，这个连动的过程模拟我觉得是比较有意思的地方，所以我夸大的变形的范围。

dcjxb · | 发表于 2013-11-23 06:43:42

kodg 发表于 2013-11-22 23:27
当然可能是我前面提问题的时候提供的图不够完整吧让你误解了

再次感谢Kodg兄提供的课题，使我有机会做一次对袋鼠力学模拟的实际应用练习

乌龙 · | 发表于 2013-11-23 09:41:27

高手啊。。。求大神指点。。[s:186]

与尘埃共舞 · | 发表于 2013-11-23 10:23:20

真的好膜拜。。

kodg · | 发表于 2013-11-23 11:24:08

确实整个电池图很赞但是还是很多不解不知能否解释下这几个各表示什么或者能否分享下电池图文件

hf0419001 · | 发表于 2013-11-23 14:47:26

dcjxb 发表于 2013-11-23 06:39
非常感谢你的分析，有两点我需要再解释下。
第一，这个模型不光是可以看成是对张拉膜的受力分析，如果把 ...

你说的这个算是纯骨架了，我也经常见到，和真正意义上的膜结构有区别，基本可以看成一般幕墙系统，全部钢结构网架都是承重体，所以跨度面积有限制。不过这个模拟是很有意思，相当于搭了个大型的帐篷。

dcjxb · | 发表于 2013-11-23 15:19:24

这是犀牛5.0和GH00964的文件，里面有各个曲线和力的说明

一个张拉膜结构的分析1_RhinoAutosave(19196).3dm (222.72 KB, 下载次数: 482)

lianin · | 发表于 2013-11-25 15:11:27

很好的课题

lianin · | 发表于 2013-11-25 15:24:53

楼主存个4.0的版本

dcjxb · | 发表于 2013-11-25 20:49:15

lianin 发表于 2013-11-25 15:24
楼主存个4.0的版本

一个张拉膜结构的分析1_4.0.3dm (214.95 KB, 下载次数: 120)

lianin · | 发表于 2013-11-26 10:12:18

dcjxb 发表于 2013-11-25 20:49

THANK U!!!!!!

lianin · | 发表于 2013-11-26 10:33:16

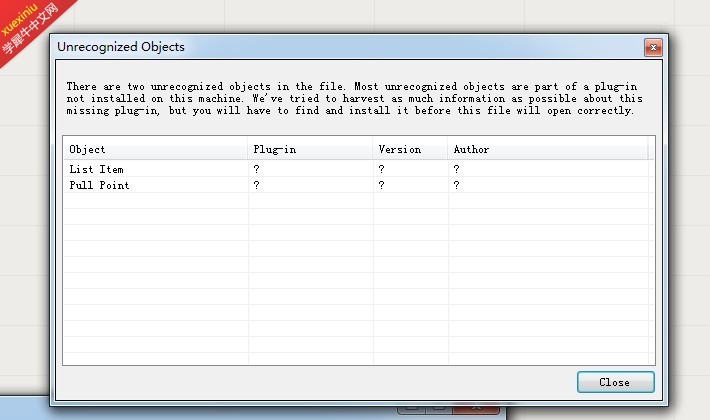

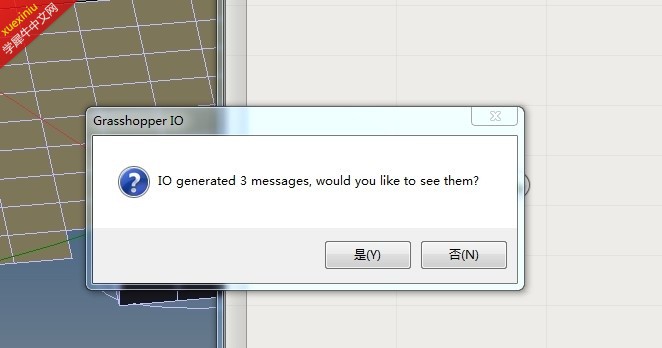

一直没搞明白出现这种情况什么原因？版本低？我的版本0.9.0014

woheni2008 · | 发表于 2013-11-28 02:12:05

犀牛越来越牛了，土木工程的也可以搞了。

C00O00PY · | 发表于 2013-12-7 21:47:59

越来越膜拜了 B哥就你这三个月的成果我是几年了

如斯 · | 发表于 2014-2-18 21:57:45

这几天正在摸索这种受力分析方式，膜拜lz了

riceoo · | 发表于 2014-2-19 09:30:04

膜拜！支持一下

Mr.More · | 发表于 2014-4-3 21:03:55

那个meshdual的插件在哪儿找的到呀，我找了半天都没找着

L_13 · | 发表于 2014-4-11 23:08:32

这个很棒啊！

332406004 · | 发表于 2014-4-14 23:12:04

感谢楼主已经下载慢慢学习中！

LEWISAS · | 发表于 2014-4-22 08:15:12

[s:189]看的简单。。就是不会啊。

寒枫ggg · | 发表于 2014-4-30 12:48:55

真心是复杂的不得了的啊

水水风 · | 发表于 2014-5-6 10:19:46

厉害啊！！

88931173 · | 发表于 2014-6-25 23:42:52

[s:189][s:189][s:189][s:189]赞，正在学习这个
