求助 GrassHopper 图片取样 教程

最近遇到一个棘手的问题，
有一个工程，外墙是铝板幕墙，
甲方要求把一副画：富春山居图，做到铝板幕墙的表面

想要通过，铝板表面的圆孔的疏密，大小，来刻画这样一副画，抽象点就行了，
等方案给甲方通过了，然后出图给铝板加工厂，加工这样的带圆孔的铝板。

但是本人现在遇到了难题，不知道如何实现，

求救各位高手，还有老师。。

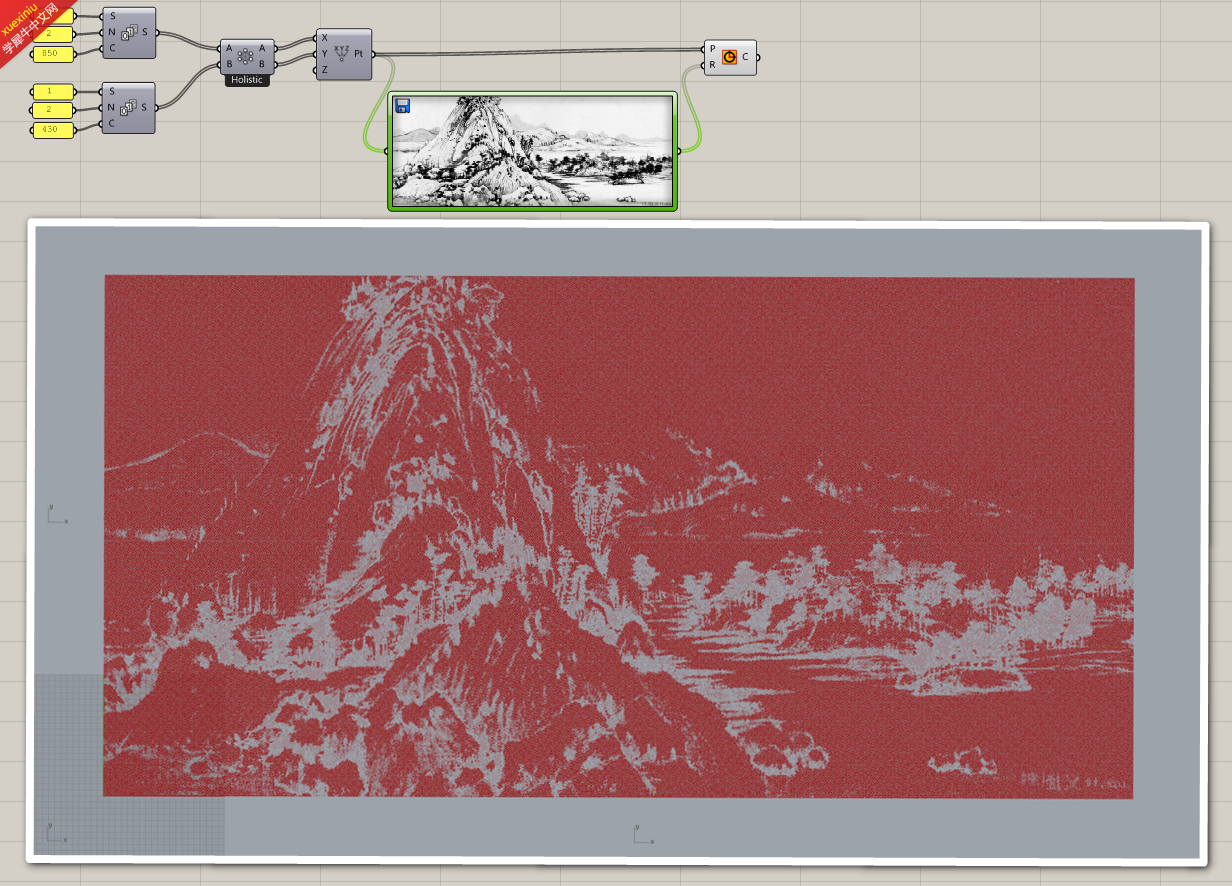

这样就可以了，不过这是最简单的一步，难的是怎么有理化。我的思路是根据建筑的尺度和单块铝板的尺寸，把整体模型划分成若干块铝板，计算每一块铝板的穿孔率，再根据加工的需要和效果，提取十几块典型铝板加工，然后按照合适的位置出一个安装图，就大功告成了。个人思路，仅供参考

多谢老师，
我自己先消化下，不会再请教你

看到这个，更像是个PS的要求。;P

wp1935 发表于 2014-3-19 16:26
这样就可以了，不过这是最简单的一步，难的是怎么有理化。我的思路是根据建筑的尺度和单块铝板的尺寸，把整 ...

我按照您的电池图没有做出来。。。没有变化，请问是为什么？

adieux@sina.com 发表于 2014-3-19 21:50
我按照您的电池图没有做出来。。。没有变化，请问是为什么？

fuchun.zip (1.7 MB, 下载次数: 984)

2014-3-20 10:01 上传

点击文件名下载附件
注意一下点阵和图片尺寸的关系，还有就是图片输出的模式

为什么我打开了老师的电池图，打开后，只看到了电池，在犀牛里，没有看到相应的模型出来？？
不好意思，新人一个，问题似乎很幼稚

jiandan2006 发表于 2014-3-22 14:51
为什么我打开了老师的电池图，打开后，只看到了电池，在犀牛里，没有看到相应的模型出来？？
不好意思，新 ...

先把图片给那个图片运算器才行，右键单击image运算器，选image，设定压缩包里面的那个图片就行了

算是很解决问题的一个方法了。

wp1935 发表于 2014-3-19 16:26
这样就可以了，不过这是最简单的一步，难的是怎么有理化。我的思路是根据建筑的尺度和单块铝板的尺寸，把整 ...

在布孔时怎样才能控制孔的大小为固定的整数呢？

谢谢分享，学习

tanqian88 发表于 2016-12-15 23:14
在布孔时怎样才能控制孔的大小为固定的整数呢？

我也想问这个问题。。。

a'a'a'a'a

老师，图片输入到圆的半径一端，程序是怎么控制圆半径的大小和疏密的？

按照你的电池图导入进去没有图形出来

高手
