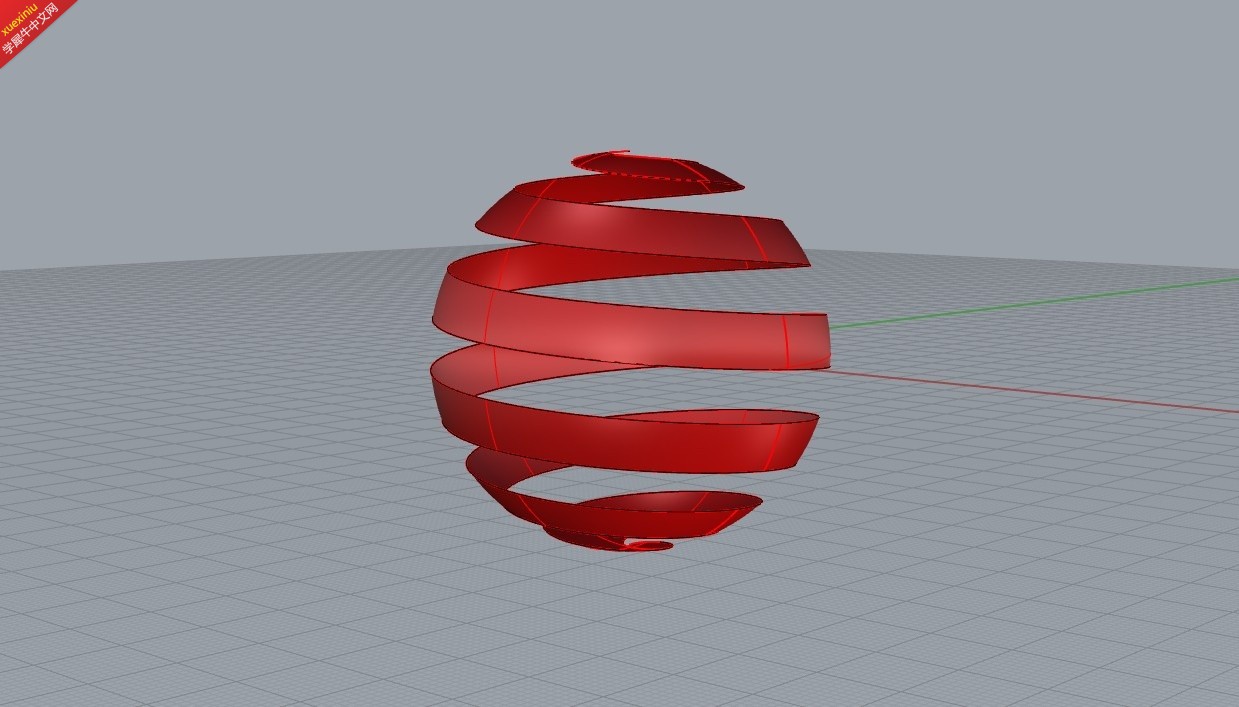

红点LOGO的制作方法与思路

本帖最后由 hill5188 于 2014-3-25 17:58 编辑

在问题求助版块发现有人问此问题, 这题第一眼感觉是很好解决的问题,但真动做手来有很多新手可能发现有很多问题,
很多论坛上的朋友提出了很多方法都可以做PULL螺旋线、用在曲面上画线，但我觉得这些方法只能做到最后可能达到只是视觉上的相同,但个人以这些方法做都感觉都不是很完美，线不好控制，做出来彩带宽度也不一样，不同使用者都能做出不同样子的模型，所以我想把我的思路与方法发上来，给新手学习，给老手参考，如可用就保留，不可用请一笑罢了，哈哈
本人第一发教程，不足之处请见谅

第一步：我们在顶视图建标准球体，大小自定，

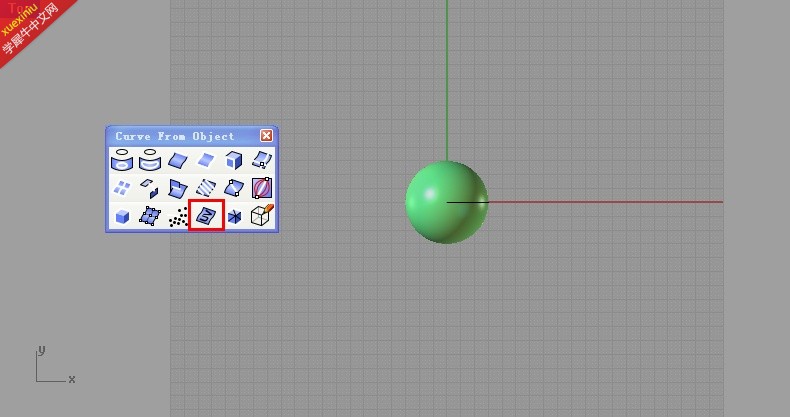

第二步：展开球体的的UV曲线，左键点击下图所示命令图标

思路就是要球体彩带的宽度做成相同的尺寸，为什么要这样做，其实球体面上的螺旋线经本人试验分析：如果以此线展开也是直线，只不过带着倾斜角的直线，彩带的宽度也就是如下图所示影响，

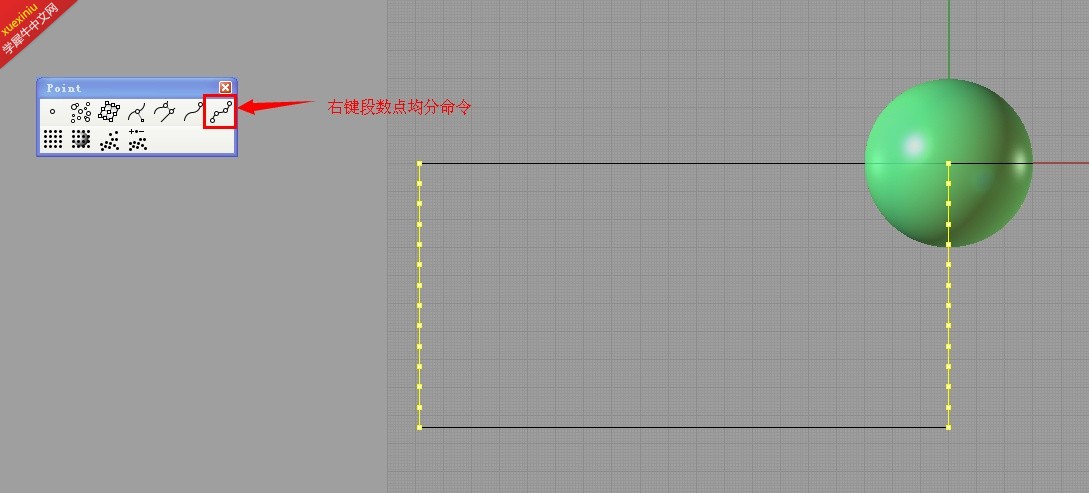

第三步，炸开并点均分第二步球体所展开的UV矩形的高度那两条边，均分数一样，我们可看作彩带球的镂空的宽度与留下来的带的宽度是一样的，那我示例就用点均分13段，（最好为单数分段）

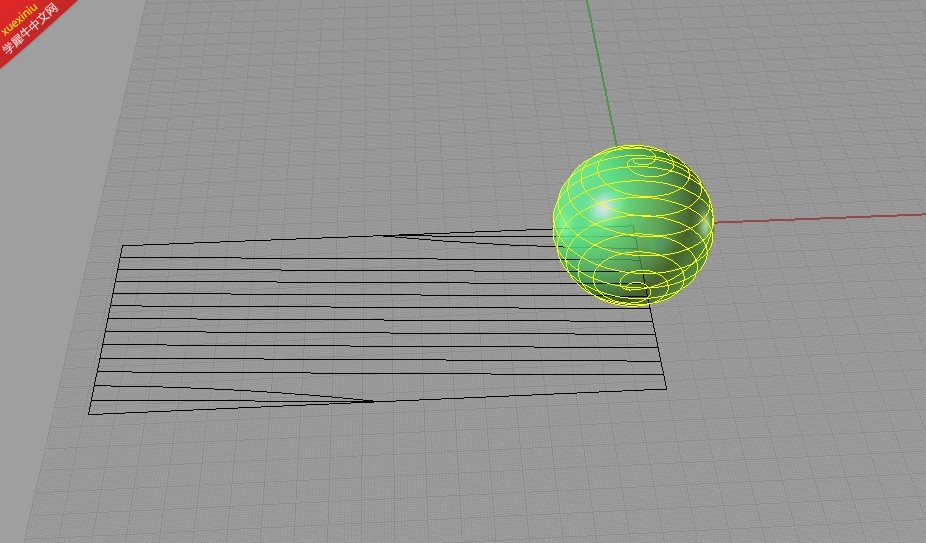

第四步，创建直线命令连接，对边起点与终点连线，高度落差两个点（为什么要这样，我后面再说），其余的线用复制命令，并把超出UV矩形外的直线修剪掉

第五步，球体彩带头与带尾的处理

第六步，删除均分分段参照点，并用下图所示命令把我们做的线与球体的UV线一并应用回到球面上去

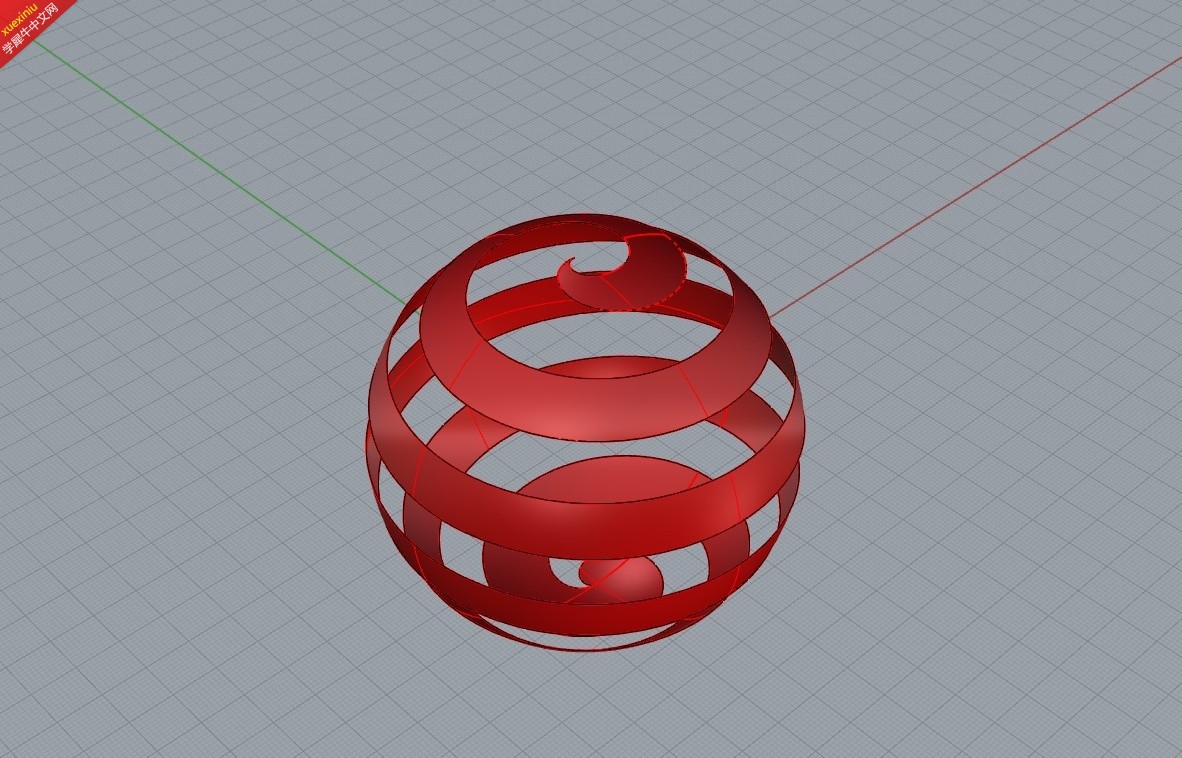

第七步，把球面上的线结合，再修剪球面，把需要镂空的面删掉，模型制作完成

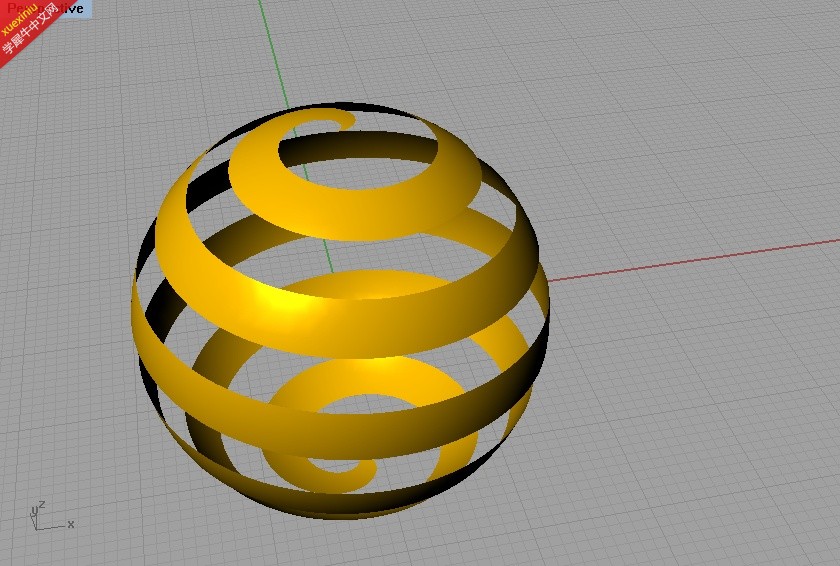

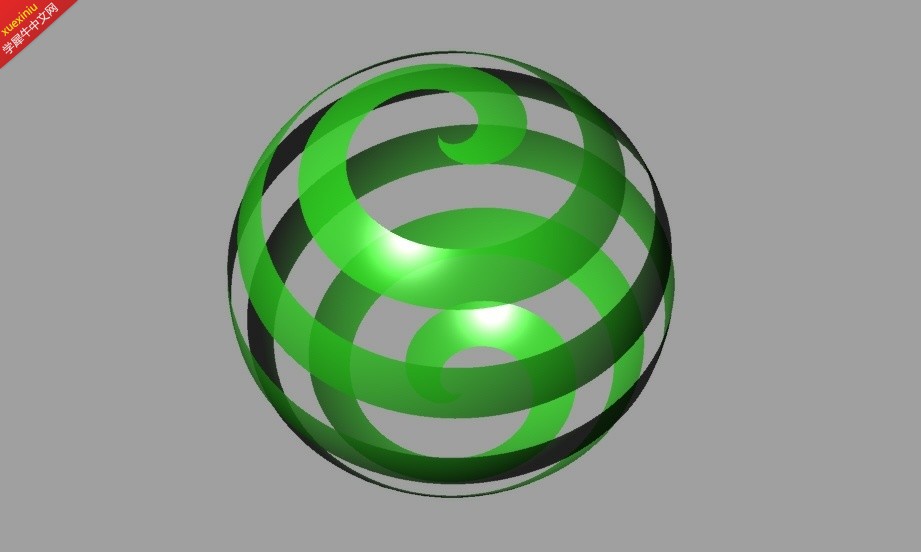

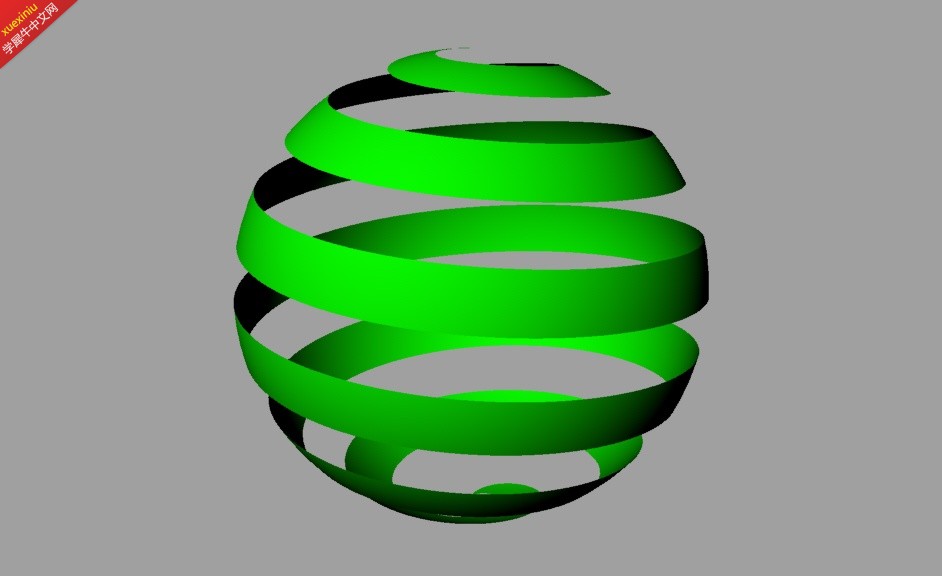

最后可以补充说一下第四步我们为什么连落差两点线，原因很简单我们要有镂空一条，以这方法知道，如果我们第四步要落差一点连线，那么我们就最终会得到在球体上一条连续的上下间隙相同的、精准的球体面上的螺旋线，
