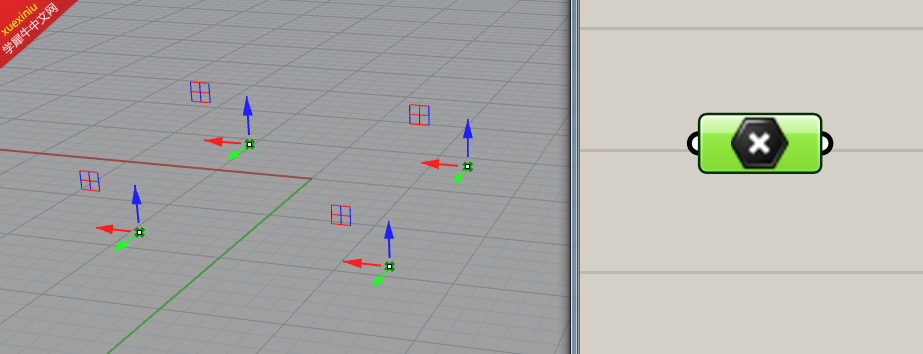

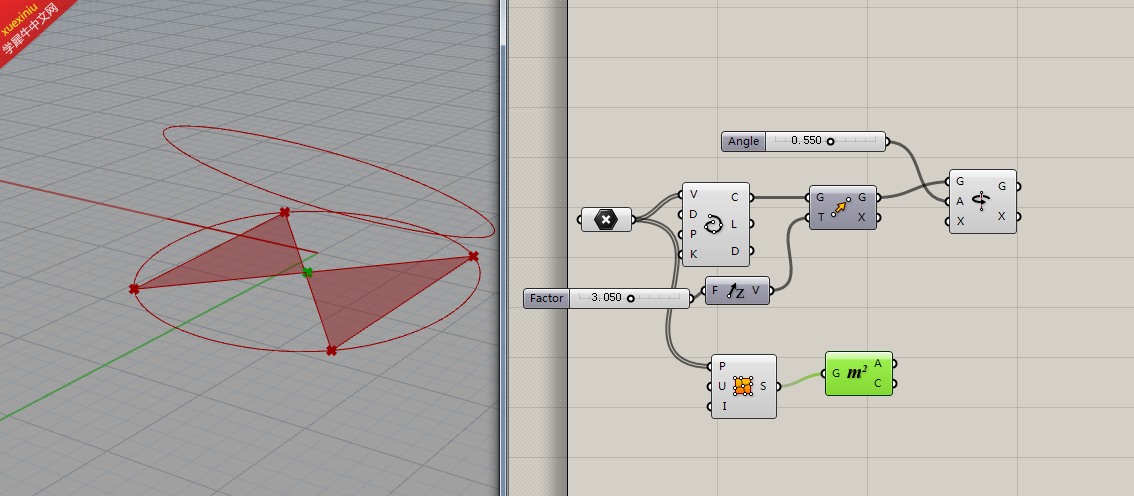

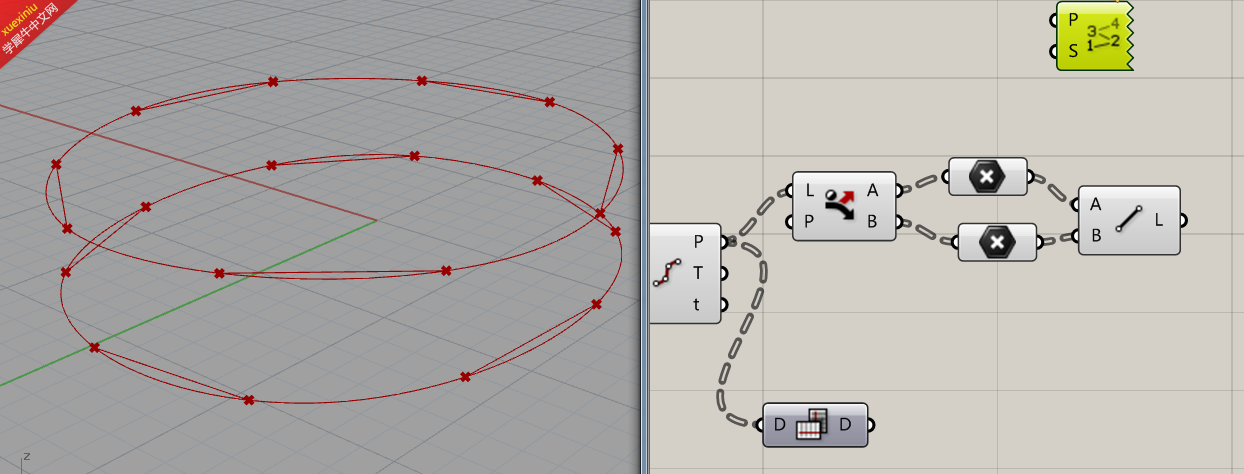

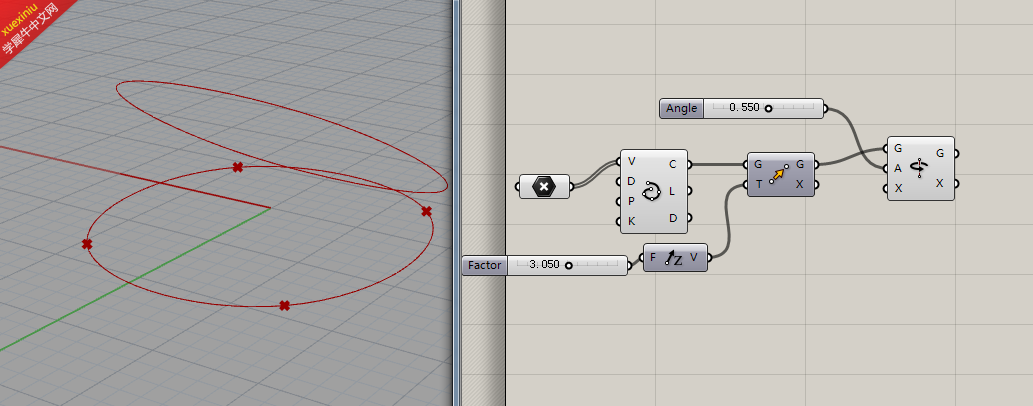

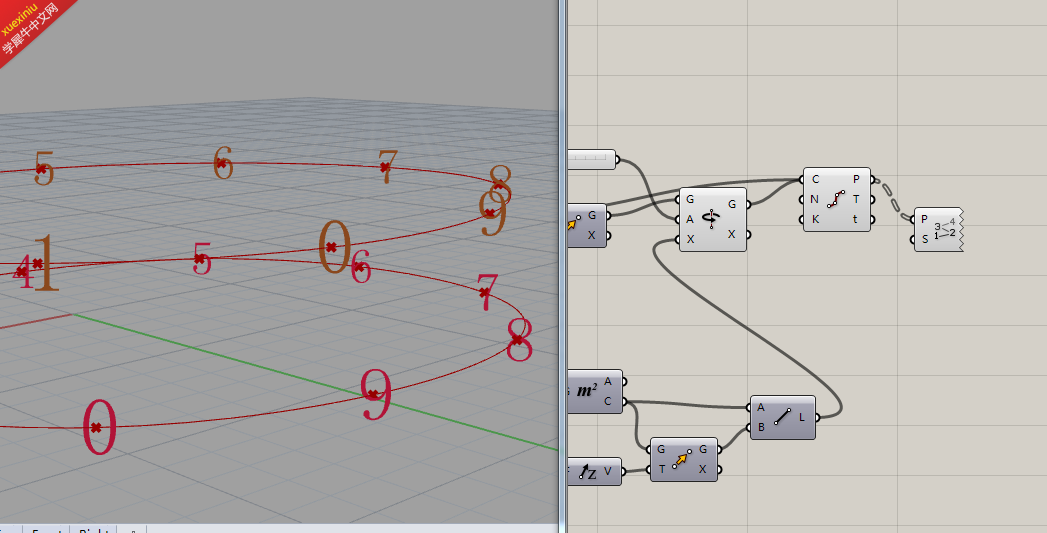

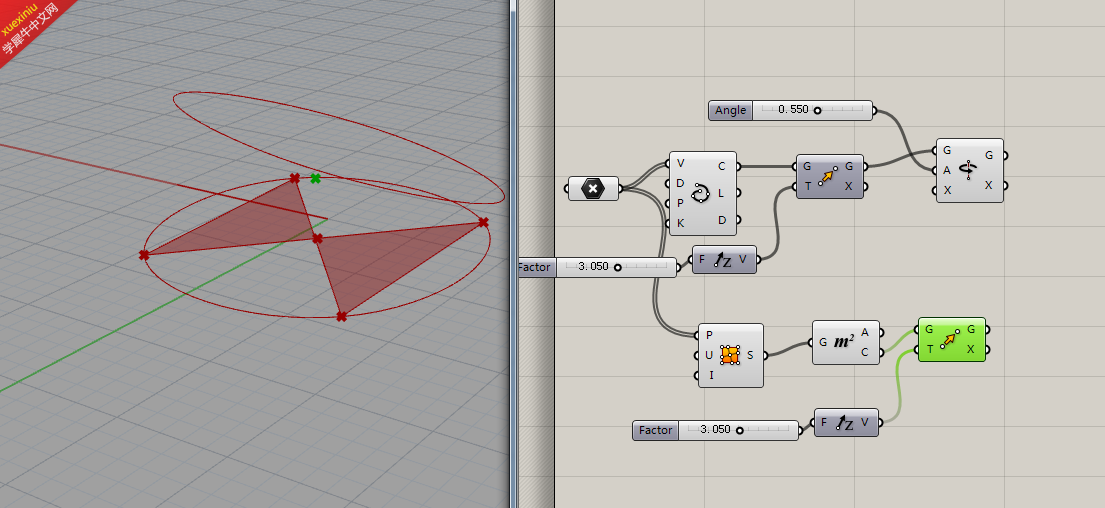

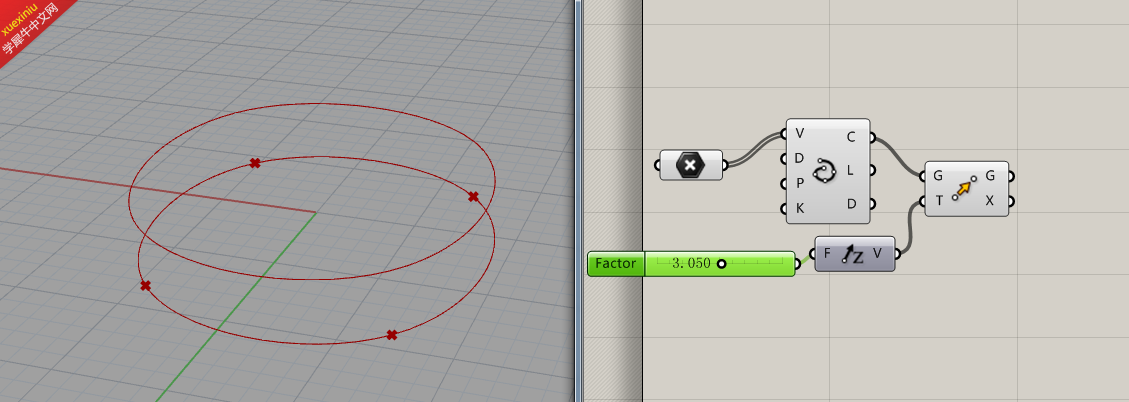

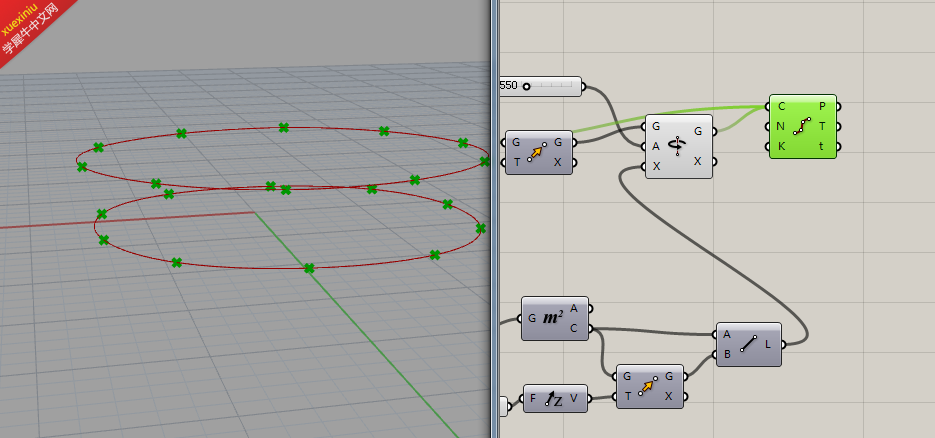

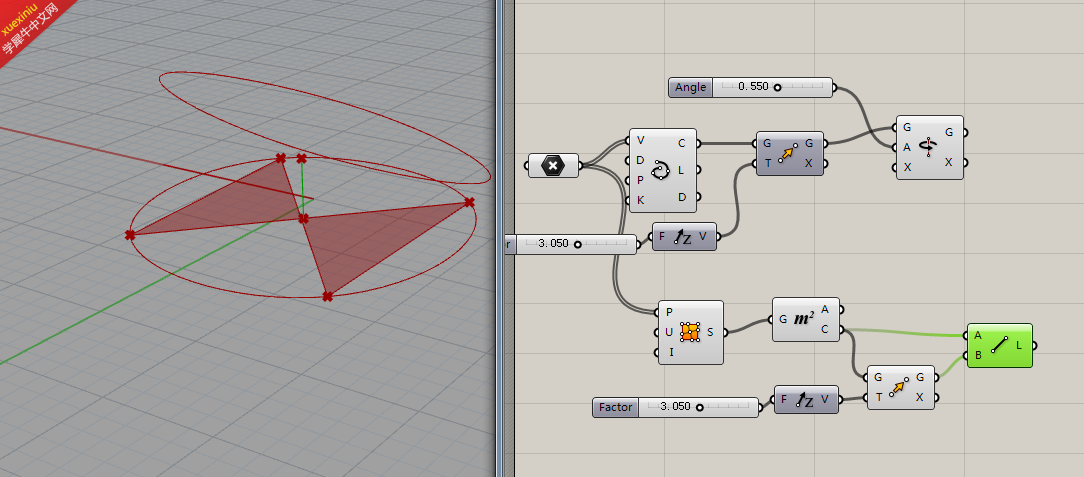

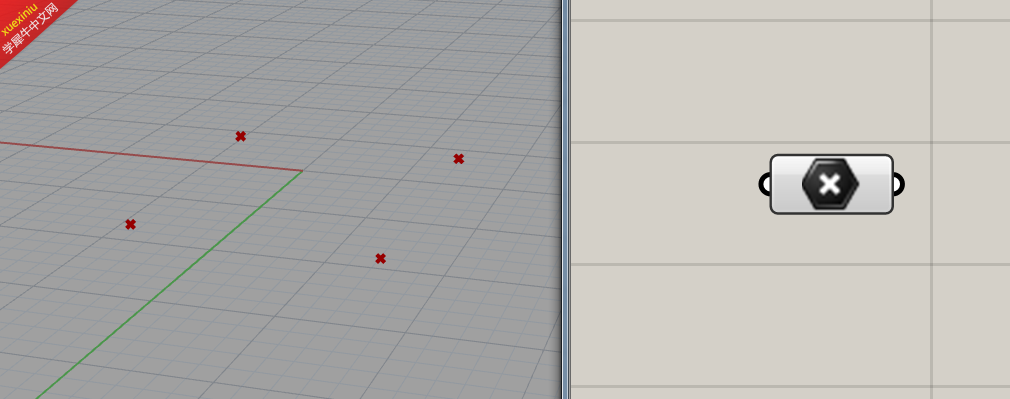

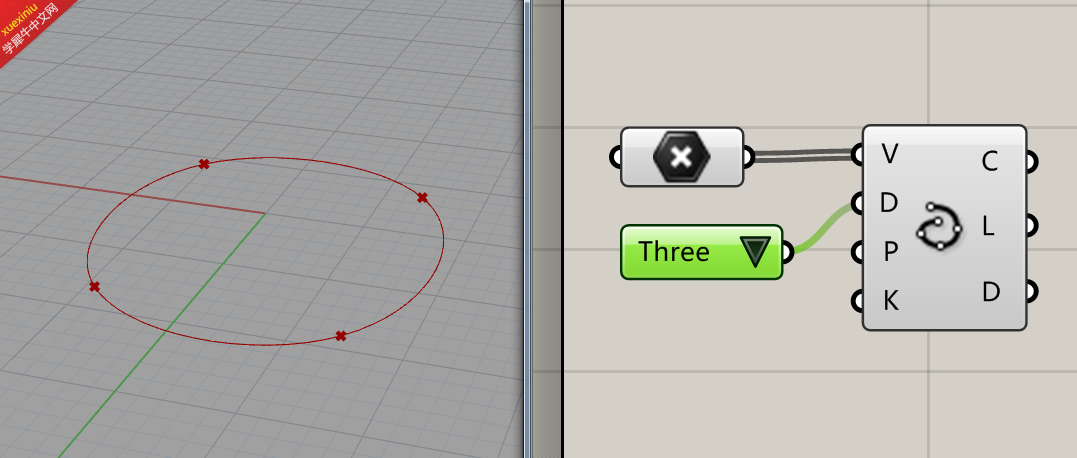

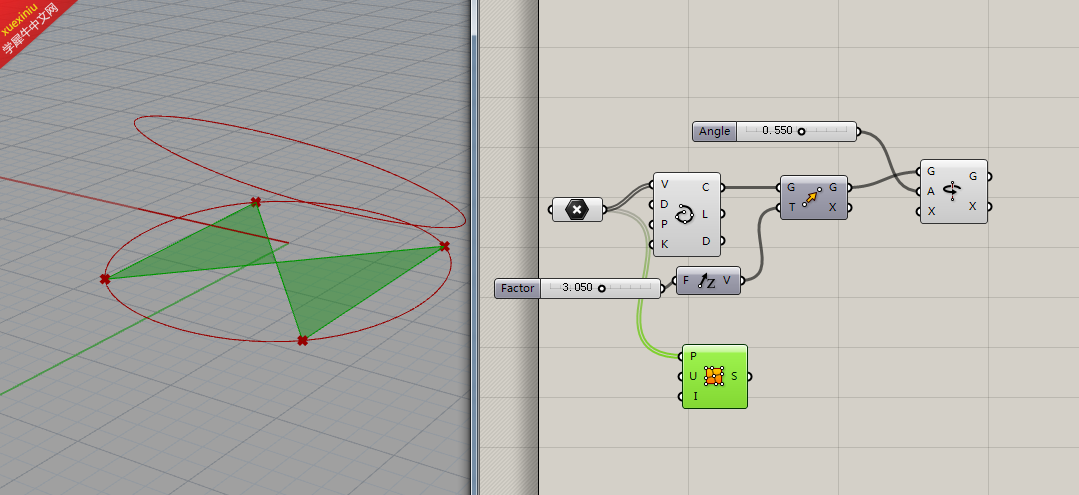

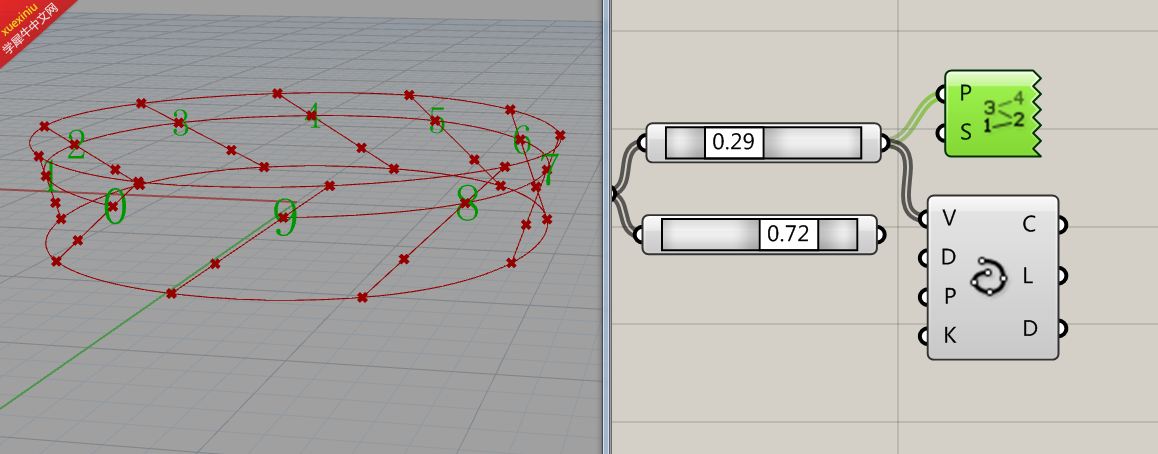

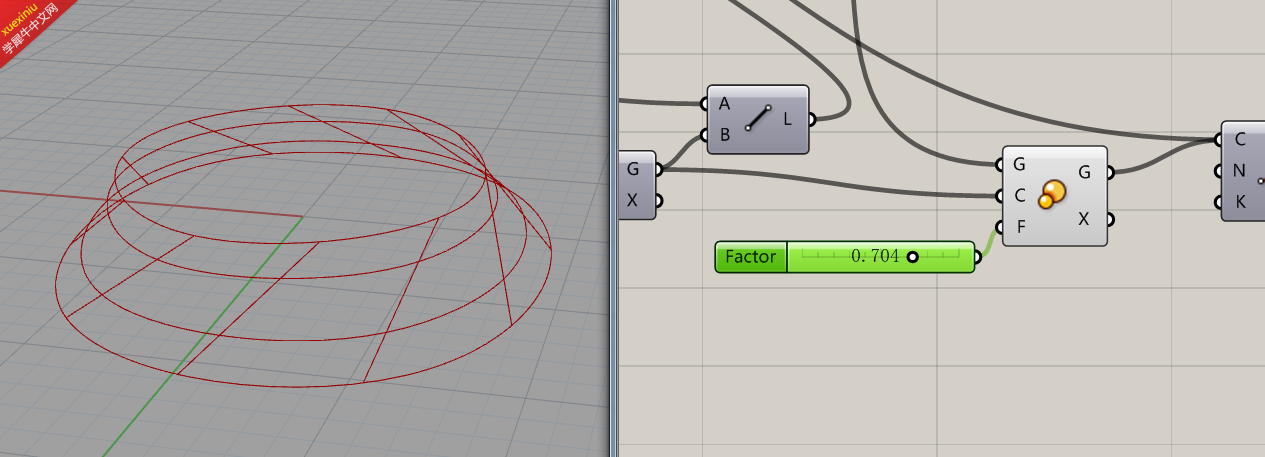

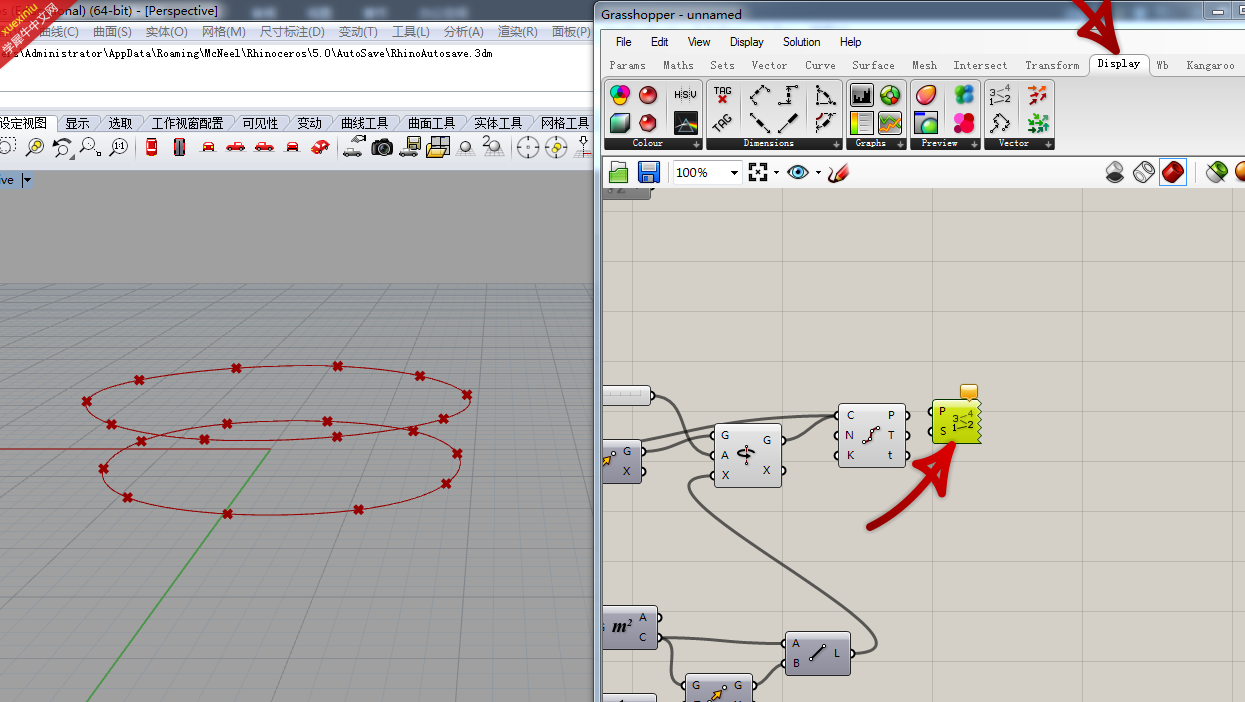

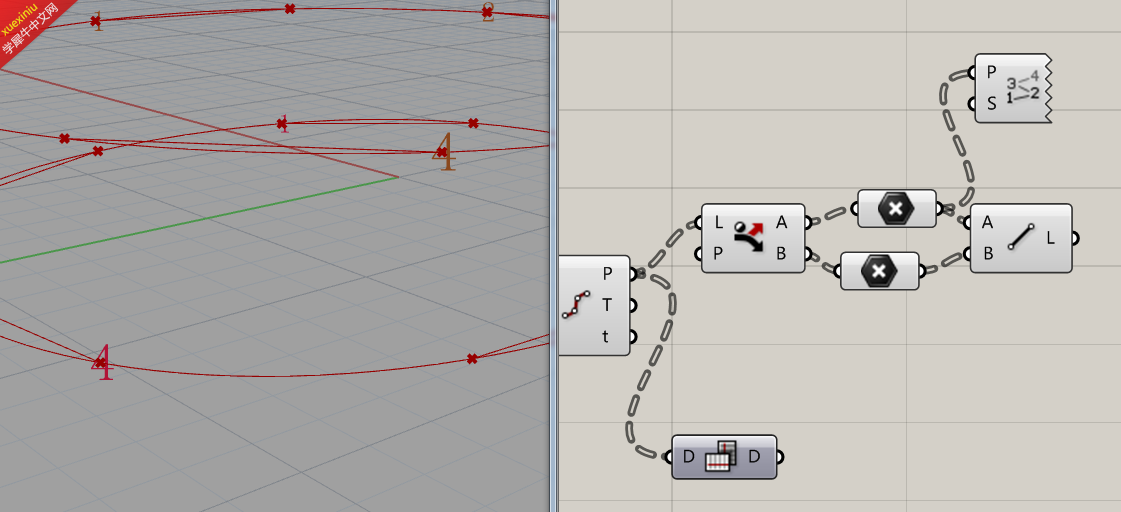

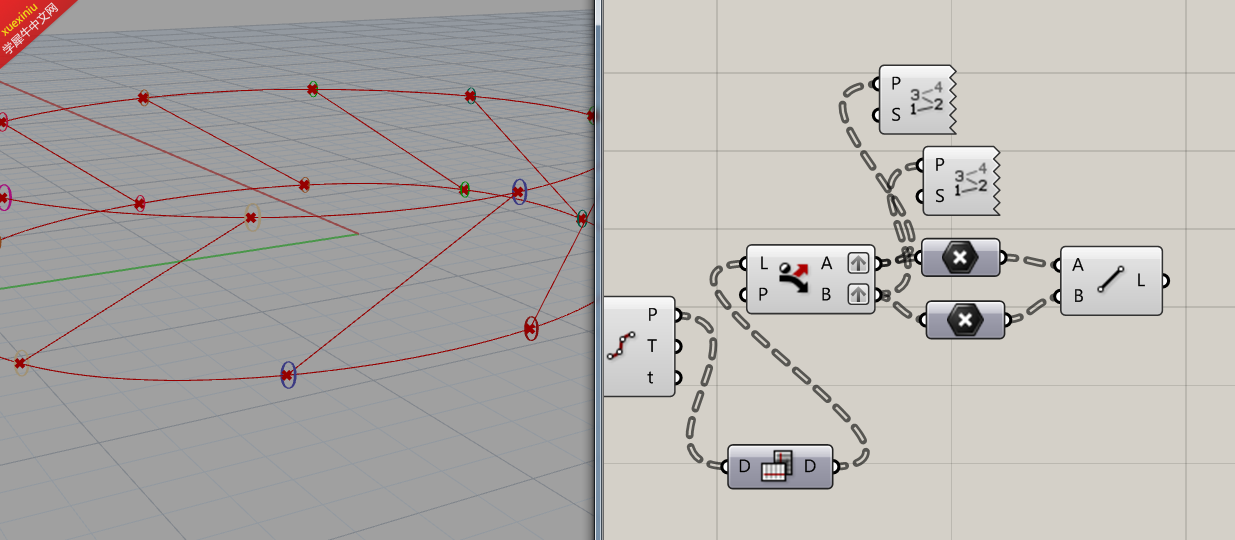

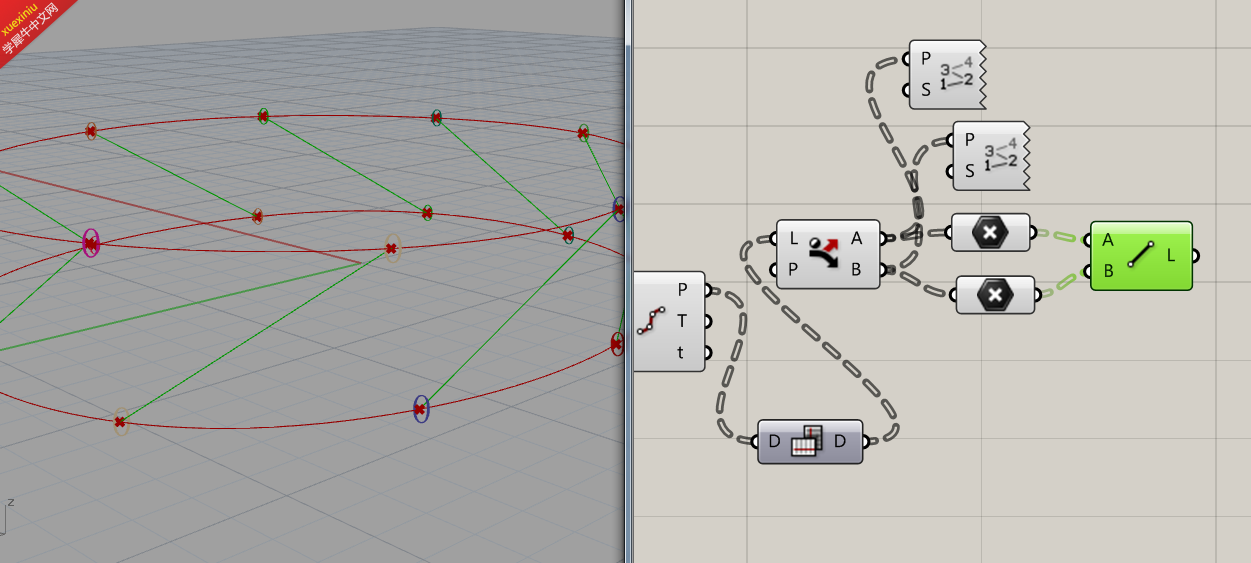

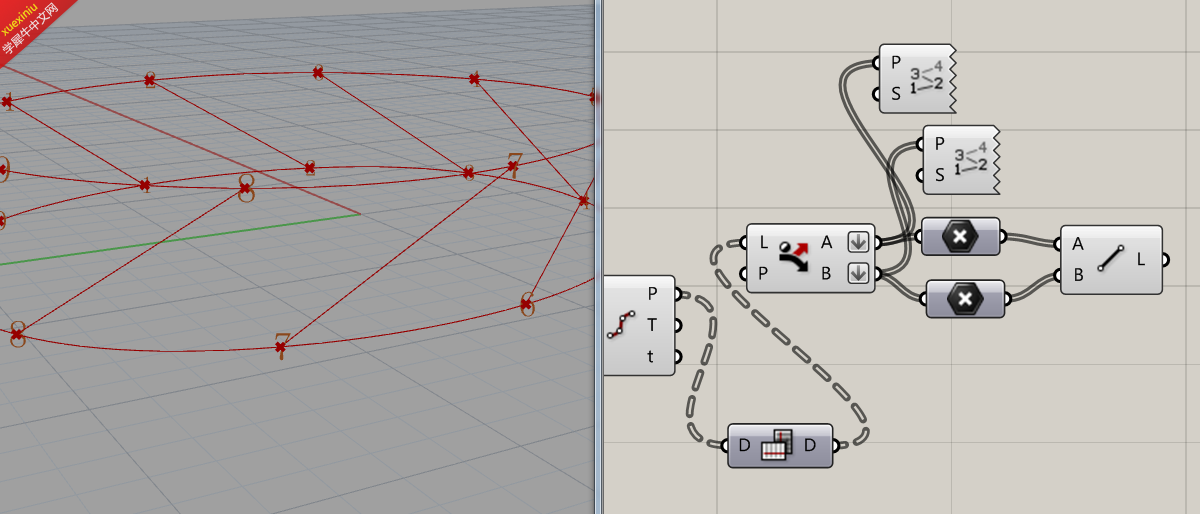

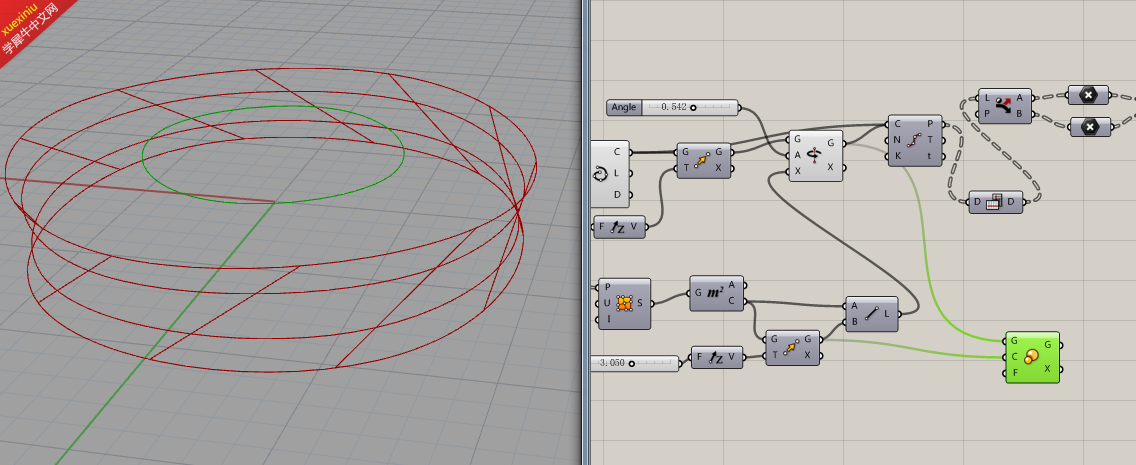

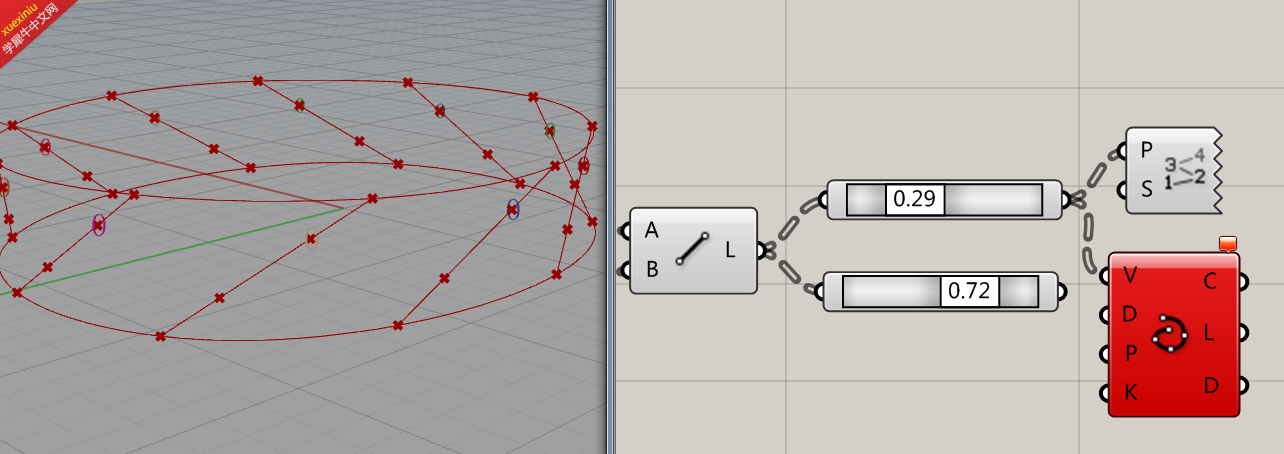

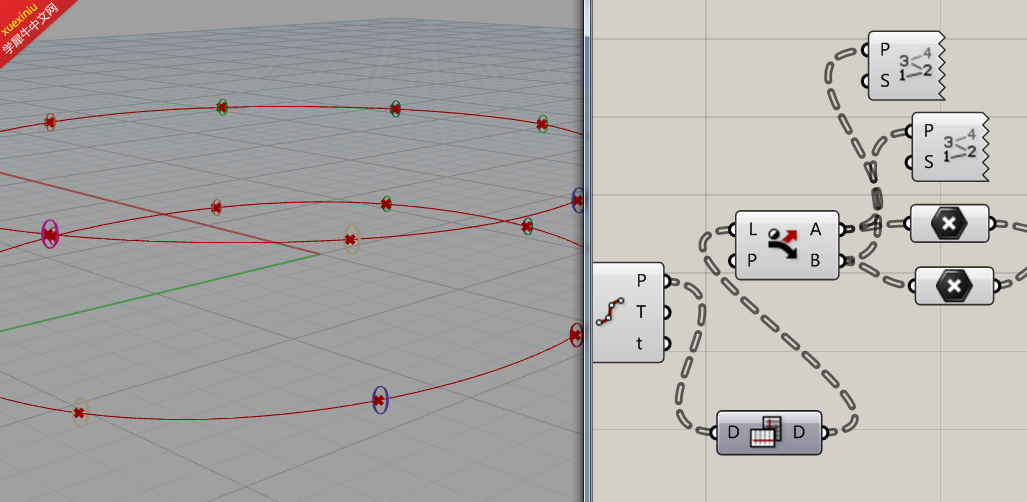

【DanielJin原创教程】由浅入深学Grasshopper BASIC 02 数据类型的介绍 第一个设计周快要度过完了，第一个设计体育馆快结束了，图画完了很开心，就屁颠屁颠来更新个教程。静静等待13号交图和第二个设计周的开始，同时希望建业周六不要输给广东富力，至少客场拿个一分...（绿茵场上我们是敌人，场下是朋友，广东的小伙伴谁看球？） 上节基础教程，我们讲解了部分curve生成的计算器。那么今天我们用最简单的例子来讲解这些运算器的实际运用。同时，我要开始向大家慢慢传授一个基础教程的核心，该核心将会贯穿你的整个以后的GH生涯，即数据结构问题。参数化设计从头到尾都是围绕参数进行的，而其中最重要的和我们的传统思维有区别的地方正是数据结构问题。如同二维空间到三维空间的飞跃是加入了高度z变量，让“拍平（flatten）”的物体有了高度（graft）。如果参数化设计离开了参数，就相当于作为一个男人你从“木”变成了“大”。其重要性不言而喻。 现在开始进入教程。首先我们用point创造四个点，点的位置比较有讲究，一定不能比我帅不然你一定不会成功-.- 接着我们用上节课讲到的interpolate运算器生成一个曲线。这里有一个知识点，在运算器的D段输入的是维度，曲线的维度通俗可以理解为光滑程度，只有1,2,3三种。1为两点间直线相连，2为曲线相连，3为控制点相连（即曲线不一定在点上，你可以点一千个无规律点即可看出）。我们演示一下。（貌似这点我理解的不对，interpolate不允许even维度就是偶数维度，求解答。这些最基础的细节我很多并没有仔细生成概念） 接下来我们用一个move运算器把这个圆圈抬高，move要记得输入方向vector 现在我们可以假设这个曲线是无数点生成的，我们把它旋转一下，虽然形状一样，但是起始坐标点位置已经不同了（我画的这个有点残，转完了就能看出来，因为不是圆形），这样假设是为了后边做准备。 我们把它旋转一下哇 铜锣烧诶！贝壳诶！ 下面说一个注意事项，我们要学会看输入端和输出端要求输入的是什么东西。比如现在的旋转很不理想，是因为我们用rotate axis，轴线axis这个词你们都不陌生，默认的axis我们不能用。那么我们就弄个新的axis。 我们想让这个圆在升起后的平面内旋转，有很多方法。比如rotate plane，rotate 123。既然我们爱上了axis，我们就不要喜新厌旧。我们做一个axis。 怎么做呢？我们换种思维，如果我们把下边的圆中心找出来，通过move也升起那么多高度，得到的线是不是就是两个圆的axis？ 关于怎么找到下边圆的中点，我的方法比较笨。我用四个点生了个面然后找的面的中心点。 接下来两点连线 这里有一点很重要的要讲。首先大家作为初学者要养成个好习惯，在最初学习不知道运算器干嘛不知道怎么连接的时候，连陌生运算器前保存一下。一旦连错，死机死循环是正常的。上次一个论坛的朋友说内存20G顶配机器一旦连错还是一样卡死。参数的运算量是非常大的。 第二个要讲的是，当你连错的时候，比如我经常连错（见下图），第一步要做的是把连错的线按着ctrl给删除掉，不要直接把对的连上去。我经常出现连错了（比如m²该把中点输出的把a端输出了，然后连错我直接拿c端去连结果因为看着下一个运算器的输入端已经有线输入了，条件反应直接连到了空着的输入端上，特别在点生线的时候很常见你要连很多点所以都是按照1234顺序往下连的，一个有了你自然会连下一个），然后导致自身运算器的不停运算，死循环没有终点智能alt+F4. 接下来我们把这条线当做axis连上去。为什么我们敢连，你把鼠标放到x端口邮件点看一下，菜单里重新设置那里英语写的很清楚让你画一道线而不是让你输入number，integer。作为和我一样的新手我们一定要学会看。后边会不停重复这个思想以告诉你这个思想多重要。 旋转好了，我们来看一下起始点的差距。用的一个point on curve。 接下来我们做一点竖向的连接线。方法很简单，你可以用point on curve设置很多点，上下数值一样即可。然后连接。 为了显示我们的高大上和努力向上学习的精神我们用divide curve。（谁拿肥皂砸我？！） 接下来我们希望这些点相互连线。能否连？会不会每个点都和别的所有点生一个线总共生成N多线？（20个点是20！个线吧？）这时候我要引入最重要的本教程重中之重的东西，树形结构。 （通俗讲就是点被自动分组，20对夫妇你只能抱自己的老婆，抱别人老婆别人老公会打你） 一个新手非常好用的电池 我们可以在s端输入数字大小来看点的序列。 一个颜色一组，分别代表男女。A色1的老婆是B色1，绝不会发生抱错现象。直接连线。这种情况就相当于我们把两条线分别用了divide curve来分割，两个运算器输出的点放到两点生线运算器。 为了更大化的让教程变难，我们用了一个运算器分了两道线，现在运算器输出的点都是在一起的，怎么用两点生线命令生线呢？ 我们再介绍一个运算器，Dispatch。可以直接把1个list的点分开成了俩list。然后ab点相连即可。（其实我也是新手我也是用display看了半天数据结构才用的这个） ..........................和我们想的不太一样对吧。我们连上display看下结构。 我们需要的是上下连，而dispatch重新分组已经把我们的数据结构打乱了。 接下来我们把数据类型重新修改一下。用一个新的运算器。 这才是我们想要的结果对吧 每个点互相连线，颜色一样的是一组。 细心的同学可以发现如果我们再拍平或者graft一下连线和数据结构还是不会改变。这就相当于你老婆的妹妹flatten成你小姨子了，或者graft升级成你岳母了，还是和你一家人，别人不能侵犯。当然你也不能抱他们了，但你还是可以在一组数据内连线。这一点处理数据的能力应该是中级教程部分的，我这里简单提一下。有兴趣的可以自行研究。 接下来我们要做的操作很简单，找到线上的点，interpolate生线。 但是直接生线是不能生的，为什么？很简单还是老方法我们看数据结构。原来是一群老爷们儿互不相干，如何生线。 （有人会问点生线而已，这么多点怎么就不能依次连接生线？这就是三维世界和二维空间的不同。两点间必能连成线，但是如果第二点有空间高度即不处于同一水平面内，那么就无法在其中任意一个二维平面生线。这个道理如果你听不懂我换种方法讲，用三维空间和四维空间打比方，如果一个点在我手上，一个点在潘金莲胸......前的痣上，你能摸到吗？能吗？这就是树形数据和咱们日常接触的“数字”即拍平后的数据的差别。） 那么我们要做的就是把它们放在同一时空内，你们也看到我说拍平了。拍平试试。 从0至9数据全对，线连上了。没有闭合是我们没有把布尔设置成true。现在一群老爷们儿都首尾相连了... 同理我们把第二条线也连上。好了，我的手已经可以摸到潘金莲的胸...前的痣了。 接下来的工作就简单了，我们把上边的圆scale一下，这样直上直下不好看。缩小点。不要忘记中点要设置成之前我们位移过用来生axis的顶点。 改变连线让边线连到scale的圆上。 最后pipe 你就可以看到一个骨架了。 他有什么实际意义呢？这是下图的实际运用，网架部分的原型程序就是。感谢在学校我的老师wikii大神的辅导。 最后说一句，那个啥感谢大家的鼓励，大家也都积极传个作业评个分啥的T.T 不要静悄悄就走了不带走一丝云彩... 最后gh文件附上，里面有两个gh，是分别用两种方法做的，有兴趣的同学可以看看差异，用display看看数据分组的差别。 |
系列教程最开始就提到了，请大家先看完NCF中文运算器说明书这个pdf再来用实例看教程，运算器几百个繁杂得很，因此就不再费工夫做别人已经写得非常好的部分了。这篇教程是用实例入手进行一些相关讲解，比如这一篇讲的是出具类型的初步认识。建议您还是先搜一份中文说明书来看。这就相当于如果用SU但是命令都没有掌握，不知道P和C是干嘛的，那么直接看实例讲解的确会有一些跟不上。您的建议我会考虑的！但是还是非常非常推荐您先把运算器大致过一遍！我给您推荐的这个说明书真的非常的有用！
