教你用犀牛(Rhinoceros)建出可爱小狗

画出可爱小狗(1)
（这个是转帖啊！！）
以此教程献给我的朋友！仅供参考。在此仅提供一些说明性的图片文字。再次强调一点，分模面（PL）是极重要的知识点。
1.先看一下完成的效果图：

此人是和我一样从事工业设计到生产环节的，可以在犀牛里加入体积检测，检测模型是否封闭和边缘分析，检测模型时候存在不封闭的缝隙，最后再存STP进入proe进行检测，再输入密度测出手板价格

看不懂啊，而且图片质量好差

hgcfghchg66525L；KL；JL

2.在犀牛中将点击文件打开转存为.txt格式。（很快）再在CATIA中打开。

注：一般的机械抄数机的操作平台是CAD和RHINO

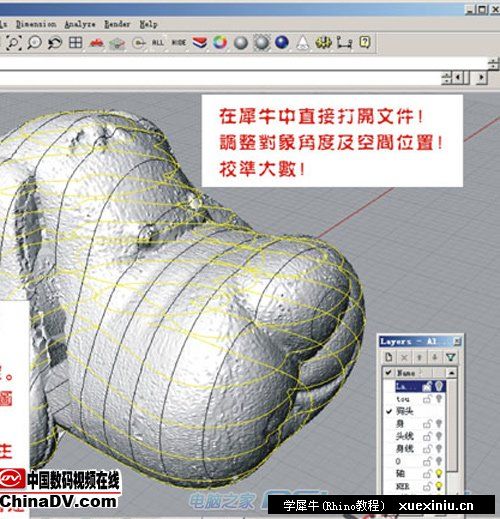

3.如图

4.十字架是为抄数后处理拼接云点而画的黑色标记.激光器对黑色不产生反应.激光抄数无法一次抄到两个方向的点数据。

画出可爱小狗(2)
5.由于点过密!会严重影响运速!须过滤平坦曲面上的点,这是不会影响精度值的.系统会推荐\"过滤值\",也可自定。

6.铺三角面同样系统会给推荐值,以数值为直径连接所有点铺三角面,会有个别破面.所以要自设数值,减少破面。如果仍有，要用此工具填补。

7点击对象输出为“.STL”格式。

8.利用CONTOUR工具产生X Y Z方向上的参考线,起点数值输入0,密度自定.不同方向设定不同色或图层,以方便选到和操作。

注意!选取取所有线条重新生成一次！因为系统产生的线条DEGREE值为1，会影响速度，在重生线条时要给予足够的控制点，否则，会影响精度。
9.用SHETCH ON POLYGONMESH在物体上画线,也可以创建一个面与参考线相交产生一系列参考交点,利用这些点生成线条,当然这种线条需要重新生成。线的质量最重要!画可能设定控制点的数量为6或7,要为不同作用及性质的物体设置图层及颜色，在画图前应清楚如何分模，是否走行位（如走行位模具成本会大幅提高）。最好先设定分模线。避免作完外型后分模线不顺的问题以及不可有倒扣！

画出可爱小狗(3)

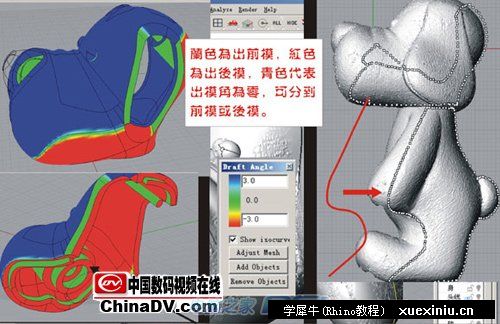

10.分模线（PL）是将物体划分为前后模的线，对一个产品来讲分模线可以不止一条，但需对开！宜分布在物体的棱角线上，不宜分布在较明显且影想外观的位置。分模线本身要光顺！不可以物体表面呈抖动形态！
出模方向一般都是依物体本身的司柱或骨位而定。

11.形状波动较大的面需要较多的控制制点来支撑形态,点越多,开头就越细腻.当然也会增加文件的体积,使系统运行和显示速度放慢。
如果控制点较少，面的光滑度也就变的较高。但，如果相邻的面较复杂，此时两个面在设置为相切时仍有可能会存在缝隙，有的在JION的情况下也会有缝隙，在制作曲面时要细致耐心。避免边界不相邻的情况下强行JION，此时，即使显示为无缝。进入其他工业设计软件时也会产生不能缝合为实体的情况。因此在其他软件中大部分实体特征便无法操作。
如果面的控制点不够！但在剪切后，相切边界的端点便会错开!

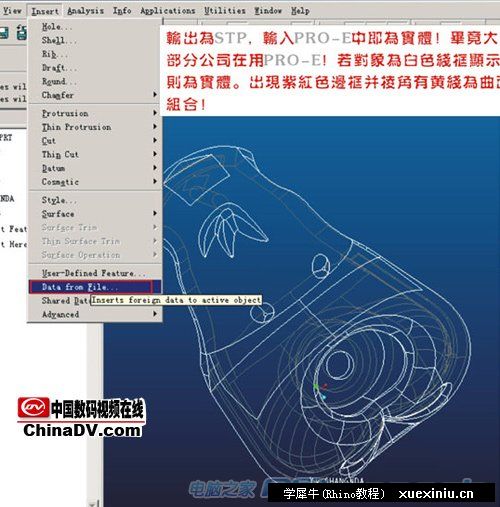

12.输出为STP,输入PRO-E中即为实体!毕竟大部分公司在用PRO-E!若对象为白色线框显示!则为实体.出现紫红色边框边框并棱角有黄线为曲面组合!

13.在RHINO中制作料厚是非常重要的一步，这将考验你的技术与耐心，这条小狗的料厚为2MM。制作料厚大部分用偏移命令。遇到曲面曲率半径过小时。就会出现偏移面出错，需要手动修补。尽可能让面工整，避免锐角与钝角曲面的产生。详细的流程在此不做复述。曲面的制作方法都是大同小异，只要用心推敲。

看着那么多控制点就晕了  对逆向工程不了解~~  不过这个模型实在漂亮  特别是用犀牛做了薄壳

这是怎么来的哦

讲的不是很仔细，应该发到高级教程里，呵呵[s:21]

[s:26]  废话就免了 曲面感觉有点过于复杂了

好厉害

是蛮漂亮，可惜有难度啊

高手级的~看不懂~

长了见识

原来CATIA本身就有逆向点转实体功能.不过楼主用那么多软件做出来的（已过滤禁止词语）似乎是CATIA的功劳啊...

看的有点迷糊

[s:20]

复杂了

高!!!!!

太可爱了，RHINO做曲面感觉就是不一样

教程很好，简略了点，美中不足啊。

是很漂亮

一直都还没有接触过逆向工程 …………

[s:69] 高人啊！

这位高人从别的地方copy来到教程吧，害得一批人迷茫

这样还不如直接生成算了。

[s:12]厉害呀！

想学，可是太难
