如何确认方向,引出直线

发布于 2014-7-17 0 点赞 2 评论 25 浏览

麻烦老师帮我解答一下,自己在GH里找了很多运算器都没找到自己需要的...

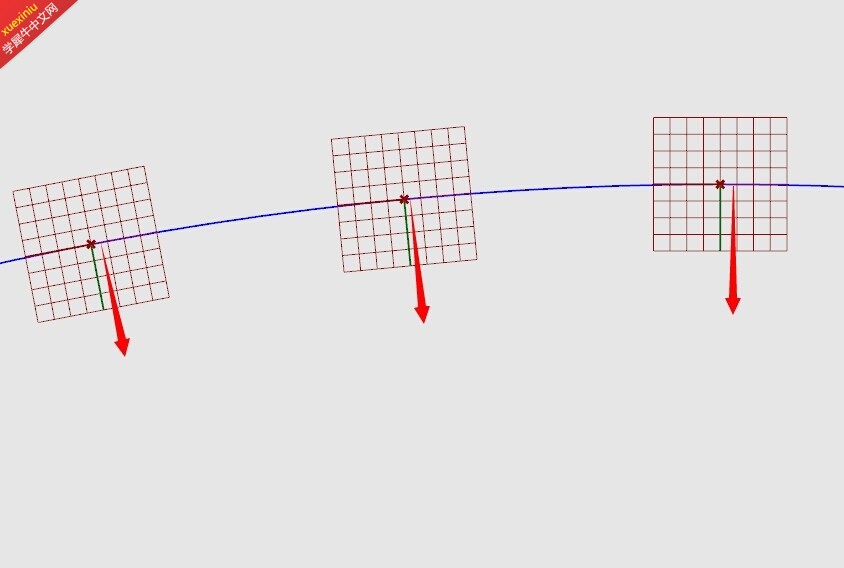

我画了一个弧线,然后在线上确认了36个点。现在我想从这36个点引出直线,就是图2我标出的,希望引出的直线能和Plan的绿色轴重合。
我一开始想到Offset,再将点连线。但是那样只适用于正圆。我这里的弧线偏移之后,轴也偏移错位了,如图3.

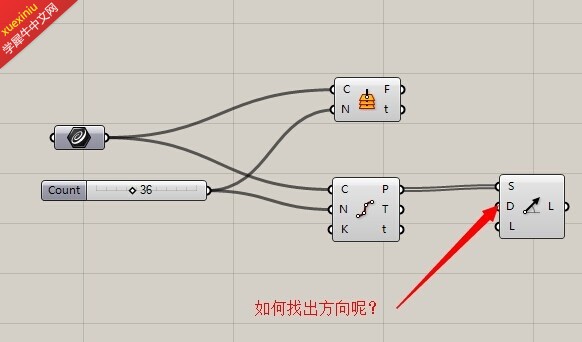

请问用哪个运算器可以得出绿色轴的方向呢?

线文件已经在附件里,多谢大家帮助。

如何确认方向,引出直线.3dm

171.3 KB, 下载次数: 0

 [充值]

如何确认方向,引出直线.gh

8.83 KB, 下载次数: 0

 [充值]

您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

精彩回复

文明上网理性发言、请文明用语

wyx10022 | 网校特聘讲师 | 发表于 2014-7-17 08:55:06
plane菜单中有个deconstruct plane分解出所在平面的轴方向
0 回复

举报

唯爱是魔 | 设计助理 | 发表于 2014-7-17 23:22:54
搞定了,谢谢王老师!
