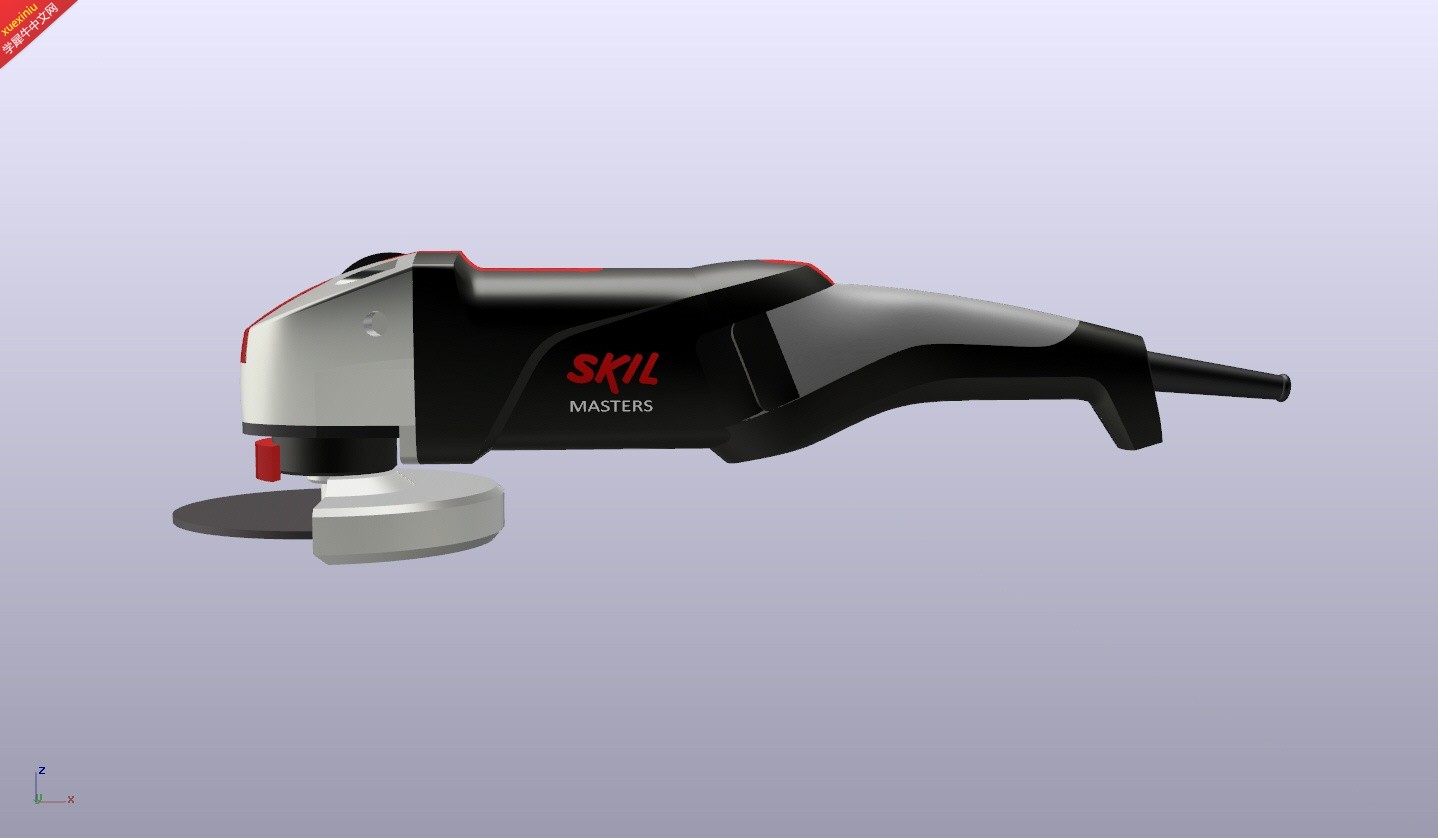

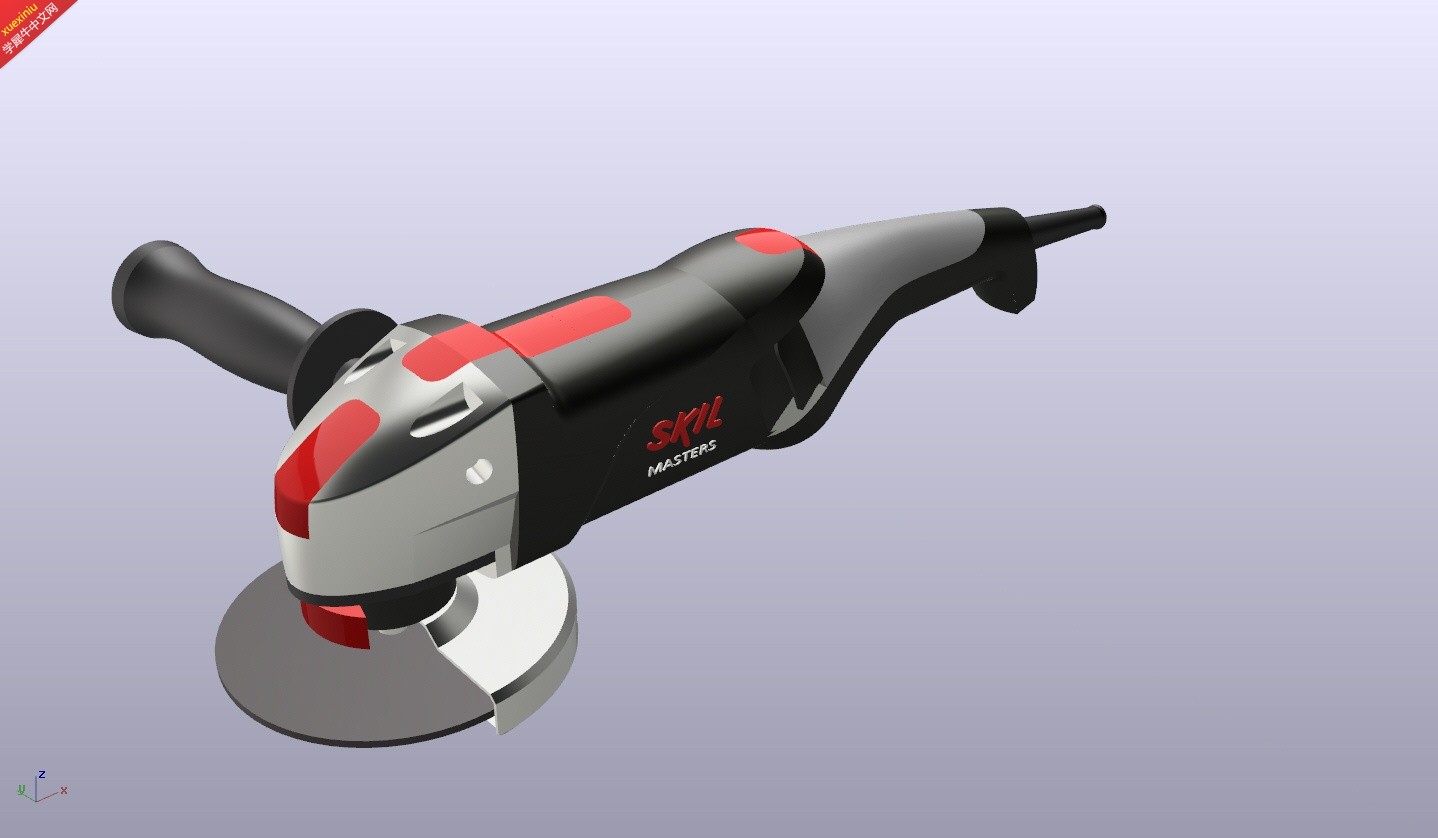

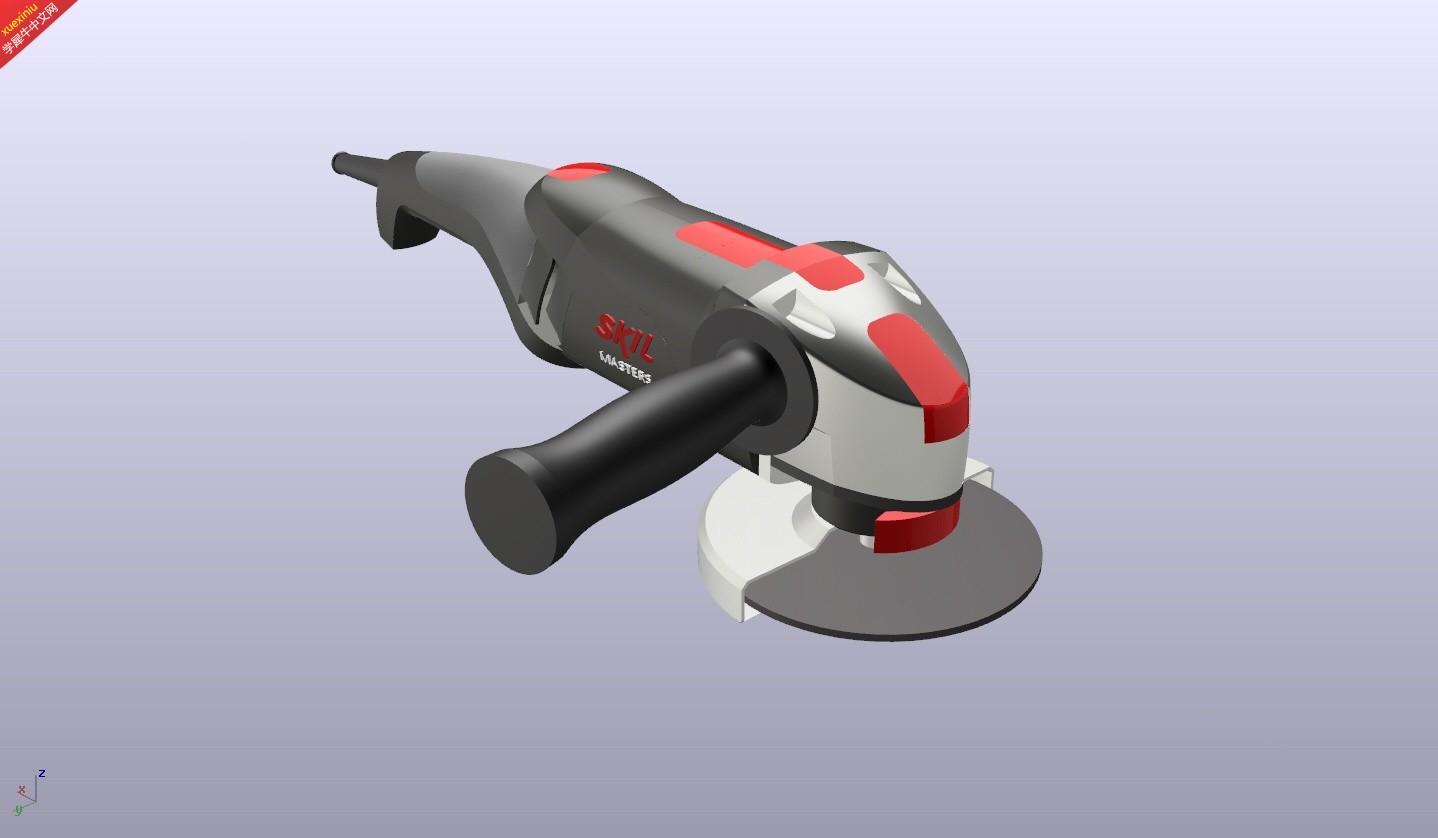

_SKIL_TOOLS_角磨机模型

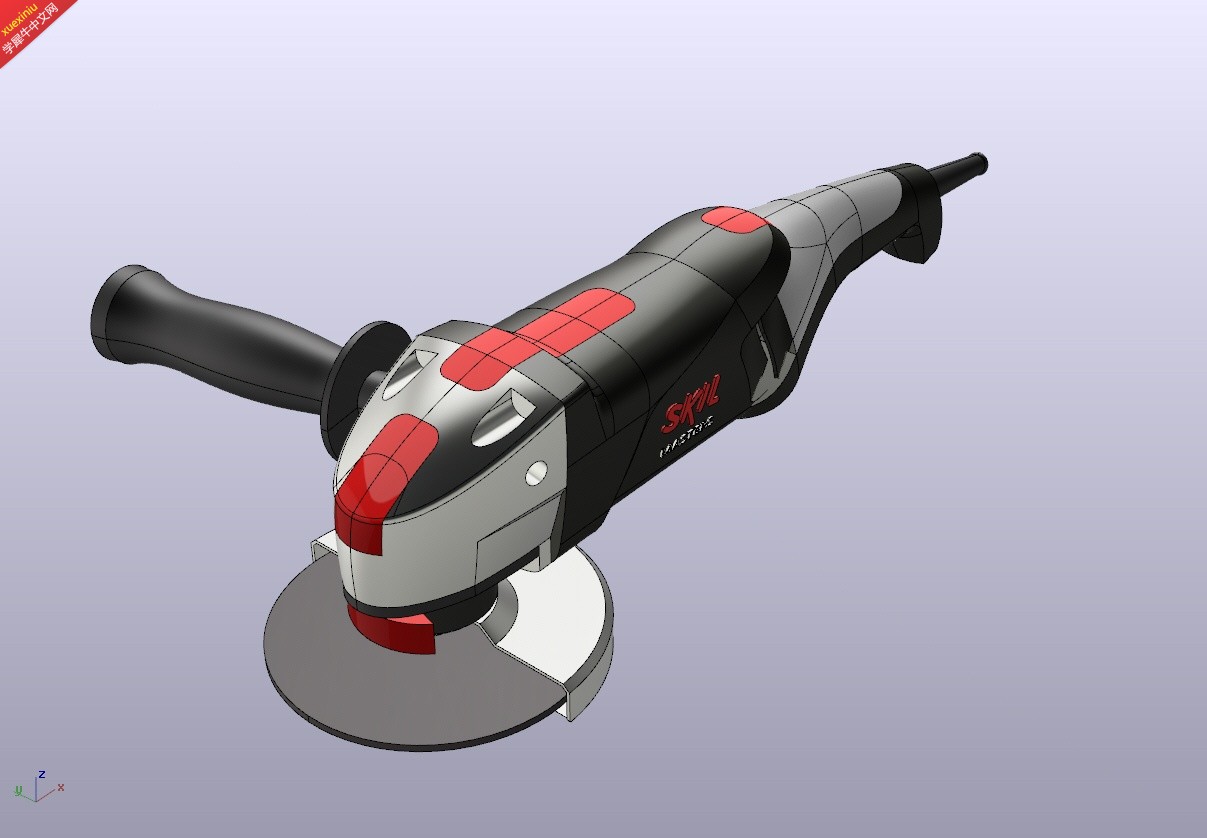

花了一下午时间琢磨了一个角磨机。分面不是很合理，没有细节，随便看看吧。

1.3dm (2.39 MB, 下载次数: 765, 售价: 2 个大洋)

jilmk5950 · | 发表于 2014-7-27 15:13:08

hunan 发表于 2014-7-24 21:02
看不明白怎么分面, LZ可以详细指点下吗?

先搭线，尽量简化造型把主要表达体量的线全建立起来，在有比较全面的视图和资料的情况下这个应该很好操作，
在没有全面资料的情况下就要吧大概的体面建立起来然后把物品的透视图导入犀牛调整相机来找造型的位置是否能对上，如果是自己设计的东西，那就只有你自己知道，造型的位置和比例关系了。边做边调整，直到感觉差不多，就ok了。主要是建立曲线啦，所以要把精力放在建立曲线和造型的关系上，不要太过急功近利，反复调整吧（利用曲线工具和双轨可以把大部分的造型都完整的表达）曲面这东西有了线都是很简单就做好的。如果是自己设计的东西，直接在犀牛里做设计话，那就把犀牛当成画笔，把你想的用犀牛的工具做，这样的前提是你对犀牛每个工具都很熟悉，至少大部分，这样做出来造型的可能性就会多的多。一家之言，我是个菜鸟。这个模型很多面都没有控制在公差内，太懒了。分面这东西就是多做，多做了就会对拆面有自己的方法和思维了。做一边做不好就一直做吗，和画画差不多，不可能一遍就画好了，即使画好了应该也会花很多时间，多做几遍就可以慢慢有些感觉吧。瞎扯淡，如果不喜欢可以忽略。[s:190]

jilmk5950 · | 发表于 2014-8-2 08:24:42

aR、强。发表于 2014-8-1 21:46
不错，想请教下握把怎样才做得好呢？

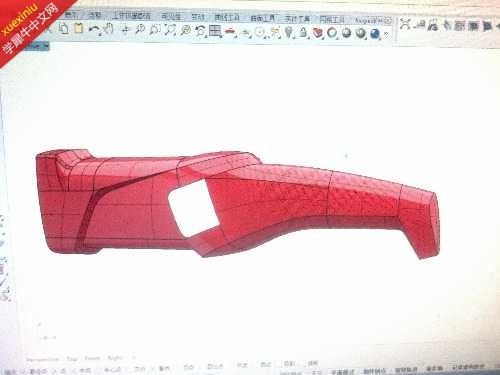

是我偷懒做的。因为他质量还不错就懒得改了。下面说一下用rhino怎么做。如果你不追求1span。追求快速表达想法。你可以用patch，应该也能得到不错的结果。如果不顺。可以修剪后在混接下。看起来还不算ok

jilmk5950 · | 发表于 2014-8-2 08:30:28

aR、强。发表于 2014-8-1 21:46
不错，想请教下握把怎样才做得好呢？

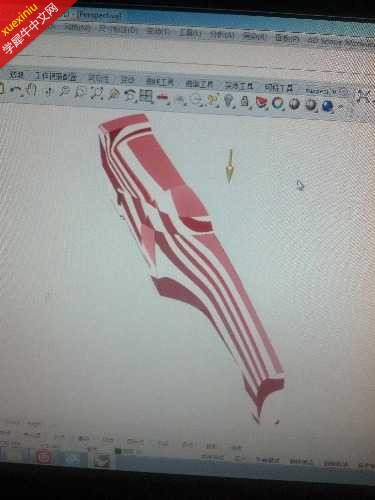

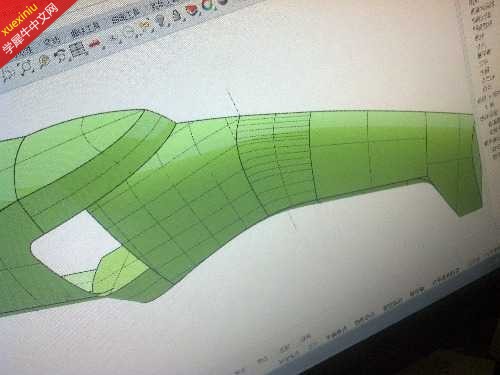

如果你追求1span 这边的分面方法还是很多的。具体我会帮你找个帖子。专门讲5边面拆面的。由于上不了网，可能需要过几天再给你了。下面提供下我的分面，做的不好见谅哈。

1020130121 · | 发表于 2014-7-19 16:26:36

quite good~~the surfaces are beautiful~~

XMTT · | 发表于 2014-7-19 16:31:46

-----------------

liuzd09 · | 发表于 2014-7-19 16:38:03

学习，感谢分享

阿达1956 · | 发表于 2014-7-19 16:47:38

过胃食管返流给地瓜归属感外挂给我

黑白配419 · | 发表于 2014-7-19 19:44:15

学习支持

idzhouhongjie · | 发表于 2014-7-19 20:57:47

感觉把手壶口位置应该有更好的分面方式······

梦的远方 · | 发表于 2014-7-20 22:31:21

谢谢楼主分享！

梦的远方 · | 发表于 2014-7-20 22:31:30

谢谢楼主分享！

七杯茶 · | 发表于 2014-7-20 23:03:45

12332525tsdfgsdf

星木 · | 发表于 2014-7-21 08:38:07

不错······························

一正 · | 发表于 2014-7-21 12:27:55

回复就回复，谁怕谁

冰封蚂蚁 · | 发表于 2014-7-22 15:43:48

楼主能否借用你的这个轮子啊S

jilmk5950 · | 发表于 2014-7-23 20:34:33

冰封蚂蚁发表于 2014-7-22 15:43
楼主能否借用你的这个轮子啊S

什么轮子

犀牛菜牛 · | 发表于 2014-7-24 18:06:16

期待看看模型

hunan · | 发表于 2014-7-24 21:00:09

学习分面来了...

hunan · | 发表于 2014-7-24 21:02:29

看不明白怎么分面, LZ可以详细指点下吗?

东哥—123 · | 发表于 2014-7-25 21:52:03

吗还好的啊

hunan · | 发表于 2014-7-27 15:39:30

jilmk5950 发表于 2014-7-27 15:13
先搭线，尽量简化造型把主要表达体量的线全建立起来，在有比较全面的视图和资料的情况下这个应该很好操作 ...

辛苦LZ了,谢谢!

hk158 · | 发表于 2014-7-27 18:17:00

看上去还可以的说

小琳琳 · | 发表于 2014-7-27 20:35:03

这真好时代的速度佛山发

iiiweiiii · | 发表于 2014-7-27 21:50:52

挺不错的，下来看看

chenruilinava · | 发表于 2014-7-28 14:02:51

不错

HuaOo · | 发表于 2014-7-29 14:50:44

貌似还可以！

juhan198958 · | 发表于 2014-7-29 20:00:29

m uk uii ki8k kyfrk tk

茫途埔图 · | 发表于 2014-7-30 11:02:20

厉害，好厉害耶！！！！！！！！！厉害！！

343725587 · | 发表于 2014-7-30 18:07:23

欣赏一下

JF.Cat · | 发表于 2014-7-31 16:55:30

[s:165][s:165][s:165][s:165][s:165][s:165][s:165][s:165][s:165][s:165]

JF.Cat · | 发表于 2014-7-31 16:55:43

欣赏一下

欣赏一下
