快速耳机建模，超级简单

本帖最后由一条猪毛于 2014-11-15 17:00 编辑

快速耳机建模，超级简单

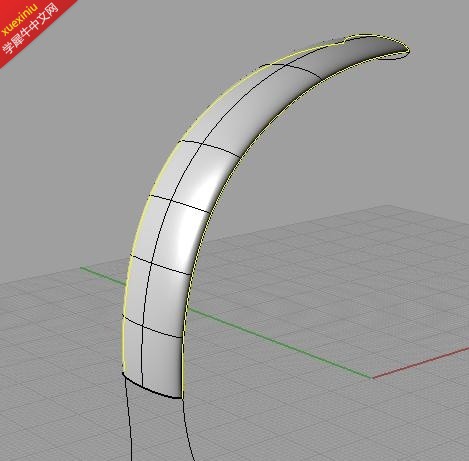

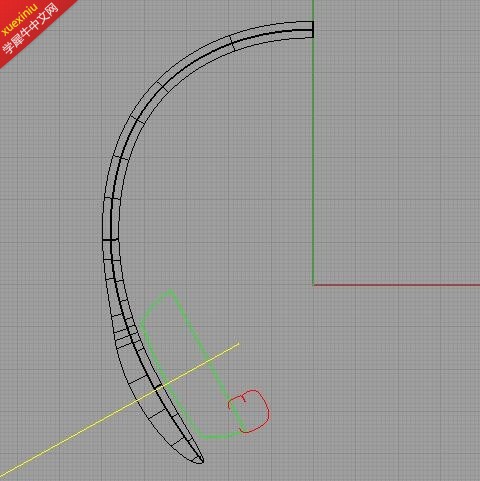

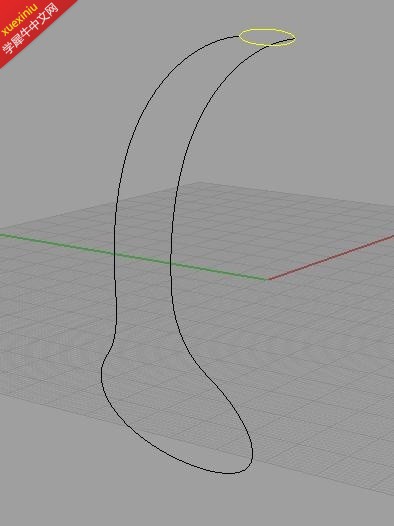

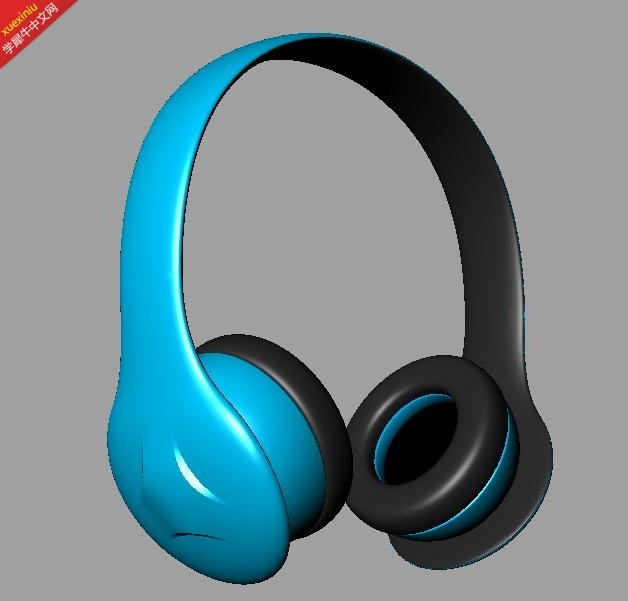

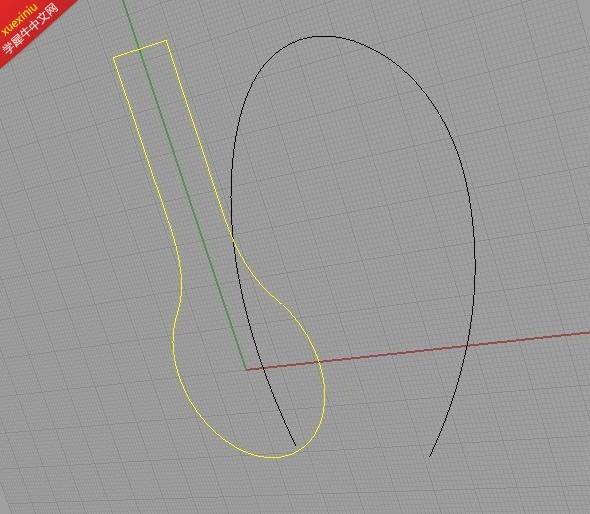

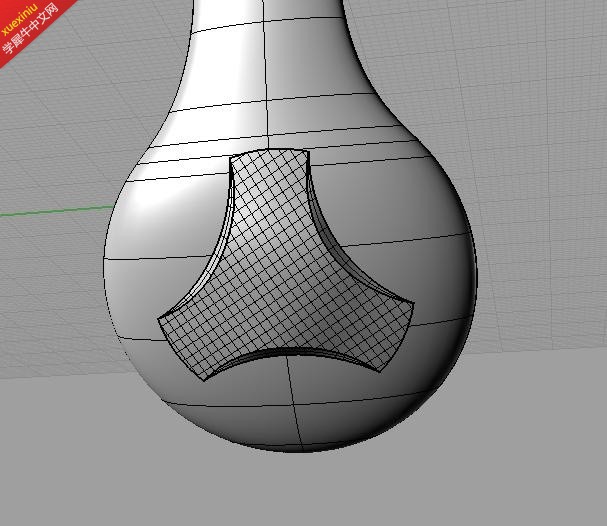

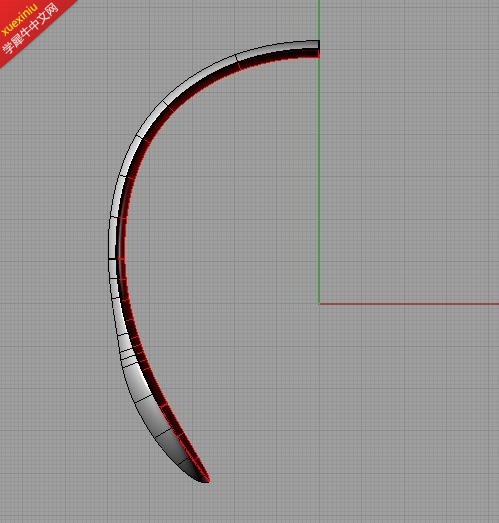

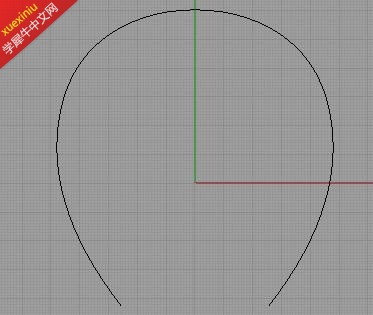

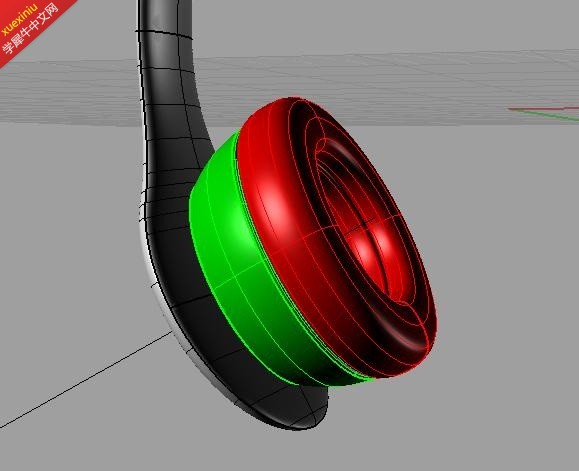

看图

参与人数 2	大洋 +6	收起理由
RRTW	+ 3	最近正好在畫耳機，頂一個思路！.
tedft	+ 3	很给力!

查看全部评分

一条猪毛 · | 发表于 2015-3-11 09:48:57

pure2015 发表于 2015-3-10 21:15
我也是用双轨，为啥会凸起来的

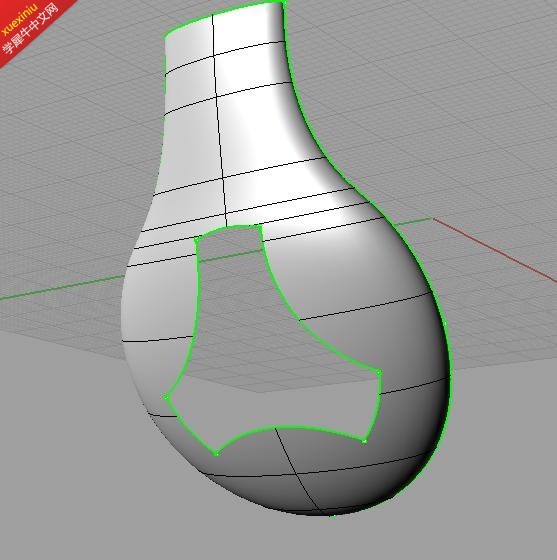

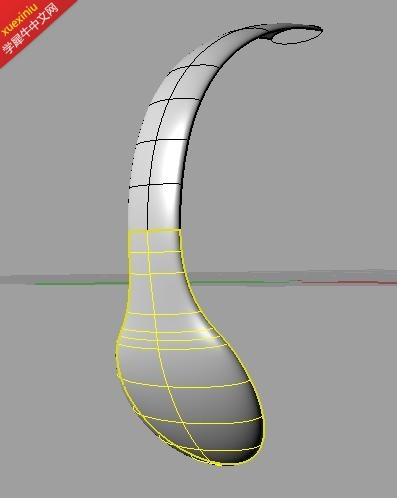

要分2部分做，在最宽的位置分段，先做1用双轨保持高度，然后2直接双轨就行。

技巧要点：保持高度的选项一定要2条路径不能交于一点，像这种在末端交于一点的情况下，保持高度是没有效果的，想想就知道，在那一点的位置，是没有高度的，所以软件计算不出来。这种情况就要分段做。要么你不想分段，就把中间的线也画出来，用网格做。

昆山小至科技 · | 发表于 2018-6-15 09:31:36

高密度、高精度粉末冶金材料、粉末材料、医疗器械部件、机械部件的研发、生产、销售、技术服务和咨询 QQ：289503324
不锈钢产品质薄量轻，结构复杂，外观优雅，已经取代传统工艺技术，走进高端市场，欢迎洽谈合作。

一条猪毛 · | 发表于 2014-11-17 14:14:30

万花筒发表于 2014-11-17 13:19
哈哈哈，谢谢楼主

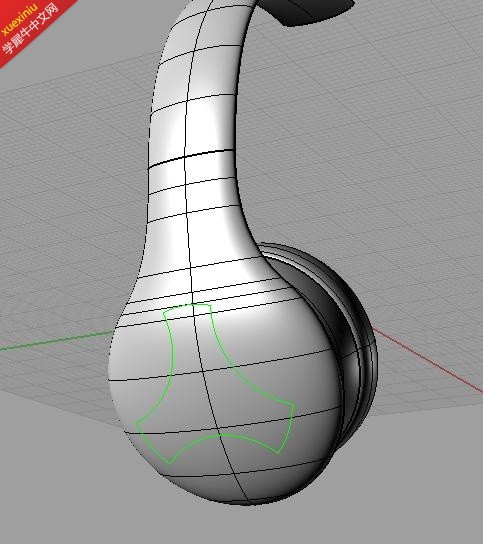

你这样投影不对的，圆形会变成椭圆的，
投影的时候圆心的法线要垂直曲面，看图

526098102 · | 发表于 2020-9-22 16:17:26

第三步，是怎么把那个曲线弯曲的？

winni^ · | 发表于 2020-8-21 09:22:52

下面咋做的阿啊啊啊啊

huihuang7361560 · | 发表于 2019-10-24 13:40:53

qinzhiguo88 发表于 2019-8-27 10:39
楼主，我是新手，不知道这下面部分你是怎么成型的

此处是这个教程的核心所在，没说清楚，看不懂的最好基本看不懂。

qinzhiguo88 · | 发表于 2019-8-27 10:39:39

楼主，我是新手，不知道这下面部分你是怎么成型的

ljb782039954 · | 发表于 2019-8-9 11:01:35

可以！确实比较简单，但是问题在于最终效果怎么样！

HYS131466 · | 发表于 2019-8-7 14:16:52

谢谢分享，学习了

葡萄藤 · | 发表于 2019-8-7 11:45:43

不错！…………

TK2476 · | 发表于 2019-6-20 17:07:59

.__细B · | 发表于 2019-6-11 10:40:30

谢谢分享，学习了。

wangjiahong666 · | 发表于 2019-3-18 23:39:27

第五步是否能贴个教程出来？十分感谢

冷峰2018 · | 发表于 2018-6-13 21:44:30

很好，可以借鉴

qq763813802 · | 发表于 2018-3-22 11:46:41

非常好，很给力

晓琴 · | 发表于 2018-1-22 23:20:50

{:7_511:}

zy27530527 · | 发表于 2018-1-11 11:56:38

最后一步还是不懂{:7_500:}

padapadapong · | 发表于 2018-1-9 00:30:05

哇好简洁啊……学习了

134fteftr · | 发表于 2018-1-8 13:21:19

不错

一条猪毛 · | 发表于 2017-12-4 08:59:02

banruowuliao 发表于 2017-11-30 17:25
我想问一下楼主第五步怎么做出来的

双轨

banruowuliao · | 发表于 2017-11-30 17:25:38

我想问一下楼主第五步怎么做出来的

余文乐 · | 发表于 2017-10-21 14:45:36

我想问一下楼主第五步怎么做出来的

alading1220 · | 发表于 2017-10-19 23:43:47

kilolo · | 发表于 2017-10-14 09:49:51

很给力

kilolo · | 发表于 2017-10-14 08:55:43

有教程最好

1234567654321 · | 发表于 2017-10-13 14:37:22

还可以

ramos_4 · | 发表于 2017-10-13 06:56:26

一条猪毛发表于 2015-7-17 17:43
把三条曲线重建一下，中间的控制点凸起来就行

怎么重建？这三条曲线在曲面上，各种方法都不行

Loster303 · | 发表于 2017-8-31 17:10:20

....................

休息难得 · | 发表于 2017-8-31 09:49:41

谢谢楼主

1023699514 · | 发表于 2017-7-26 17:17:24

11111111

mrppt · | 发表于 2017-7-13 14:27:12

楼主要是能多加下说明就好了

superbubbly · | 发表于 2017-7-13 09:45:46

请问楼主，“先做1用双轨保持高度，然后2直接双轨就行”，是怎么做呢？脑瓜仁想不过来:'(:'(
