数据导入

刚学习GH，现在想从Excel导入一系列的点坐标，在GH里生成N多个长方体。4个点确定一个长方体可以实现，但是excel导入的数据如何一一对应地转换到相应的点坐标？

你excel里面的数据是怎么排列的？

诚实可靠小郎君 发表于 2015-1-23 14:02
你excel里面的数据是怎么排列的？

一行是一个点的XYZ坐标值，也就是三个单元格里的数值，每行一个点。所以就是N行3列的表格。

szhaojiandong 发表于 2015-1-23 14:05
一行是一个点的XYZ坐标值，也就是三个单元格里的数值，每行一个点。所以就是N行3列的表格。 ...

如果一行是一个点的话，那么这些点数据，在你下图的四个点输入中又是如何分配的呢？随机？

szhaojiandong 发表于 2015-1-23 14:05
一行是一个点的XYZ坐标值，也就是三个单元格里的数值，每行一个点。所以就是N行3列的表格。 ...

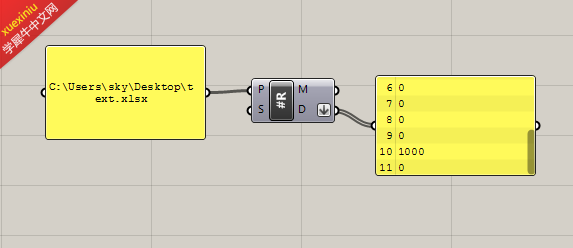

另外你第一图的#r这个电池是什么？

诚实可靠小郎君 发表于 2015-1-23 14:55
如果一行是一个点的话，那么这些点数据，在你下图的四个点输入中又是如何分配的呢？随机？ ...

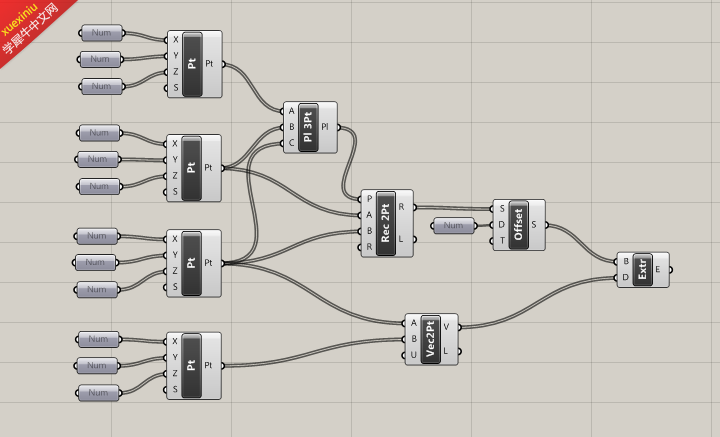

这就是我要问的啊，怎么把图1里的数据一个一个对应到图2的点坐标？

诚实可靠小郎君 发表于 2015-1-23 14:59
另外你第一图的#r这个电池是什么？

这个是把Excel工作表导入GH的计算器

szhaojiandong 发表于 2015-1-23 15:34
这就是我要问的啊，怎么把图1里的数据一个一个对应到图2的点坐标？

你说的一个一个对应，我是不是可以理解为从上到下每四行（点）构成一个长方体？

szhaojiandong 发表于 2015-1-23 15:34
这就是我要问的啊，怎么把图1里的数据一个一个对应到图2的点坐标？

不知道我是不是搞复杂了，我也是初学者，一个星期没学习，电池都快忘光了

诚实可靠小郎君 发表于 2015-1-23 16:40
不知道我是不是搞复杂了，我也是初学者，一个星期没学习，电池都快忘光了
...

那个奇怪的是 Path Mapper 对就是树电池组里面 盒子一样的电池

随手的等差数列 效果不是很好

诚实可靠小郎君 发表于 2015-1-23 16:42
那个奇怪的是 Path Mapper 对就是树电池组里面 盒子一样的电池

好复杂

诚实可靠小郎君 发表于 2015-1-23 16:42
那个奇怪的是 Path Mapper 对就是树电池组里面 盒子一样的电池

对，我就是想四点建一个长方体，但是Excel里有很多这样的点，要建立上百个长方体的

诚实可靠小郎君 发表于 2015-1-23 16:42
那个奇怪的是 Path Mapper 对就是树电池组里面 盒子一样的电池

再问一下，我现在模型里有这些物体的中心线，有没有办法直接用GH把这些中心线和截面的宽度厚度转换成rhino里的三维图形

szhaojiandong 发表于 2015-1-23 16:46
好复杂

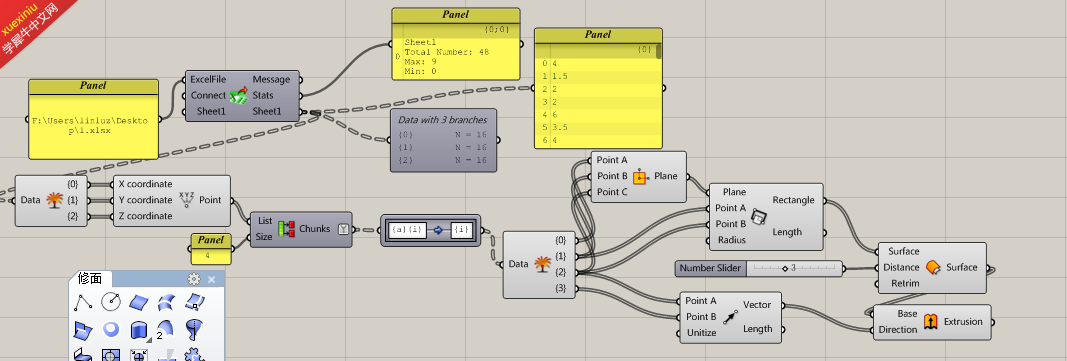

excel里面提出来的是三组数据正好是一一对应的xyz值，我就直接把他们分开建立点，这样就全部转化成点了，然后每四个一组（四个建一个体），将每组同索引值的项归为一组并分开，这样0，1，2，3组就是按顺序排好的四个输入项了 1.gh (8.85 KB, 下载次数: 79)

2015-1-23 16:54 上传

点击文件名下载附件 这是gh文件，在gh里面打开即可

szhaojiandong 发表于 2015-1-23 16:50
再问一下，我现在模型里有这些物体的中心线，有没有办法直接用GH把这些中心线和截面的宽度厚度转换成rhin ...

你说的是烘培吧，把你要转换到犀牛的电池（物件）选定（就是rh里面变成绿色） 然后在gh空白区域右键，点击那个荷包蛋。你用我那个gh直接弄就好了，前面的excel地址记得修改，然后excel提取的电池你那要是不显示，就换成你那个#r就好了

szhaojiandong 发表于 2015-1-23 15:35
这个是把Excel工作表导入GH的计算器

犀牛里怎么调出这个电池，在哪，电池名字叫啥
