互联网拉近了设计爱好者与现实世界的距离，我们经常可以在网上看到一些新颖的家具和家庭用品设计，我时常根据图様照片用"犀牛"来建立实体模型，并加以"扩展"和" 联想" 画出来和"牛友"来共同研讨。
一 ：花朵仿形小橙。
三种花朵仿形小橙
左上角是网上下载的一张牵牛花塑料小橙，造型不错而且从受力状况来看椅坐面人坐的中心点是通过花管垂直传至底部，受力状况是合理的。考虑到塑料材质，且根部断面很细，害怕人坐在椅子上由于身体的扭动，受力产生偏移在根部的弯矩引起断裂，因此建模时在根部加了套管，并特别将花朵弯曲。当然原设计也可能在花管尾部加入了金属衬管。
图中共计画了三种仿生小椅子造型，除了牵牛花小橙之外还有一组荷叶橙和一个小花橙。其实可借作为小橙子造型的生物形态十在太多，我随便列举了几个供网友参考。

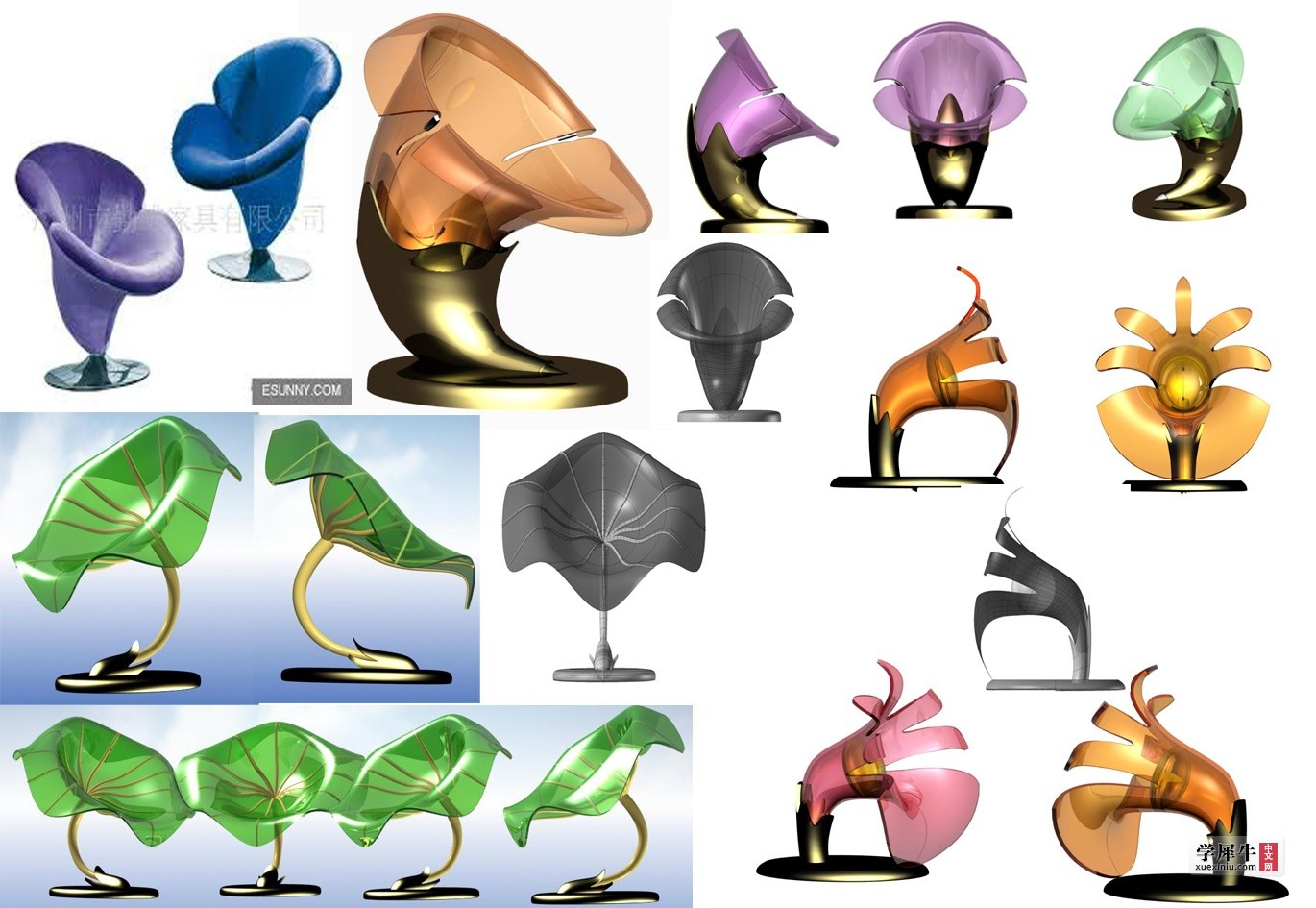

二 · 几把扩展花朵仿形小橙
仿形椅的扩展.
三 · 如果把“吧椅”的造型蜕变成小橙
“吧椅”是酒吧等场合的专用坐椅，很少有人把它放置在家里，因此它的销量也不可能很大，价格属于中高档家具，如果把“吧椅”的造型蜕变成家用小橙；如果它既美观价格又低，可能让这类新型小橙逐件走进千家万户。“滴水成河”、“积沙成塔”说不定这类小橙会成为厂商财富的一个新的增涨点。春节期间众人上网用块把钱一次的打电话发短信，不是让电讯商有了几个亿的进帐吗！

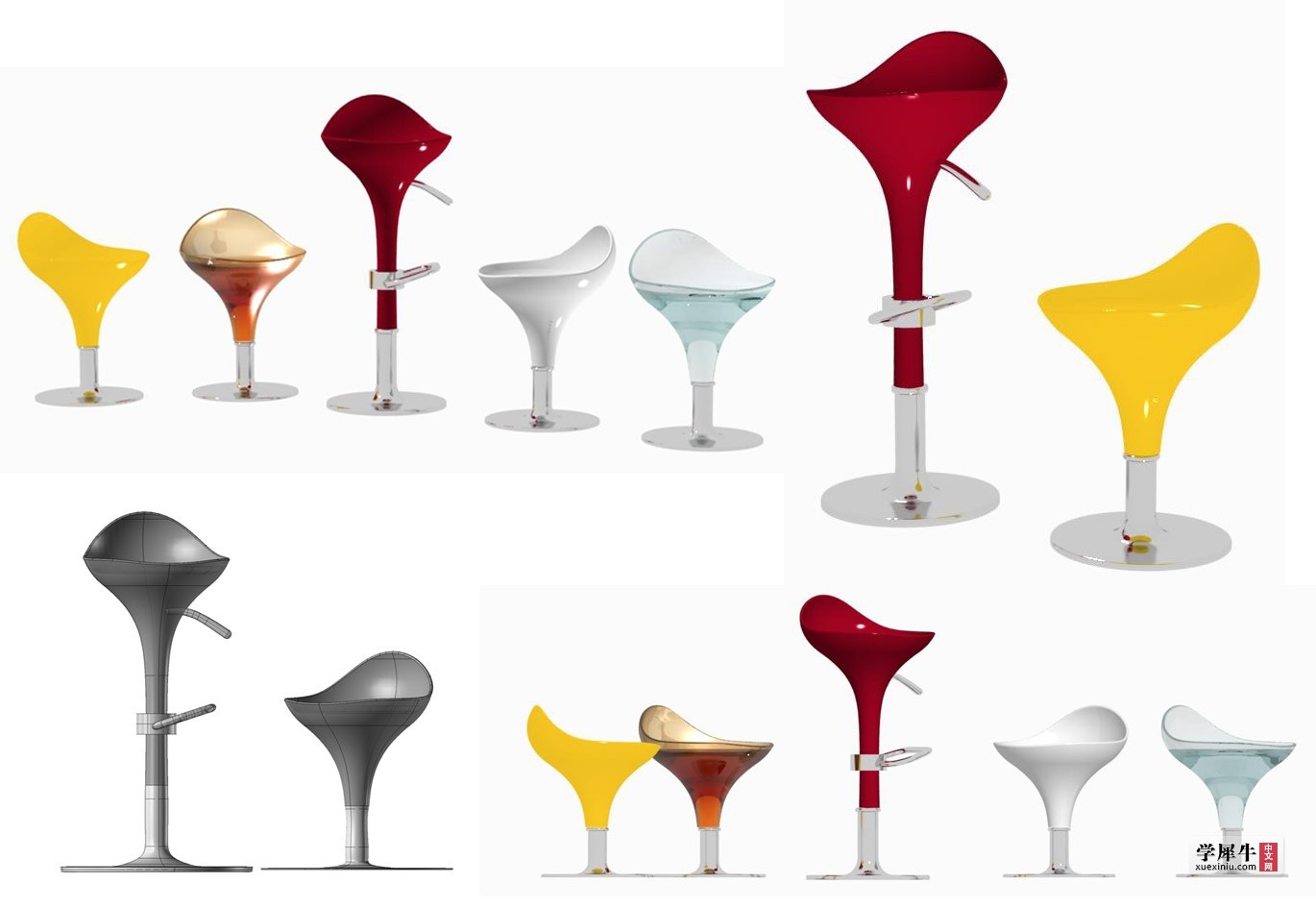

当今新材料、新加工工艺、新材质表面处理方面都有可喜的发展，塑料制品喷涂上各种亮丽的材质，仿木纹、仿不镑钢等等完全可以以假乱真。下图是将“吧椅”的造型蜕变成小橙画出的一些小橙，大多是塑料一次成型的，是否能吸引顾客的眼球，关徤在于塑料面喷涂的质量和花色，大多是分段喷涂，底座喷上镀铬材质借以产不锈钢的错觉。
吧椅蜕变成小橙2
四 · 组合椅

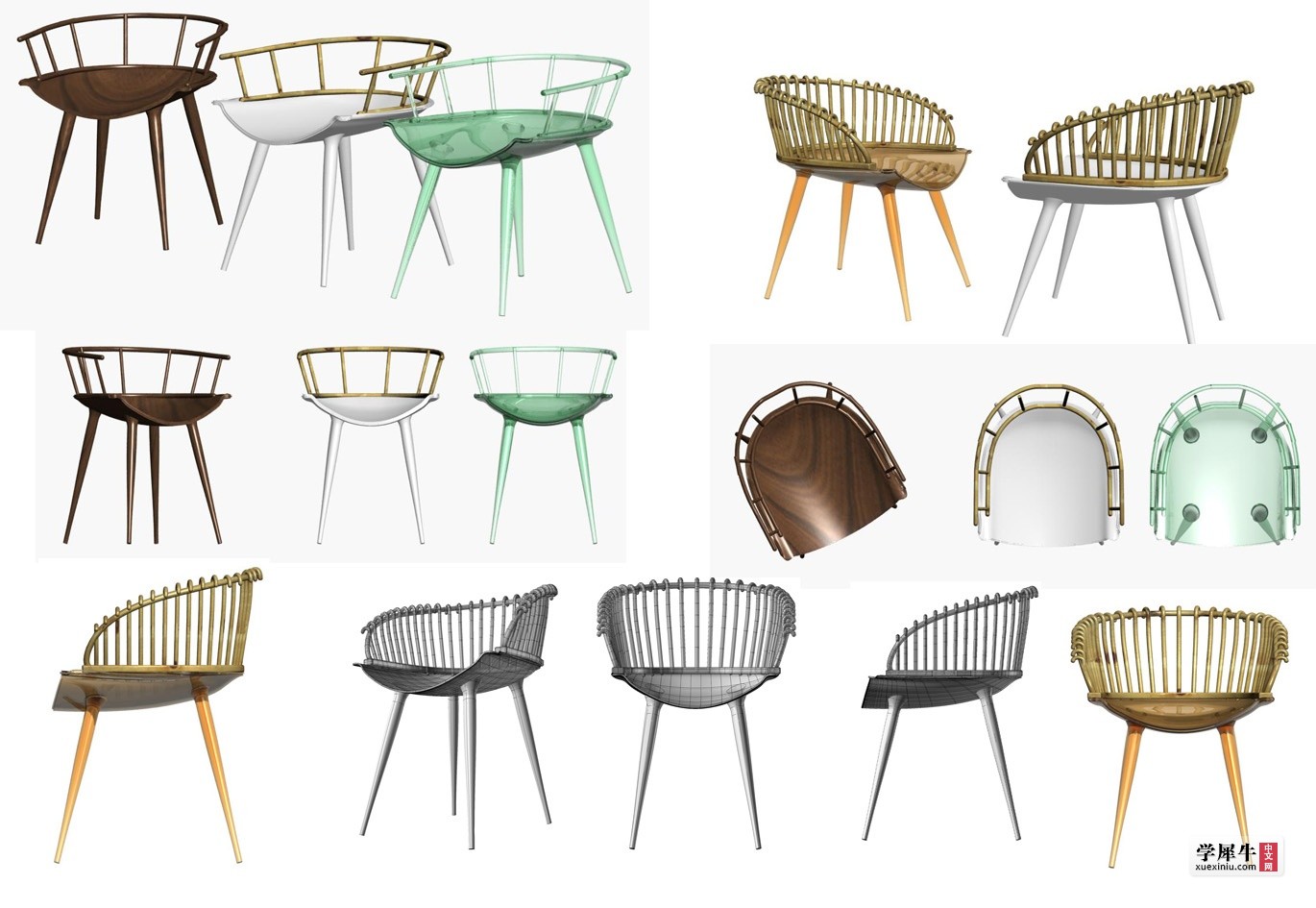

分部组合椅
图五画的是一组分部组合椅，广义来说大部份椅子，除了一体成型的塑料和鋳造的椅子外都是分部组合而成，这里所指的‘’分部组合‘’ 是指由不同材质组合而成。众所周知，制造塑料家具最大投入是模具，特别是一体成型的家具模型。
分部组合后一切变得十分简单。塑料椅垫就是一片弧形薄片，四条腿是单独制造组装上去的。
教训
这是本人在学习犀牛建模中的一个教训，把它展示给牛友：图六图左上角是五年前在一群人网页上下载的奶滴飞溅模型。造型新颍，线条流畅。一直想试画但不知如何下手，后来在犀牛论坛见imonchen 先生用T—splies 画的模型，一见就知是用类似多边形建模方式画的，又采用类似Tubosmooth方式使多边体变成园滑面形成的，后来查知作者用的软件T—splies是附设于犀牛中的一个插件Grasshopper中，而本人尚无此插件，奈何！奈何！加之本人是属牛的，个性是一条道走到黑，所以用Rhino 4.0软件本体作了两种尝试，结果撞上南墙。

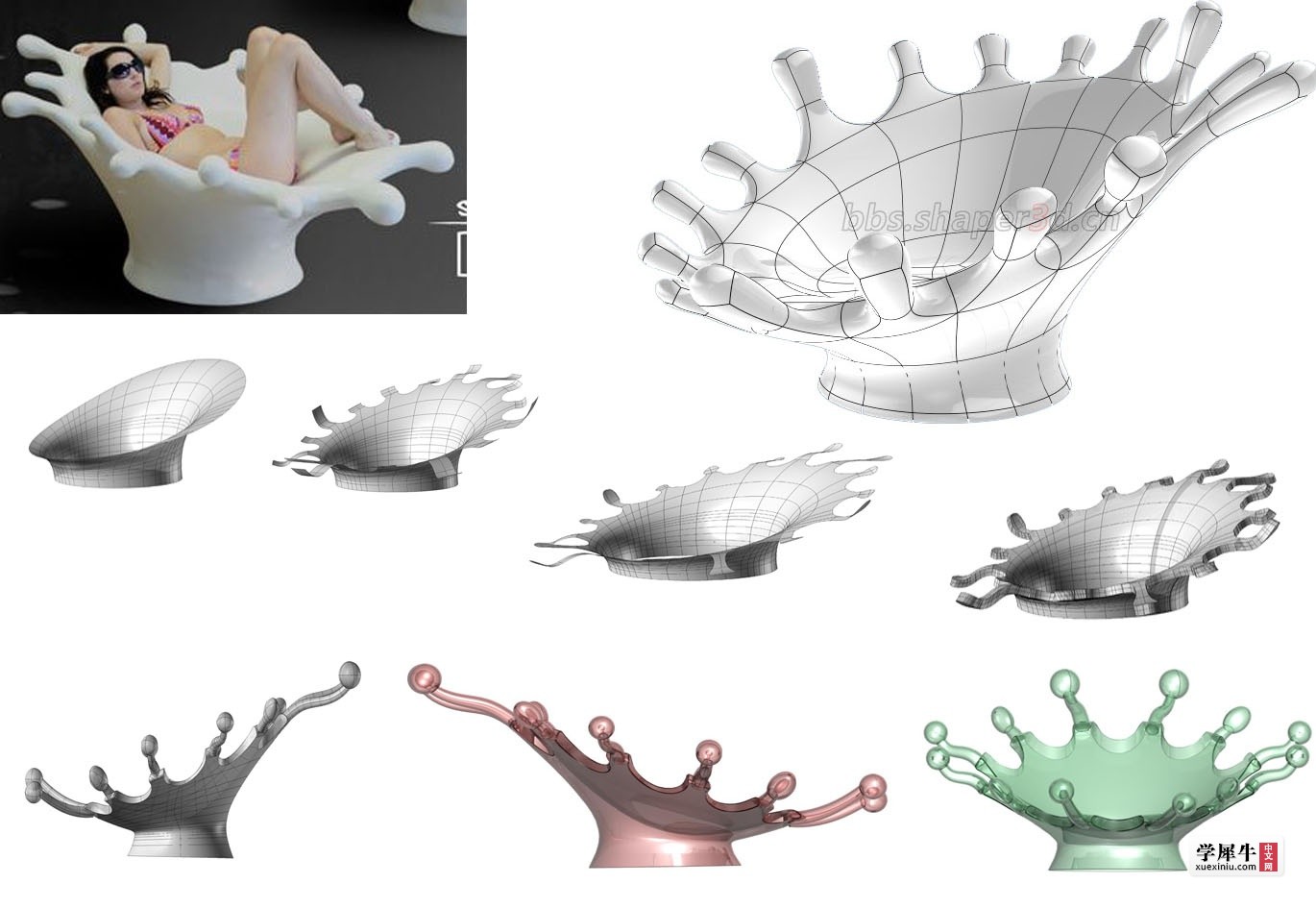

奶滴飞溅模型建模教训实录
图中左上角是“奶滴飞溅模型”照片，右上角是Simonchen 先生用T—splies 画的模型，能较好地反映出“奶滴飞溅”的动感。
我沿两个方向走了弯路，中间一行是一类错误建模流程。中左第一图是用 放様或双轨建立的本体模型，中左二是加上“奶滴飞溅”的单层平面，中间分几步走：
a：在顶示图中沿外沿一圈均匀分体小园圈，并以此为剪刀在园上端剪出一个个圈半园缺口。
b：在剪剩的凸起端复制出一段段小边线。
c：以每个小边线中点为起点画出一滴滴奶滴飞溅的路径。
d：以小线段为曲面截面线，以“奶滴飞溅”线为路径垃出一个个“奶滴飞溅”面。
e：把一组小“飞溅”面与主体溶合成一体。
中左第三图是在在顶示图中对应每个"奶滴飞溅"画出“奶滴”外围线，并以此剪掉多余部份。
中行最右一图是以前图为基础偏移形成实体，变成了有棱角的“奶滴”。失去美感。
如果只偏移出面，不形成体，再 曲面溶合方式形成弧形面，两个面边线太另碎，此路不通。
下图是将“夲体”与“ 奶滴”分别建模形成体再分别组合起来，想要做到“天衣无缝”实在太难。结果此路也不通。也想到其它建模方法，以后再慢慢试吧。
“公欲善其事，必先利其器”还是回归正道，走“多边形建模方式”吧。对于本人来说浪费点时间没关系，因为时间对于本人根本没正用了！希望年轻朋友在创作设计时不要像老头这様扛着竹杆横着过城门。你们的时间里包含着希望和未来啊！
六 ·另类躺椅

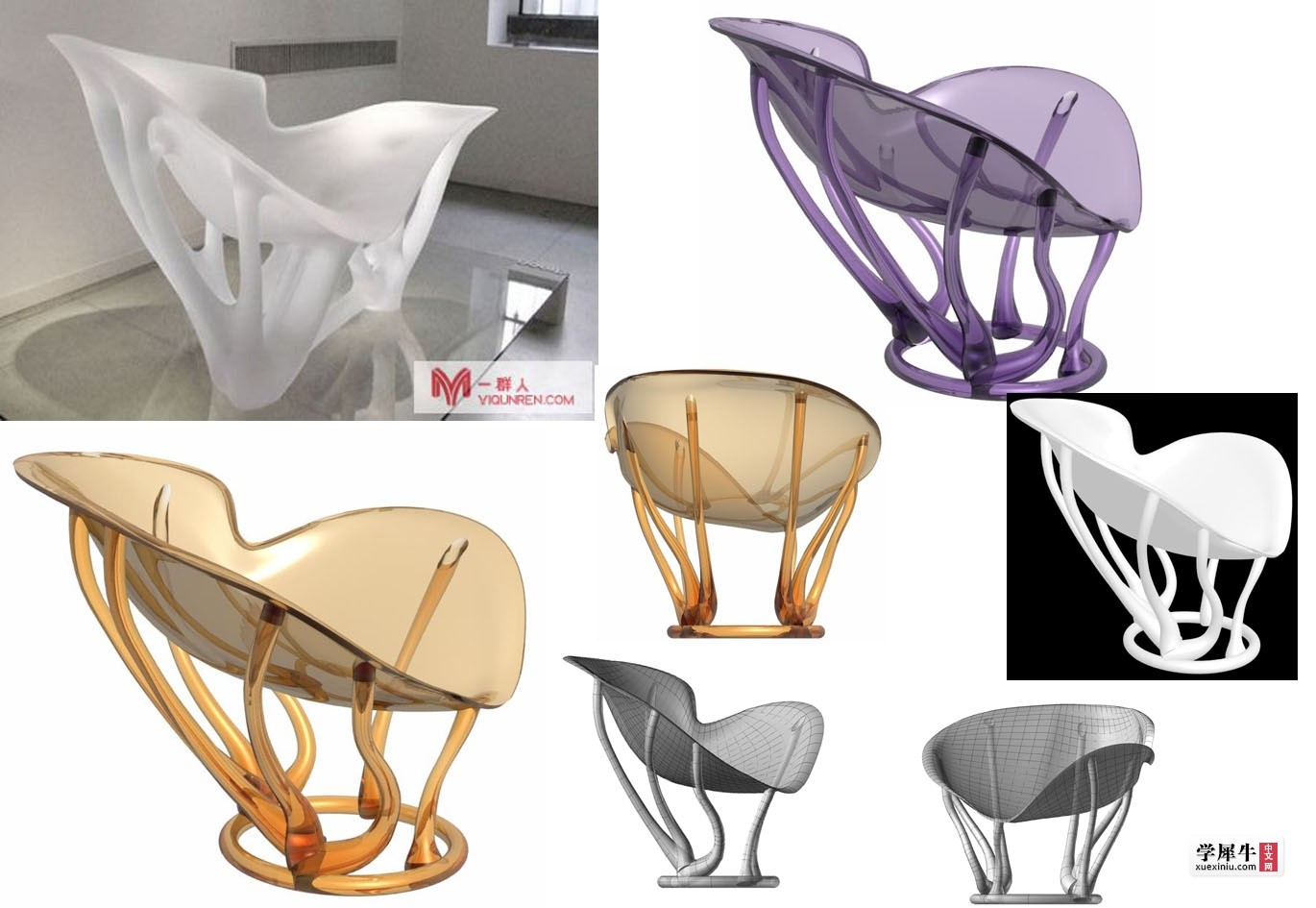

另类躺椅
图中左上角是早年网上下载的照片，我不知道图名，姑且叫“另类躺椅” 吧，其余是老头用“ 犀牛” 大体仿形建立的模型，丒不丒都拿岀来见“ 公、婆” 。
