做个地胶东西，有贴图不会出效果，求大神帮忙啊

本帖最后由 jang0227 于 2015-6-18 11:21 编辑

公司产品，要求按照纹路适当的增加纹路的厚度或者减少厚度，老板要求看效果，整理了好几天都不行，求大神来帮个忙吧，谢谢了。可以给50金币的

jang0227 · | 发表于 2015-6-18 11:22:26

坐等答案，大神快点帮帮忙吧

5716272 · | 发表于 2015-6-18 12:12:18

给你顶起你问的不太清楚是想建模建出来还是渲染体现出来呀？

jang0227 · | 发表于 2015-6-18 13:36:30

5716272 发表于 2015-6-18 12:12
给你顶起你问的不太清楚是想建模建出来还是渲染体现出来呀？

领导的意思是想看看是凸起更大点好还是小点好，建模和渲染一种方式体现出来就行
rhino建模也行，ks渲染也行

sunun1985 · | 发表于 2015-6-18 16:47:04

感觉有点儿难不过也不会太难吧~~~

xiaobuding0543 · | 发表于 2015-6-18 22:22:19

本帖最后由 xiaobuding0543 于 2015-6-18 22:40 编辑

jang0227 发表于 2015-6-18 11:22
坐等答案，大神快点帮帮忙吧

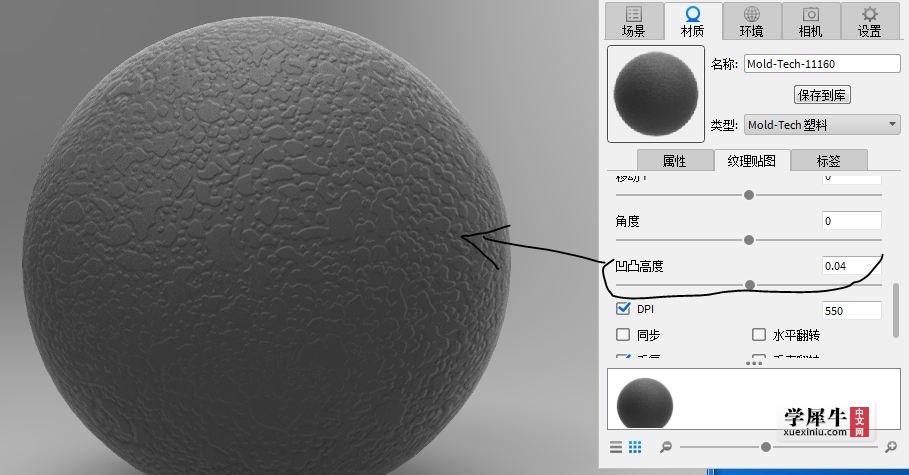

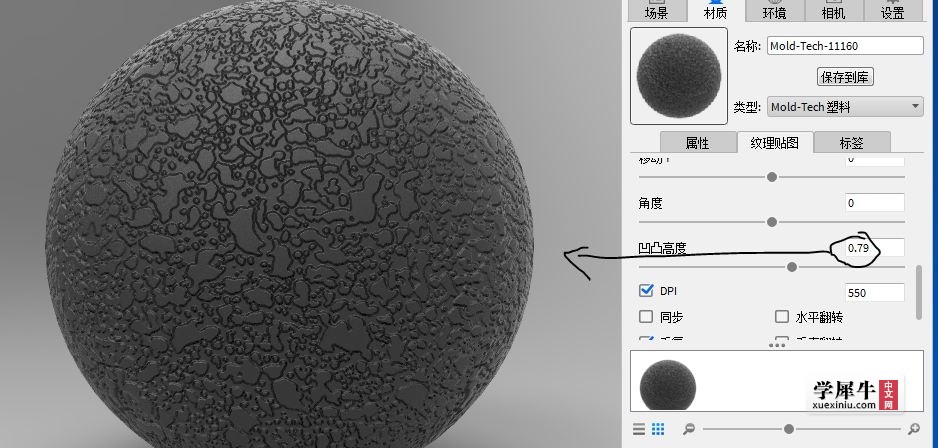

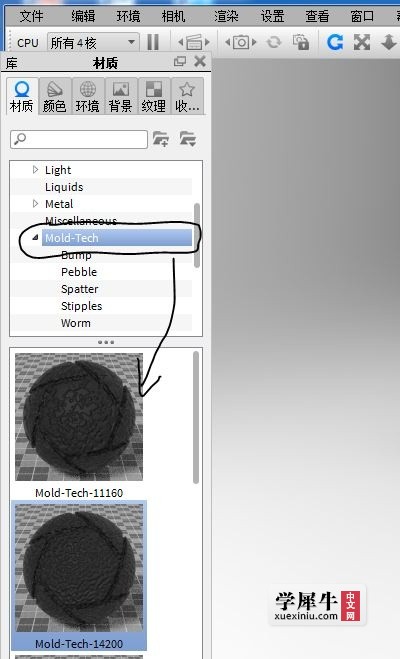

看你发的图片上的纹理是随机的，建议你使用KS的 mold-tech 材质，然后通过调节凹凸高度来看看突起的效果。但是由于KS中暂时不支持置换贴图，所以凹凸的效果都是通过光影制造的假象，不会很真实。

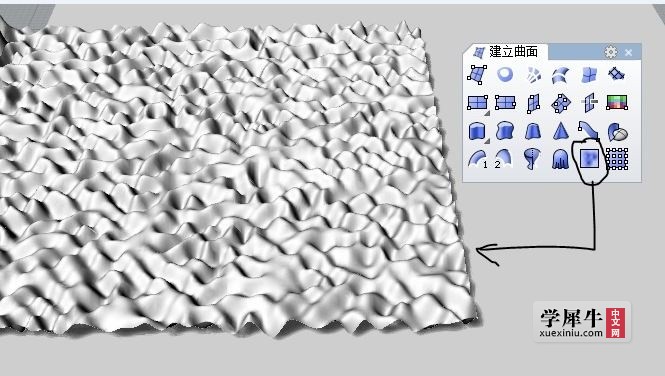

另一种方法是在犀牛里面用图片灰阶高度产生曲面命令，产生一个真实的模型，
1找到你的贴图
2犀牛中建立一个平面
3使用灰阶高度产生曲面命令
4命令行输入密度和高度密度越高精度越好占用电脑资源越大

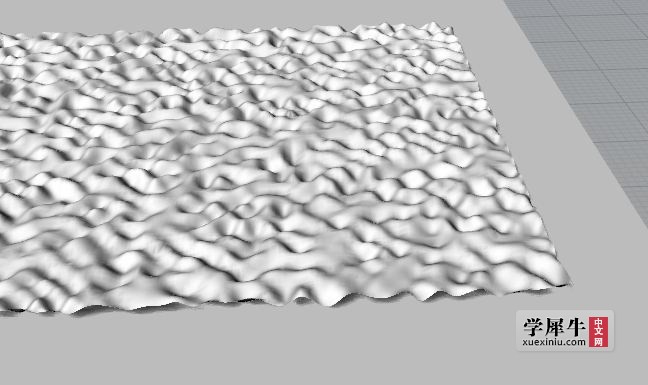

效果如下，第一张是高度为10mm 第二张高度为5mm


jang0227 · | 发表于 2015-7-11 15:32:11

xiaobuding0543 发表于 2015-6-18 22:22
看你发的图片上的纹理是随机的，建议你使用KS的 mold-tech 材质，然后通过调节凹凸高度来看看突起的效果。 ...

谢谢，我也发现了，其实凹凸高度不会变化，只是亮度在改变，放大了看一点效果也没有
